基于GSM的宽带LNA电路设计
摘要:通过选用噪声系数小、性能优良、价格便宜的AT41486晶体管,使用安捷伦公司的ADS软件,设计了一个适于基站GSM的多制式宽带低噪声放大器(LNA)。该放大器工作频率范围为1700MHz~2000MHz,噪声系数不大于1.8dB,增益不小于13dB,频带内增益平坦度不大于0.5-dB,输入电压驻波比小于2.0,输出电压驻波比小于3.3。电路具有噪声系数小,增益大,频带内增益平坦度小,性能优良等特点。
0 引言
低噪声放大器(LNA)是无线通信设备中的关键电路,位于接收设备的最前端,对从天线接收的微弱射频信号进行放大,其噪声性能和增益对整机性能有重要影响,因此,要求该电路在小于要求噪声指标的情况下,具有尽可能高的增益。一般情况下,最小噪声系数和最大增益是不能同时达到的,它们的指标主要由输入匹配电路决定。为了达到设计要求,一般都采取兼顾的原则。
在国内GSM系统中,工作频率覆盖了l710MHz~1990MHz的范围,如果使用窄带LNA电路,只能用于一种体制,应用受到一定限制。本文设计的宽带LNA电路,其工作频率覆盖了上述频率范围,使接收机前端的LNA电路具有很大灵活性。
1 低噪声放大电路的设计仿真及优化
1.1 性能指标和器件选择
设计要求工作频率为1700MHz~2000MHz,噪声系数小于1.8dB,增益大于13dB,输入电压驻波比小于2.0,输出电压驻波比小于3.5。
设计选用AGILENT公司的AT41486管。该器件为通用NPN双极型硅管,具有低噪声、高增益、频率特性好等优良特性。模型选用ADS自带的pb参数模型。
1.2 电路稳定性
电路稳定性既是放大电路的一个重要指标,又是电路正常工作的先决条件。电路稳定工作是最基本的要求,而任何射频电路在某些频段和某些终端条件下都有产生振荡的可能性。造成电路不稳定的因素很多,主要有管子的S参数、输入输出匹配电路以及选取的工作点等。稳定性度量通常用稳定因子K、B、△表示,他们是器件小信号S参数的函数。在使用ADS工具时,计算K和B两个参数非常方便,因此,这里用它们来衡量电路的稳定性。计算公式如下:
只要K>l,|B|>0,电路就能稳定工作
通过ADS对晶体管AT41486的稳定因子进行仿真,结果如表1所示。
由表1可见,在1600MHz到2100MHz范围内,都满足K>1和B>0的要求,说明晶体管在所工作的频段是绝对稳定的,不需要采取稳定措施。
1.3 噪声系数
射频系统的噪声系数与每一级电路的噪声系数F和除末级外的功率增益G有关。如果射频系统包括N级电路,其中第i级的功率增益为Gi,噪声系数为Fi,则射频系统的噪声系数F可表示为:
由式(5)可见,第一级的噪声系数F1和增益G1对电路的整体噪声指标影响最大,而LNA恰为系统第一级,因此,它的设计非常重要,要求具有足够小的噪声系数,尽量高的增益。对于单级LNA电路来说,其噪声系数可通过下面的式(6)计算,

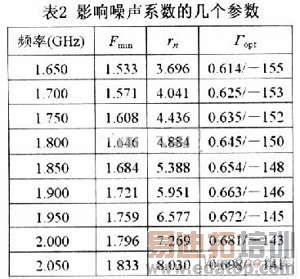

其中,分别表示晶体管的最小噪声系数、获得最小噪声系数时的最佳源反射系数和晶体管的等效噪声电阻,它们均由管子本身的特性决定,其数值如表2所示。为输入端源反射系数。由式(6)可以看出,当时,放大电路的噪声系数F最小,等于Fmin。
由于要兼顾放大电路的增益Ggain,因此,在满足噪声系数F要求的情况下,实际匹配可以适当偏离,以取得更大的增益,满足整体性能指标。由表2可以看出,只要设计合理,在1700MHz~2000MHz范围内完全可以实现小于1.8dB的噪声系数。设计时,输入匹配初始选,然后再根据其他指标进行优化。
