网络硬仿真系统的应用

NES模式下规划精度及测试效率提升分析

将NES引入到无线传播模型测试与校正中，在提高传播模型精度的同时又能够保证测试工作的效率，大大减少测试工作量，解决无线传播模型测试精度与测试效率的矛盾。下面对两种模式（传统模式与NES模式）的规划精度及测试效率进行对比分析。

规划精度提升

以某城市为例，对一片区域内的39个TD站点进行对比分析，将该区域依据无线环境细分为10个区域，每个区域均有1个NES测试站点。测试后得到10个传播模型应用于仿真。

进行传统模式和NES模式两组仿真；再对仿真结果采用同一组现网路测数据对比评估仿真的精度。两组仿真唯一的差别是：传统模式下，使用的是建网前选用的1个传播模型；NES模式下，使用的是NES测试得到的以站点为粒度的10个传播模型。

图2是两种模式下仿真与部分现网路测数据对比结果。图中测试路线上的不同颜色代表仿真结果与实际路测结果的偏差程度，很明显NES模式下两者的偏差程度较传统模式小。

通过图2和表2对比分析结果可以看出，在其他条件完全一致、只调整传播模型的情况下，NES模式实现的仿真精度相对传统模式有非常显著的提升。NES模式下仿真精度平均偏差和标准偏差均得到了较大优化，仿真结果与路测数据的吻合度更高。

图2 两种模式下仿真与现网测试数据对比结果

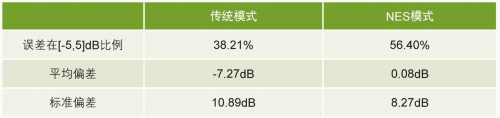

表2 仿真输出与现网测试结果对比

测试效率提升

TMR设备集成度高、体积小且支持电池供电，能够迅速完成站点的安装和拆卸。站点安装好后可一次性组织多个站点的测试，相较于传统测试方式，测试效率大大提高。

测试设备快速简便地安装拆卸，批量站点的并行测试使得在NES模式下可测试更多的站点，得到全网所有小区的传播模型成为可能。根据外场执行过程统计，组织30个站点规模的传播模型测试与校正，NES模式下效率比传统方式至少提高3倍以上。

应用NES系统，规划仿真的精度获得显著提升，传播模型测试效率也大大提升。通过NES得到的高精度传播模型进行规划仿真，并将结果指导后期工程建网，再在此基础上进行无线网络优化，将会节省无线网络优化中工程优化阶段的很多工作量，并能有效缩短无线网络优化周期、节省建网成本。

中兴通讯一直致力于提升无线网络规划精度的研究，突破性地将NES应用于网络规划设计阶段。后期将会加大NES应用力度，充分发挥其作为新型网络规划工具的技术优势，助力客户打造TD精品网络。
