网络硬仿真系统的应用

录入：edatop.com 点击：

无线网络规划是无线网络建设的基础，规划方案准确与否直接影响了无线网络建成后的质量和后期网络优化的工作量。如何能够精确、高效地进行无线网络规划，帮助客户建设一个既经济又优质的无线网络呢？

中兴通讯一直致力于提升网络规划精确性与高效性方面的研究，创新性地提出了网络硬仿真系统（NES）。该系统应用于网络规划阶段，可以在大幅度提升网络规划精度的同时而不会带来明显的规划成本和规划周期的增长。

本文重点对比分析NES模式在规划精度和效率方面带来的提升。

NES简介

NES利用TD-SCDMA系统上下行链路是同频段，两点之间上下行链路损耗不变的传播原理，在规划设计阶段，通过利用接收机模拟基站，发射机模拟终端，测试人员携带发射机，遍历区域内测试路线，多个接收机同时接收发射机信号进行测试。NES测试系统组成如图1所示。

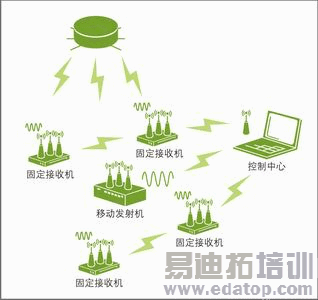

图1 网络硬仿真测试系统全景图

NES系统主要包括移动发射机（MT）和固定接收机（TMR），以及控制中心。控制中心对测试过程进行全程监控。

NES系统可以应用于整网的规划、最优方案的选择以及最优参数的规划，也可以应用于单个站点多个候选点的选择。各种应用从测试目的角度可以分为：模型校正测试和硬仿真测试。

● 模型校正测试：以传播模型校正为目标，在规划区域中选择部分站点组织测试；这种测试校正得到的传播模型，一般规划仿真时会应用到相应区域；

● 硬仿真测试：对区域内的所有站点都执行测试；该测试可以一次性完成，也可通过分批增量测试来实现。测试数据除可应用于无线传播模型校正外，还可应用于测试区域内道路覆盖情况预测。

无线传播模型测试方法分析

目前业界普遍采用的传播模型测试方法是连续波（CW）测试。CW测试主要由发射机和接收机两部分组成。测试时，首先将规划区域根据无线环境传播特性进行划分，在每个划分区域内选择合适高度的位置架设发射机，发射指定频段内CW信号；测试人员携带接收机，遍历区域内测试路线进行测试。这种方法在实际操作过程中，与NES模式相比具有很大的局限性，如表1所示。

表1 无线传播模型测试方法对比
