宏蜂窝+微蜂窝组合覆盖，抢占3G黄金市场

随着3G网络的商用和不断完善，用户也在快速增长，高速数据业务流量剧增，据统计在中国发达的一线城市，3G数据业务流量已经达到2G网络数据流量的6~7倍。3G业务的不断增长，要求3G网络进一步完善，提供更加优质的服务。大学校园区作为热点地区，是3G网络建设的重点。

大学园区是3G业务的热点地区，也是移动运营商争夺新用户，推广新业务的重点区域。大学园区3G网络必须实现无缝覆盖，并提供高速的数据下载/上传，和高质量的语音服务。中兴通讯基于对系统网络规划优化的经验和技术积累，提出了业界领先的3G热点区域覆盖解决方案，从网络规划上，充分考虑网络的KPI和用户感知度，从网络建设上，充分考虑保护运营商的投资和快速建网。

校园区覆盖方案

中兴通讯根据大学校区的3G网络覆盖和业务需求的特点，提出宏蜂窝+微蜂窝结合覆盖的思路，如图1所示。

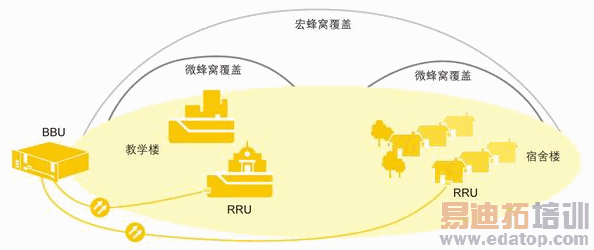

图1 宏蜂窝+微蜂窝无缝覆盖校园区

大学校园区的广域覆盖，可采用常规的宏蜂窝覆盖规划方式，利用原有2G站点建设3G宏站，通过严格的系统仿真，对大学校园区覆盖进行规划以实现宏蜂窝对校园室外开阔区的广域信号覆盖。

宿舍区和教学楼的室内深度覆盖是大学校园区覆盖的重点和难点，可采用多个微蜂窝实现。首先考虑建设室内分布系统。但是因实际的物业、工程等困难，在校园区内教学楼和宿舍区建设室内分布系统很难实现。因而，往往通过建设室外分布系统实现室内的深度覆盖。从节约成本的角度考虑，应尽量利用现有的2G分布系统。评估2G系统覆盖情况、微蜂窝系统的覆盖能力以及系统内干扰，通过合理的2G/3G改造，充分利旧，实现3G网络的深度覆盖。中兴通讯采用合理手段，可以有效控制小区间干扰，提供高质的通话服务和高速数据业务，满足大学校园区高业务量的需求。

高频段3G信号穿透能力较差，常规覆盖方式下宿舍楼的高层存在弱场，甚至覆盖盲区，宿舍楼内部存在覆盖弱场。为满足宿舍楼内部的深度覆盖，可采取以下几个措施：

（1）增加壁挂天线，解决宿舍高层的信号覆盖。宿舍区楼宇分布规则，可在对面楼宇中层安装板状天线，全方位覆盖宿舍高层和低层。不建议天线安装在建筑物的楼顶，以防信号泄露形成干扰。

（2）RRU就近天线合路，减少馈线损耗，加大天线发射功率。根据覆盖楼宇高度和长度，选择合理的天线波瓣角，更换增益更高的天线。

（3）分别在相邻宿舍楼各安装天线，双侧协同覆盖本宿舍楼，满足宿舍楼全方位的覆盖。

覆盖和容量独立规划

采用室外分布系统的覆盖方式，覆盖相同建筑的RRU连接在同一光口上，避免覆盖不同楼宇的RRU混合级联在同一个光口下，便于小区划分和后续扩容。如图2所示，可以根据容量需求，灵活规划小区数。

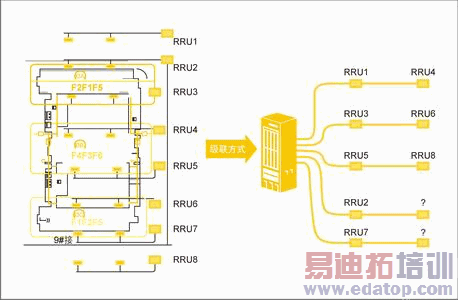

图2 灵活的RRU级联方式，便于容量和覆盖独立规划

话务迁徙的资源共享策略

考虑校园区宿舍楼与教学楼之间存在人流迁徙的特点，话务相应也存在迁徙，为提高系统资源利用率，可将宿舍楼宇与教学楼合并小区，实现基带资源共享，如图3所示。

图3 适应话务迁徙的基带资源共享规划

频率和容量规划

宏蜂窝和微蜂窝在一定区域内为同覆盖，宏蜂窝和微蜂窝采用异频组网，尽量降低宏微蜂窝之间的干扰。以TD-SCDMA系统为例，频率规划方式为：宏蜂窝使用3频点组网，如采用F7F8F9组网，微蜂窝使用6频点组网，如使用F1F2F3F4F5F6组网，其中F5F6固定为HSDPA频点，F1F2F3F4作为主频点4复用，R4业务频点2复用，F5F6作为HSDPA频点2复用。

同样以TD-SCDMA系统为例，经过大量实际测试，对于一般的宿舍楼宇，单栋建筑可规划2个异频小区，大型的宿舍楼可以规划4个小区覆盖。考虑校园区为热点地区，采用2:4的时隙配置，当系统75%负载时，单小区支持的R4业务用户数约为450个，满足大容量要求。此外为了满足高速上网和数据下载，可配置多个HSDPA载波，同时采用中兴通讯专利的HSPA MX空分倍速技术，可以有效提升系统数据吞吐量。

校园覆盖规划案例

某大学校园区有教学楼13栋、宿舍区23栋裙楼，为完善3G网络服务，在大学新校区学生宿舍生活区、教学楼及行政办公楼、教学楼实施3G网络覆盖，以迅速拓展运营商的3G业务。

校园区内住宿楼现有2G系统，对3G系统信号进行了模拟测试，在充分利旧的前提下，同时为覆盖规划和仿真提供参考。经过覆盖仿真，在原有2G站点基础上，增加3个站点，可以满足该校园区连续覆盖。

宿舍区作为话务密集区，可以将单栋宿舍楼划分1个小区，总共划分23个小区，食堂根据话务迁徙的要求，和女生宿舍划为同一个小区，节省基带资源。

大学校园区3G网络采用宏蜂窝+微蜂窝结合覆盖的思路，宏蜂窝满足校园区的广域覆盖，微蜂窝实现室内深度覆盖，吸收业务量，满足大容量要求。

校园区周围建设宏站，宏、微蜂窝结合实现校园密集区的完美覆盖；根据宿舍楼与教学楼之间存在话务迁徙的特点，合理规划微蜂窝小区，节省基带资源，同时满足密集区的大容量需求；利用BBU+RRU组网灵活的特点，可将微蜂窝小区进行合并和分裂，只需增加基带板即可扩容。

通过合理的规划校园区覆盖，能够满足3G覆盖指标和容量需求，该方案的实施，有助于建设3G精品网络，迅速拓展运营商的3G业务。
