MBMS业务的技术实现及相关标准

2.2  EPS架构

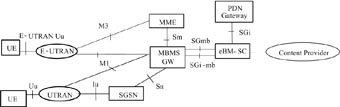

通过E-UTRAN和 UTRAN接入演进分组系统（EPS）来支持MBMS广播业务（即eMBMS）的网络架构如图2所示。

图2  MBMS广播业务系统网络架构示意图（EPS）

在eMBMS系统中，包括核心网中定义的MBMS逻辑实体和在接入网中定义的动态管理（MCE）功能实体，以及相关的控制面、用户面接口。eMBMS这种完整、独立的逻辑架构，便于对MBMS各部分功能进行灵活部署，有利于MBMS的资源优化和性能提升。

图2中，主要包括演进的eBM-SC，MBMS GW，MME，E-UTRAN等功能实体，下面逐一进行介绍。

eBM-SC主要具有如下功能：eBM-SC除了可以通过MBMS GW使用MBMS承载来实现用户MBMS业务之外，还可以使用EPS承载来实现用户MBMS业务。当MBMS-GW 与PDN GW 合设并且PDN GW 具有必要的通过Gn接口控制MBMS业务的GGSN功能时，这种架构也支持基于Gn- SGSN承载的MBMS业务。也就是说，演进的BM-SC不但具有BM-SC的功能，还能够在使用MBMS承载（通过SGmb，SGimb接口）和使用单播承载（通过 SGi接口）之间进行选择，这样使得eBM-SC有能力针对业务特性和用户数量来选择合理的承载类型。由于在E-MBMS中提供了增强广播承载类型，因此UE可能使用单播承载向eBM-SC进行注册/注销。此外，eBM-SC还能够通过单播承载向特定用户提供高级别的MBMS业务。

MBMS业务在核心网中由MBMSGW负责处理，它由控制面和用户面功能组成，这两部分功能可能实现于不同的网络实体。用户面功能一方面负责中转 eBM-SC与控制面功能之间的信令（通过SGmb和Sm接口），另一方面负责接收来自eBM-SC的MBMS业务数据（通过SGimb接口），并通过 M1接口向接入网传输业务数据。M1接口支持数据帧的同步传输，以IP组播的方式下发数据。控制面功能主要负责接收和处理来自于eBM-SC的MBMS承载业务的会话控制信令（如会话开始、停止）、以及用户面功能所提供的必要信息（如用于MBMS数据传输的IP组播地址），并且通过M3接口与接入网进行信令交互。

MME负责提供E-UTRAN 接入时的MBMS控制面功能，UTRAN接入时，由SGSN支持MBMS控制面功能。在一个PLMN中，可以有一个或多个MBMS控制面实体。MME为了与E-UTRAN配合支持MBMS ，需支持如下功能：E-UTRAN接入的MBMS承载会话控制（包括向E-UTRAN可靠地传递会话开始/会话停止）；向组播节点传送会话控制消息；向MBMS GW提供Sm接口（接收MBMS业务控制消息和MBMS数据传输的IP组播地址）。

E-UTRAN负责向指定的MBMS业务区域发送MBMS数据。EPS中支持MBMS的E-UTRAN 应有能力接受IP组播分发。

3  MBMS广播业务流程

广播业务流程由图3所示的几个过程组成：

图3  广播业务流程图

（1）业务指南（Service Announcement）

业务指南过程告知用户获取业务的信息，包括运营商定义的业务和内容提供商定义的业务，内容包括业务的内容，业务激活需要的参数等。业务指南的具体要求参见《移动多媒体广播业务 业务指南技术要求》。

（2）会话开始（Session Start）

会话开始过程代表BM-SC已经准备就绪，准备发送数据。会话开始过程与用户业务激活过程相互独立。也就是说，用户可以在会话开始之前或者其后进行业务激活。会话开始过程可以触发数据传输的承载资源的建立。如果一个MBMS用户业务（注：指上次业务，比如一个体育频道）由多条MBMS承载业务来传输，那么会话开始过程就要发给该用户业务的每个承载业务。此时，UE可能需要触发多条相关承载业务才可以完整接收该用户业务。

（3）MBMS通知（MBMS Notification）

通知UE MBMS数据即将发送。

（4）数据传输（Data Transfer）

用户面数据的传输。

（5）会话结束（Session Stop）

BM-SC决定在一段时间内停止数据传送，并释放承载资源。
