LTE-Advanced 关键技术及标准进展

摘要

对LTE-A采用的载波聚合（Carrier Aggregation）、上/下行多天线增强（Enhanced UL/DL MIMO）、多点协作传输（Coordinated Multi-point Tx&Rx）、中继（Relay）、异构网干扰协调增强（Enhanced Inter-cell Interference Coordination for Heterogeneous Network）等关键技术及其标准进展进行了介绍。

1  引言

LTE-Advanced（LTE-A）是LTE的演进版本，其目的是为满足未来几年内无线通信市场的更高需求和更多应用，满足和超过IMT-Advanced的需求，同时还保持对LTE较好的后向兼容性。LTE-A采用了载波聚合（Carrier Aggregation）、上/下行多天线增强（Enhanced UL/DL MIMO）、多点协作传输（Coordinated Multi-point Tx&Rx）、中继（Relay）、异构网干扰协调增强（Enhanced Inter-cell Interference Coordination for Heterogeneous Network）等关键技术，能大大提高无线通信系统的峰值数据速率、峰值谱效率、小区平均谱效率以及小区边界用户性能，同时也能提高整个网络的组网效率，这使得LTE和LTE-A系统成为未来几年内无线通信发展的主流，本文将对这些关键技术及其标准进展进行介绍。

2  3GPP LTE-Advanced需求分析

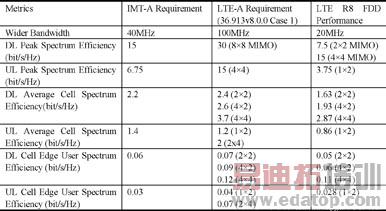

IMT-Advanced 和LTE-Advanced的需求以及LTE Rel.8版本对需求的满足度参见表1。

表1  IMT-Advanced 和LTE-Advanced的需求以及LTE Rel.8性能

为满足这些需求，3GPP在LTE-A SI（Study Item）阶段对载波聚合、上下行多天线增强、多点协作传输、中继等关键技术进行了性能评估。2009年10月，3GPP将LTE-Advanced (LTE Release 10 & beyond) 作为IMT-Advanced候选技术方案提交ITU，包括FDD和TDD两种制式，以及初始的自评估结果。

同时基于此候选方案和评估结果，在2010年3月LTE-A SI结束后，3GPP又先后成立了CA WI (Work Item)，UL MIMO WI， DL MIMO WI，Relay WI，CoMP SI，对这些关键技术进行进一步完善和标准化。

另外，LTE/LTE-A制式内的不同功率节点同覆盖形成的异构网络系统（Heterogeneous Network，Hetnet）作为一种显著提升系统吞吐量和提高网络整体效率的技术在3GPP中也引起了极大关注，2010年3月也成立了eICIC for Hetnet WI。

中国公司一直非常重视并积极参与LTE-A的标准化过程，提交的提案覆盖了下文阐述的所有关键技术，并且突破性地取得了其中两个重要WI的报告人职位——中国移动成为eICIC WI的报告人，华为公司成为UL MIMO WI的报告人。

本文将对这些关键技术及其目前的标准进展进行简要介绍。

3  载波聚合(Carrier aggregation，CA)

载波聚合是能满足LTE-A更大带宽需求且能保持对LTE后向兼容性的必备技术。

目前，LTE支持的最大带宽是20MHz，LTE-A通过聚合多个对LTE后向兼容的载波可以支持到最大100MHz带宽。接收能力超过20MHz的LTE-A 终端（User Equipment，UE）可以同时接收多个成员载波，而对LTE Rel.8的终端，也可以正常接收其中一个成员载波。

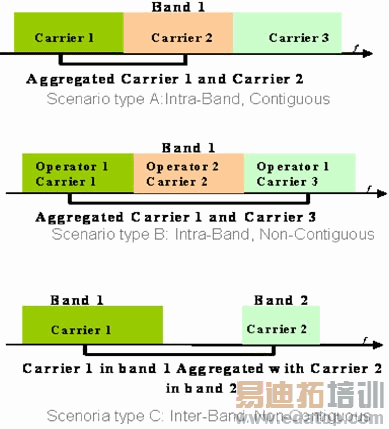

频谱聚合的场景可以分为3种：带内连续载波聚合（Intra-Band，Contiguous）、带内非连续载波聚合（Intra-Band，Non-contiguous）、带外非连续载波聚合 （Inter-Band，Contiguous）。具体参见图1。

图1  典型CA场景

带外非连续载波聚合通常会造成共站同功率的两个成员载波的覆盖不相同。

标准中曾对LTE-A每个成员载波是否都要保证对LTE Rel.8后向兼容性的问题进行过长时间的讨论。考虑到频谱效率、系统简单性、终端/eNodeB复杂度和测试复杂度等因素，标准最后决定在Rel.10中，CA成员载波都是后向兼容的，在后续版本中可以考虑引入其他形态载波的可能性。

LTE-A不同终端聚合的载波数目可以不同。FDD系统中，同一个终端聚合的上/下行成员载波的数目也可以不同；但TDD系统中，通常上/下行成员载波的数目是相同的。

在MAC到PHY映射上，无论上行还是下行，每个成员载波有独立的HARQ实体，这种方式可以最大程度地重用Rel.8的功能，并能保证较好的HARQ性能，缺点是可能需要反馈多个ACK/NACK。

LTE上行采用了单载波传输方式（DFT-S-OFDM），在LTE-A上行多载波聚合传输时，经过对OFDM和N x DFT-S-OFDM之间的评估之后，最终传输方式采纳了N x DFT-S-OFDM的形式，即其中每个成员载波按独立的DFT-S-OFDM传输。

作者：华为技术有限公司   来源：电信网技术
