基于GPRS的环境温湿度监测系统设计

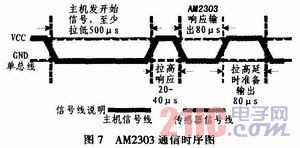

数据采集程序部分由数据采集和数据转换两部分构成。数据采集从传感器获得40 bit温湿度数据，数据转换主要进行十进制转换，ASCII编码和正负温度判定。温湿度传感器AM2303采用单总线数据格式，一次通信时间5 ms左右，主机(MCU)发送一次开始信号后，AM2303从低功耗模式转换到高速模式，等待主机开始信号结束后，AM2303发送响应信号，送出40 bit的数据，并触发一次信号采集。AM2303通信时序如图7所示。

3．2 监测中心服务端软件设计

本文中监测中心软件开发平台采用C++Builder进行编程设计。在服务端外接一个GPRS无线模块作为接收端，使用C++Bulkler中的MSCOMM串口控件完成串口通信，进行数据读取，同时可对回传数据进行分析、实时显示及图形化显示，还可控制数据采集终端的采集时间间隔，达到远程监控的目的。监测中心软件还建立了数据库，可调用和查看存盘的数据及图形记录，并进行打印。软件界面由实时监控单元、历史数据单元和GPRS连接单元3部分组成。监测中心界面如图8所示。

4 实验结果与分析

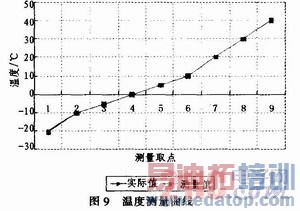

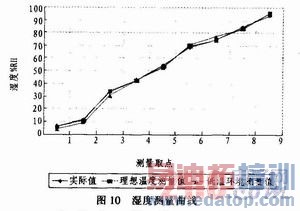

使用本系统对标准的温度源及湿度源进行测量，测量结果如图9、图10所示。

从图中数据可以看出，测温误差不超过±0．2℃，湿度误差在25℃的理想条件下不超过±2%RH，在低温环境下不超过3%RH，能满足实际应用的需求。同时通过长时间稳定性试验，长期采集数据稳定，掉线率低，且因为没有直接接入Internet，流量少，若每隔一分钟采集一次数据，连续采集一个月数据流量不超过45M。

5 结束语

本系统主要针对没有网络环境的监测中心，硬件接入简单。通过对软件的修改也可满足不同GPRS接入方式的应用，扩展性能较好，同时具备掉线自动重连，电池电量监测等功能，能够广泛应用于各种温湿度监测环境。
