基于P89C669的无线PBX系统设计

如图1所示，本设计分为若干模块，其中主芯片为P89C669，交换网络选用两片MT8816，构成16×16开关阵列，完成8路分机与3路外线及3路DTMF之间相互连接的功能，DTMF模块选用MT8888，它可发出16种双音多频DTMF信号。接收部分用于完成DTMF信号的接收、分离和译码，并以4位并行二进制码的方式输出。MT8888能自动抑制拨号音和调整信号增益，还带有标准的数据总线，可与TTL电平兼容，并可方便地进行编程控制。无线模块选用两片M22A——无线模块0和无线模块1；这两模块并行工作，这就要求两个串行口能通过AT指令同时与单片机通信，但是考虑到系统的造价问题，不可能同时使用两片控制芯片工作。为此选择P89C669，它能提供两个全双工串口、两个定时中断、两个外部中断，并且性能稳定，程序存储器空间大，这些正好能满足系统的设计要求。无线PBX的总体设计思想介绍如下：

无线PBX系统是通过单片机控制各部分功能模块来实现其功能。其中，控制模块与两个无线模块之间通过串口进行通信，而与系统其他部分之间的通信则是通过控制芯片的并口来进行的，为了实现无线PBX功能，用到以下几个中断：

串口中断O：用于接收无线外线端口0，GSM模块送来的中断数据及本地网管或本地维护软件送来的数据；
    串口中断1：用于接收无线外线端口1，GSM模块送来的中断数据；
    定时中断O：主要实现摘挂机检测、拍插簧、DTMF信号检测、提示音产生、Slic电路的振铃模式控制等等，同时产生系统时间，单位为100 ms；
    定时中断1：用于接收有线FSK来电显示信号；
    外部中断O：用于处理有线FSK来电的振铃信号；
    外部中断1：用于对话务员芯片的OVF或EOM中断进行处理。

2 控制芯片P89C669概述及硬件实现

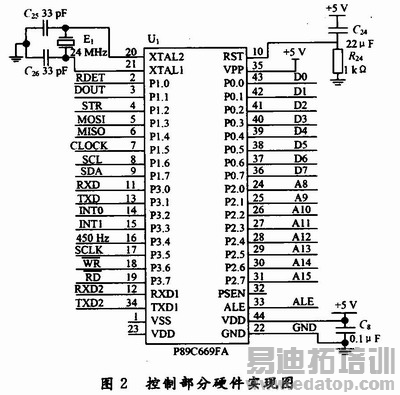

P89C669是基于PHILIPS半导体新51MX内核的首类FLASH微控制器代表。它包含96 KB的FLASH程序存储器，2 KB的数据SRAM，1个可编程计数器阵列(PCA)，可配置成不同时间范围的看门狗定时器(通过SFR的位设置)，2个增强型UART以及字节型I2C总线串行接口。它具有价格低廉、功能强大、性能稳定等诸多优点，且拥有的两个全双工增强型UART正好符合无线PBX系统中两个无线模块与单片机通信的设计要求。控制部分硬件实现如图2所示。

P89C669的P0.O／P0．7 I／O口输出为MT8816(用来控制MT8816进行有目的交换)；P1．O和P1．1用于检测铃流信号；P1．2，P1．5和P1.6接并口扩展芯片的控制信号；P1．6也用于和P1．7接扩展E2PROM芯片24WC64的控制信号；P2.O接双音多频芯片MT8888的RS0信号；P2.2～P2.6分别接2个三八译码器的地址信号，其输出为整个系统所用芯片的片选信号；串口RXD0，TXD0，RXDl，TXDl分别与无线模块O、无线模块1进行通信。

3 结语

无线PBX系统的设计，增加了与外线之间的接口，多个用户可同时与外界通信，这样给用户提供了极大的便利，增加的无线接口不仅拥有普通语音通信的功能，而且能与移动业务相结合，通过利用移动运营商的GSM／CDMA网络，在插入普通的SIM卡后就可以实现无线接入，继而绑定实现VPMN、短信群发、集团彩铃、手机短号等移动特色功能，而这些都是普通交换机做不到的。
