TD-SCDMA网络中的干扰问题及其优化方案分析

引言

由于码分多址(CDMA)系统是一种自干扰系统，干扰是影响CDMA系统性能的一个重要因素。在TD-SCDMA网络优化中通过对各种数据的统计分析后发现，干扰不仅会影响TD-SCDMA的通话质量，还会进一步影响到呼叫成功率，掉话率以及切换成功率等网络性能指标。同时，随着现代化城市建设步伐的加快，各种无线系统的建设和应用，干扰的来源和种类也呈现出多样化的趋势。通常，将网络上存在的影响通信系统正常工作信号、非通信系统需要的信号，以及出现在接收带内的非系统内部信号认为是干扰。本文主要针对TD-SCDMA系统中出现的几种常见干扰进行了分类和定位，并针对干扰给出了TD-SCDMA的优化方案和流程，并通过具体的案例对其进行了验证。

1 TD-SCDMA网络中干扰的分类与定位

作者在TD-SCDMA无线网络优化工作中发现，由干扰引起的系统问题主要有掉话、未接通和切换失败等，各种情况所占比例情况如图1所示。

总体来看，TD-SCDMA系统中的干扰主要包括系统内的干扰和系统外的干扰，其中，系统外干扰目前主要来源于占用TD-SCDMA系统频带或接近TD-SCD-MA系统频带的各种系统，系统内的干扰主要表现为同频干扰。现阶段，系统外的干扰大致可以分为三类：一是，小灵通PHS系统下行信号对TD-SCDMA系统上行信号所造成的干扰；二是，有一些电信运营企业在未得到允许的情况下在TD-SCDMA频段上发射信号对TD-SCDMA系统所造成的干扰；三是，部分大功率源产生的大功率信号谐波影响到TD-SCDMA的信号发射器，从而造成对TD-SCDMA系统的干扰。系统内干扰目前主要是由同频同码组的基站覆盖重叠所引起。此外，由于基站GPS故障等原因所引起的失步会导致部分下行信号落入上行信号时隙，从而造成对TD-SCDMA系统的干扰，因而，GPS失步也是TD-SCDMA系统内干扰的来源之一。

通过上述分析可以看出，TD-SCDMA系统中干扰可以分为系统内和系统外两类干扰，从另一个角度来看也可以分为上行干扰和下行干扰，其中，上行干扰主要来自于系统外部，而下行干扰主要是来自于系统内部。目前，TD-SCDMA系统的下行干扰主要是通过PCCPCH C／I(Primary Common Control Physical Channel C／I，主公共控制信道载干比)来衡量，实际优化工作中如果PCCPCH C／I值大于-3 dBm则认为系统存在干扰。上行干扰主要是通过ISCP(Interferenceon Signal Code Power，干扰信号码功率)值来衡量，在实际TD-SCDMA优化工作中，干扰的认定是以ISCP值大于-85 dBm为标准。

结合上述干扰源的分析和干扰的主要衡量指标，可以对各种干扰源做如下定位：

(1)由于TD-SCDMA是一个TDD系统，目前国内的TDD系统有TD-SCDMA和小灵通两种，为此，当提取各基站ISCP值进行分析时，若发现各时隙ISCP值有明显差异且随时间变化较为明显，此时受小灵通干扰的可能性较大。为了正确定位是否是由于小灵通系统造成的干扰，可以通过关闭小灵通基站的方式来确定，若关掉小灵通基站后，ISCP有明显的降低，则可基本确定该干扰为小灵通干扰；反之，则可以排除此干扰。

(2)同频同码组小区的干扰是TD-SCDMA系统的另一个主要干扰来源，通常，可以通过以下方法来确定是否有同频同码组小区的干扰：关闭其中一个小区或者降低其中一个小区的下行发射功率，如果实施上述操作后干扰明显减小，则可基本确定该干扰由同频同码组造成；反之，则可以排除此干扰为同频同码组干扰。

(3)在一些特殊区域，如军队、监狱等相关区域，存在干扰源的可能性比较大，针对此类干扰，可以通过定向天线多点交叉方法对其进行定位，并可以通过对受干扰扇区进行方向角和下倾角的调整来定位具体的干扰方向。

2 TD-SCDMA干扰问题的优化流程

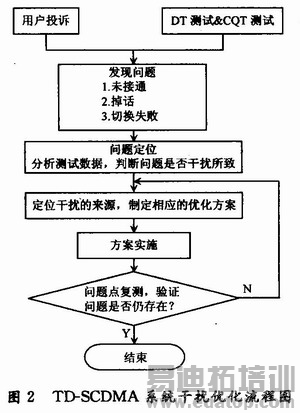

对于上述干扰所引起的各种问题(如掉话、切换失败等)，可以通过如图2所示的流程进行优化，最终使问题得到解决。

从图2中可以看出，首先，通过用户投诉、DT(Dail Test)和CQT(Call Quality Test)测试等途径来发现问题，并对发现的问题进行分类(如未接通、掉话、切换失败等)。发现问题以后，首先应检查对应RNC、基站、小区的板卡状态是否正常、是否有告警，确定该问题是否由硬件故障所导致，如果是硬件故障，应及时更换硬件板卡。如果不是硬件的问题，接下来，再通过查看RNC每日的KPI(Key Performance Indi-cators)性能统计指标，察看RRC的建立成功率、RAB指配成功率以及切换成功率等指标是否有异常，以便后期的问题定位。

根据上述分析，在TD-SCDMA系统中，干扰主要是通过基站ISCP值、PCCPCH C／I值以及手机发射功率的大小等参数来判断，所以在发现问题时，首先应查看这3个值的大小，分析其是否异常。若有以上参数有异常，则可以基本确定问题是由干扰所引起。反之，则可以排除干扰的因素。如果确定某问题是由干扰所致，则可以通过以下方案进行对干扰源进行定位，制定出相应的优化方案。

作者：李 斌 雷 菁   来源：现代电子技术
