基于AD9858宽带雷达信号源的设计及应用

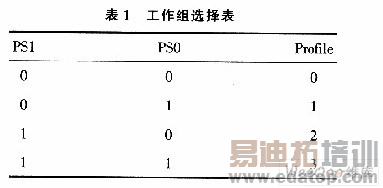

其内部可用资源包括控制字寄存器CFR、步进频率转换字寄存器DFTW和16位步进频率斜率字寄存器DFRRW以及4套相互独立的工作组(Pro-fileO～3)。每个工作组包括1个频率转换字FWFT(32位)和相位偏移字POW(14位)寄存器。4个工作组之间由外部引脚PSO和PSl进行切换，当其中1套寄存器处于工作状态时，允许用户改变另外3套寄存器的值，从而获得不同的频率和相位偏移。其对应关系见表l。

AD9858的操作模式有单边带、频率扫描及全睡眠模式3种。常用模式为单边带和频率扫描模式。无论AD9858工作在哪种工作模式，其相位的变换是连续的。

AD9858作为一个可编程DDS器件，其配置相对比较简单，频率调节字和控制字可以以并行方式或串行方式写入。将数据写入控制与工作有关的寄存器中就可以配置AD9858了。AD9858可配置为单边带、频率扫描及全睡眠模式3种。为了节省功耗，可以通过编程使其进入全休眠状态。

3 系统组成

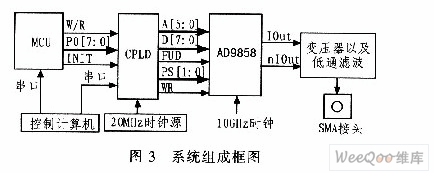

由AD9858产生的雷达信号源的系统组成框图如图3所示。主要由AD9858、单片机MCU和CPLD(可编程逻辑器件)构成，其中AD9858直接从外部引入l GHz信号作为DDS工作时钟。

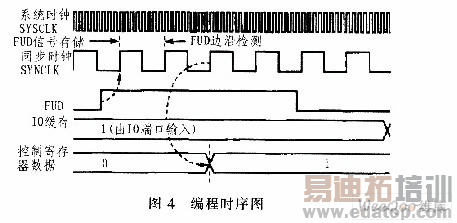

该系统在工作时，控制计算机通过串口发出控制信号以决定系统产生波形的种类及参数，并将频率码打入单片机内部。CPLD的作用是产生DDS系统所需要的全部控制信号，并根据操作模式控制信号来决定所产生波形的周期，从而使其向AD9858发控制字，并产生预期的信号波形。AD9858采用差动电流输出，然后经偏压电阻网络形成输出电压，再经上变频电路送至微波接口。其编程时序如图4所示，AD9858内部寄存器的值在FUD的上升后被更新。

该系统的优点是结构简单、体积小、易于调试、输出线性调频信号相位连续、谐波抑制好。

4 信号产生

用高速DDS器件AD9858可方便产生宽带雷达信号，如单频脉冲、线性调频信号及编码调制信号。对AD9858来说，产生单频信号的方法比较简单，只要更新频率调节字寄存器内容并且在控制功能寄存器中设置为单频模式即可，因此以下主要介绍线性调频信号及编码调制信号产生的方法。

4．1 线性调频信号的产生

AD9858具有自动频率扫描功能，由频率累加器来完成。频率累加器重复将一个频率增长值加到当前的频率值，这样使DDS产生的频率随时间改变。频率增长值由用户预先写入的△频率调整字(DFTW)来决定，而频率增长速度则由写入的△频率跳变字(DFRRW)来决定，这2个寄存器使得AD9858能从由频率调整字(FTW)决定的起始频率开始，以期望的速率和步长向上或者向下线性扫描。图5展示出了扫频信号的产生。

DFRRW寄存器是一个减数计数器，当计数到零时，频率更新一次。DFRRW的单位值对应的时间值为SYSCLK／8，若时钟频率为l GHz，DFRRW为l，此时频率更新时间是8 ns，更新速度达到最大值125 MHz。DFTW寄存器用来声明是向上还是向下扫描：正数向上扫描，负数相反。

扫描不能自动停止在所期望的频率上，用户必须事先计算出到达期望频率的时间，然后写0到DFRRW寄存器中，使AD9858停止扫描，计算扫描时间：

式中，T是频率扫描的时间间隔；fs是起始频率，计算公式如下：

fF是终止频率。

起始频率存储在FTW中，这个值在整个扫描过程中不会改变。将控制寄存器中的自动清除频率累加器位置1，频率累加器清零，AD9858回到起始频率开始新一轮扫描。
