基于Linux-ARM平台的3G无线联网方案设计

录入：edatop.com 点击：

摘要：本研究的目的是实现一个具有3G无线网络接入功能的嵌入式系统。系统的硬件平台是基于ARM系列的S3C2410微处理器。文章简要介绍了该系统的体系结构，给出USB主机接口硬件电路。研究基于USB接口的3G无线网卡的无线网络接入功能实现，包括研究Linux USB设备驱动程序、实现USB Serial设备的驱动、定制Cramfs文件系统。最后移植和配置PPP拨号程序，实现嵌入式系统通过3G无线网卡接入无线网络的功能。

关键字：嵌入式系统；Linux：3G；无线网卡；arm

0 引言

目前，嵌入式技术已广泛应用于工业控制、无线通讯、网络应用、消费类电子产品、成像和安全产品等各类产品。随着3G牌照的发放，无线网络的带宽大幅扩展，具有3G无线网络接入功能的嵌入式系统更加具有发展前景。本文将介绍中兴的AC580无线网卡在以S3C2410微处理器为核心的嵌入式系统上的应用。

1 终端系统的硬件平台

1．1 系统体系结构

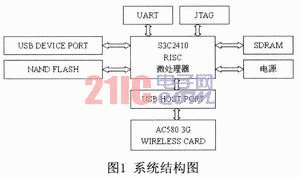

S3C2410处理器作为核心芯片集成了许多重要功能模块，本系统主要用到以下部分：NandFlash控制器、SDRAM控制器、3个通道的UART、2个USB主机接口、1个USB设备接口、JTAG。NandFlash作为存储器，用于存储支撑整个系统软件的BootLoader、Kernel、文件系统。在开发调试时串口作为控制台起作用，USB设备接口起到与PC机连接并下载传输数据的作用，而USB主机接口用于连接3G无线网卡设备，Embedded-ICE(20脚标准JTAG)接口和并口式JTAG接口则支挣ADS软件的下载、调试以及Flash的烧写。系统结构图如下：

1．2 USB主机接口硬件电路

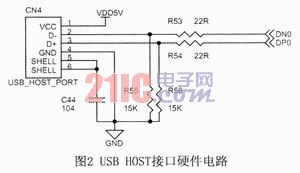

中兴的AC580无线宽带上网卡是基于CDMA20001X／EV-DO REVA网络的数据卡产品。它采用USB接口进行连接，支持Linux操作系统。其传输速率为上行(反向链路)最高到1．8Mb／s，下行(向前链路)最高3．1Mb／s，工作频段为CDMA800MHz。网卡可以直接通过S3C2410集成了的USB HOST控制器接入，不需要附加额外的芯片，非常方便。USB总线协议定义了四条信号线，其中两条负责供电，另外两条负责数据的传输。USB HOST接口硬件电路如图2所示。
