中兴通讯新一代SDR解决方案
随着全球信息化的快速发展,通信业务移动化、宽带化、智能化的需求迅速增长。快速打造可持续发展的3G精品网络成为运营商提高盈利能力,提升核心竞争力的重要策略。这一策略一方面要求网络能够快速部署,尽早运营,从而占据3G市场的有利地位;另一方面要求面对未来的新技术和新业务,网络能够平滑演进,从而保证网络和业务的连续性、保护运营商的投资。SDR软基站优越的环境适应能力和强大的后向演进能力为建设可持续发展的网络开辟了新途径。
SDR(Software Defined Radio)即软件定义无线电。在同一硬件平台上,通过软件配置即可实现对多种标准、多种调制方式的灵活配置及转换。采用SDR技术的基站设备能够实现多种标准制式共存于一个基站,具有高效的资源利用率。SDR软基站在硬件平台不变的情况下,通过软件配置即可实现多种技术体制共平台,有利于多制式的兼容共赢,并且实现网络的平滑演进。对于全业务运营商面临的多频段、多制式以及持续降低TCO的挑战,SDR软基站建网突显优势。
面向未来的平台化战略
中兴通讯采用统一的MicroTCA平台架构设计SDR系列化基站,最大程度提高设备的标准化,便于平滑演进,为快速构建经济灵活、高可靠性的3G网络建设提供良好的基站平台。MicroTCA技术也使得SDR系列化基站体积更小、功耗更低、处理能力更强。同时,MicroTCA架构支持GSM/CDMA/WCDMA/TD-SCDMA/LTE等多种制式,实现对多频段、多制式网络的有效整合(如图1)。

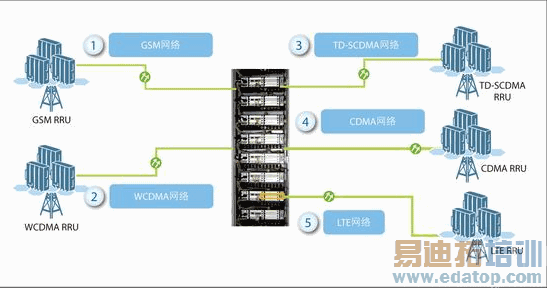

图1 SDR系列化基站支持多种无线制式
中兴通讯SDR系列化基站射频单元具备软件可编程和重新定义的能力,进而实现智能化的频谱分配和对多标准的支持。SDR软基站射频模块采用了宽带多载波数字信号处理技术,单功放可支持多个载波,通过软件即可实现平滑扩容,降低扩容成本以及扩容对网络的影响。采用宽带多载波技术,还可在连续的20MHz频带范围内通过软件配置同时支持2G/3G/LTE等,同时完成对多制式射频信号的收发处理,实现同频段多制式情况下的融合和演进。
组网灵活,满足多场景覆盖需求
基于平台化的SDR系列化基站通过其广泛实用的架构形态,使运营商可以根据现网情况,因地制宜选择相应的设备架构及组网形式灵活组网,实现点、线、面立体化覆盖需求。
宏基站架构
堆叠式宏基站架构,可满足大容量组网的需求。MicroTCA架构和多载波技术在SDR软基站中的应用,使SDR软基站设备的集成度大大提高,能够用更小的体积获取更高的容量。此外,基于中兴通讯SDR软基站平台的宏基站,采用主机柜和辅机柜分层设计,便于后续容量扩展。主机柜和辅机柜可以共用基带池单元,配置灵活,扩容平滑。
分布式基站架构
分布式基站架构,满足机房资源受限时快速建网的需求。基于SDR软基站平台的分布式基站把基站分为射频拉远单元RRU和基带单元BBU,两者通过标准接口用光纤相连接。基带和射频的分离让基站摆脱了机房的约束,BBU无需机房独立空间,可放置于传输架内部,或利用其他设备多余空间,或直接墙挂安装,有效解决机房紧张、承重不足等建网问题。
室外型RRU体积小、重量轻,支持室外抱杆、壁挂、平台及塔顶安装,摆脱机房和配套设施限制。
超级基带群组网方式
中兴通讯凭借在分布式基站方面深厚的研发功底和丰富的商用经验,创新地提出了"超级基带群"解决方案。这种新型建网模式将BBU集中放置,RRU通过光纤拉远,灵活覆盖。可大量堆叠的BBU实现基带资源动态配置、灵活调度,充分利用系统资源,有效降低网络资产闲置率;RRU"随遇而安",功耗低、效率高、施工便捷,大幅节省基建和配套资金;CPRI光接口组网能力强大,简化了本地传输网络结构,使RRU站点具备了延伸覆盖的能力。
作者:刘爽 来源:中兴通讯技术 (简讯)——第9 期 总第264期
