可重构网关方案,完美实现PTN与MSTP网络共存
运营商面临的挑战
随着3G移动业务发展和LTE网络部署的临近,建设新一代PTN网络成为运营商降低移动宽带网络TCO、提升网络竞争能力的主流选择。鉴于现网传统的SDH网络仍将在相当长的时间内与IP化网络共存, PTN网络如何与传统的SDH网络的平滑衔接过渡,关系到整个传送、承载网络的顺利演进。
今后2G/3G业务将长期并存,通过现有SDH网络承载2G语音业务,通过PTN网络承载3G业务和EOS业务,成为合理利用现有网络投资的最佳选择。目前阶段2G业务发展需求仍然较大,为了满足新增2G业务需求,必须新建2G基站或者割接SDH网络Eos业务到PTN网络。
对于新建2G基站的接入,在BTS基站侧使用PTN承载,在BSC侧可能没有空闲的STM-1光口和PTN网络相连,导致BTS业务无法从PTN的核心层设备直接进入BSC,需要通过原有的MSTP 10G/2.5G核心层转接。
对于现有SDH网络,因为承载Eos业务而消耗了大量的带宽;如果将SDH网络上承载的Eos业务割接到更适合处理数据业务的PTN网络,则释放了宝贵的SDH带宽资源,从而可以接入更多的2G业务。
不论是为了充分利用MSTP网络宝贵的带宽资源,还是上述现实组网情况所迫,PTN设备与MSTP设备混合组网方案成为必然选择,对于混合组网方案主要有以下几个方面的问题需要考虑:
BTS到BSC之间如何实现业务跨域互通? BTS到BSC如何实现跨域的端到端保护部署? PTN网络和MSTP网络之间如何实现跨域的网管互通? PTN网络和MSTP网络之间如何实现OAM信息的转换?落地互联方案整体概述

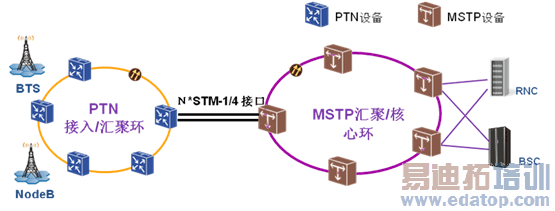

PTN和SDH通过C.STM-1/4落地方式进行连接。MSTP和PTN网络各自进行域内的业务调度,PTN接入环和MSTP汇聚环属于独立的两个环。BTS到BSC的业务,从网管上体现为两个独立的业务配置,PTN网络上为E1到VC12的端到端业务,MSTP网络上为VC12到VC12的端到端业务,该连接方式,MSTP环和PTN环各自进行网络保护。其组网原理图如下:
落地互联方案优劣特点分析:
方案实施简单、易于现网部署:不需要对现网PTN设备和MSTP设备提出任何新要求; 组网风险高:接入环到汇聚环为单点接入,存在单节点失效问题,即一旦接入节点出现故障,将导致BTS到BSC的业务中断。环间双节点互联的结构是当前工程应用的主流拓扑,避免了单节点失效,提升网络安全性; 无法提供端到端的保护; 无法提供端到端的OAM管理; 运维管理不便:不能实现PTN与MSTP网管互通,网络出现故障只能逐层排查,不利于故障快速定位和修复,影响服务质量。可重构网关方案整体概述

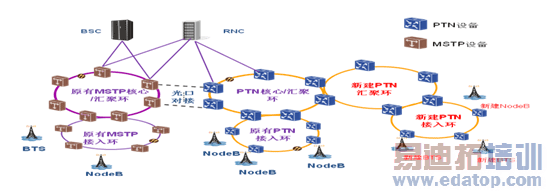

中兴通讯推出可重构网关方案,完美实现新建PTN网络与现有MSTP网络互通,实现统一的网管、业务和OAM信息转换、端到端的保护以及时钟同步功能;帮助运营商整合现有资源,实现网络的平滑演进。方案原理图如下:
在中国移动2G、3G Backhaul网络中,MSTP网络在汇聚层有冗余带宽,接入层由于带宽耗尽,新建了IPTN网络。为了充分利旧、保护投资,ZTE提供SDH网关单板帮助中国移动实现了MSTP和PTN网络混合组网,共同传送2G和3G业务。
可重构网关方案亮点和优势
中兴通讯可重构网关方案相对传统的隧道方案具有如下优势:
低成本、易部署:硬件成本低、技术满足度高、部署方便、不改变现网MSTP网络拓扑结构、对现有MSTP网络业务无任何影响; 跨域业务互通、承载效率高:PTN支持SDH网关单板,TDM业务通过PTN仿真后在PTN网关节点内部落地,然后通过STM-1/4 SDH接口送入MSTP网络,传送到BSC;节省业务信息封装开销,增加带宽利用率; 端到端OAM:通过PTN设备配置的SDH网关单板,实现MSTP域VC12 级别告警与PTN域PW告警的跨域转换, 从而实现告警的端到端管理。在同厂家和异厂家组网环境下,均可实现端到端OAM; 端到端保护:在实现OAM跨域转换的基础上,通过SDH保护与PTN保护配合,PW的1+1保护和MSTP的VC-12/VCG 1+1保护的互操作实现端到端的保护; 跨域网管互通,方便运维:PTN网管DCN和MSTP的DCC互连互通,提供方便快捷的故障定位能力和修复能力。可重构网关方案为客户带来的价值
网路规划阶段,PTN可重构网关方案以更高的技术符合度,低成本和低功耗满足客户的需求; 网络部署阶段,PTN可重构网关方案部署灵活,主要在新建PTN网络设备上操作,对现有MSTP网络业务无任何影响; 业务运维阶段,PTN可重构网关方案以面向端到端的保护、更丰富的OAM功能、更短的故障定位时间、更方便的端到端管理,为网络运营提供充分可靠的保障; 网络优化阶段,通过Eos业务割接到PTN网络,节省大量SDH带宽资源用于承载2G语音用户,充分保护客户现有SDH网络投资。 作者:中兴通讯 赵跃 来源:本站
