使用多通道宽带示波器进行 MIMO射频测试和调试

将仿真波形下载至ESG之后，按照图1所示的测试设置测量生成的测试信号。ESG输出的生成测试信号以1.9GHz为中心。如图4所示，这些信号由宽带多通道示波器捕获并通过VSA软件进行解调。

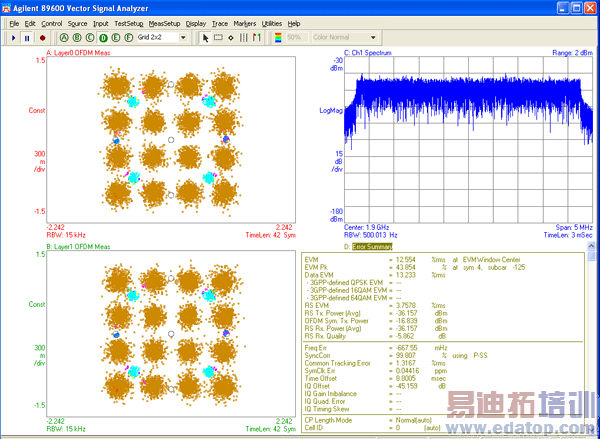

图 4――下行链路射频发射机 MIMO 结果

注意，0层和1层星座图现在显示出严重的色散(第2层和第3层也显示出相似的色散，但图中没有显示)。乍一看，这与放大器增益压缩失真或LO相位噪声导致的色散十分相似。

然而，EVM峰值较高(43%)，所以需要对误差矢量频谱(EVM vs. 子载波)和误差矢量时间(EVM vs. 符号)进行评测，以得出复合EVM结果。这揭示了参考信号的符号间变化，因此将 VSA 上的下行链路文件修改为只显示参考信号，如图5所示。

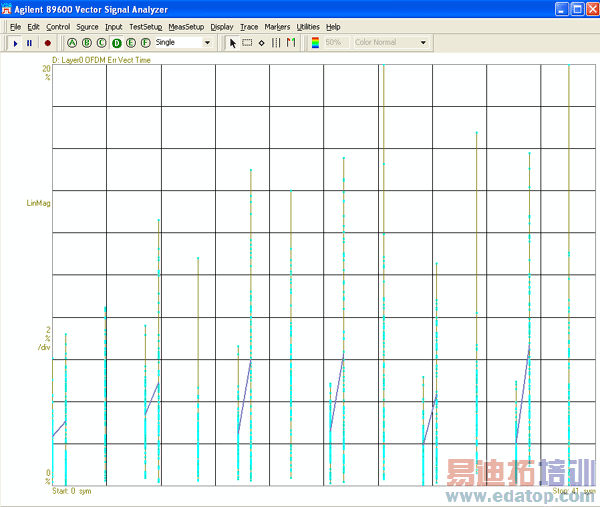

图 5――参考信号 EVM 时间

RS EVM时间图显示，一对天线表现不佳(参考信号在天线0/1之间的连续时隙上进行传输，然后是在天线2/3之间。计算多个子载波的RS EVM值，再计算跳变路径的平均值。)

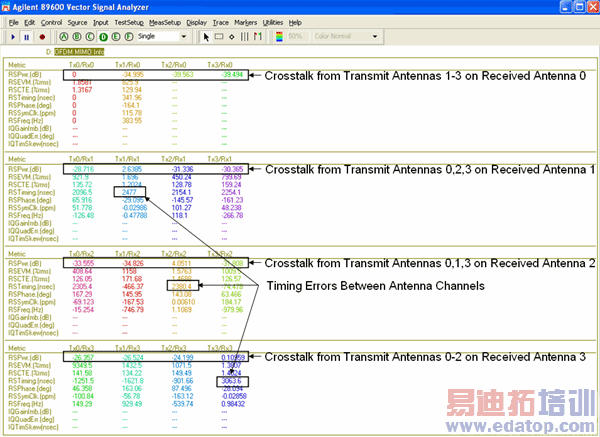

图 6――VSA MIMO 信息表

为了更深入地探讨，可以查看图6所示的MIMO信息表。该MIMO信息表在显示天线串扰效应方面非常有用：

o 第 1 行：Tx1/Rx0、Tx2Rx0 和T3/Rx0 或接收天线0上发射天线1-3的串扰

o 第 2 行：接收天线1上发射天线0、2和3的串扰

o 第 3 行：接收天线2上发射天线0、1和3的串扰

o 第 4 行：接收天线3上发射天线0-2的串扰

我们看到即使通道之间存在串扰，个别RS EVM值仍相对较低。如上所述并参看图1，MIMO参考信号如果是时间正交和频率正交，这样RS EVM通常不会受到天线串扰的影响，这与复合 EVM不同，后者会受到天线串扰的影响。然而，通过检测MIMO信息表中的RS定时值，显示天线通道范围间的定时误差约为2.3?s至3?s(Tx1/Rx1、Tx2/Rx2、Tx3/Rx3)。这是一个问题，因为定时误差接近或超过LTE循环前缀的持续时间(4.69?s)时，可导致RS正交损耗。RS正交损耗会影响测量精度，例如 MIMO的信息表中显示的串扰值、PDSCH星座图和EVM结果。

考虑一下定时误差对天线串扰测量结果的影响。只要通道之间的时延远小于循环前缀的持续时间，不同发射天线的参考信号便会保持正交。但是，如果不能满足这个条件，就会破坏正交，从而产生通道间的串扰。再看图1所示的天线端口0，R1子载波位置上的信号功率表明存在串扰。通道间的定时误差或时延会导致R1子载波位置包含前一个符号的功率，VSA 将这种现象解释为通道间的串扰，其结果是报告的串扰值出现错误。

作者：Greg Jue　安捷伦科技公司   来源：电子工程专辑
