R& S公司的无线数据通信ZigBee测量解决方案

录入:edatop.com     点击:

由于FSQ-K70可自定义滤波器设置,因此对于2.4GHz的ZigBee信号来说,可先导入Matlab设计的Half-Sine滤波器,这样FSQ-K70就可方便地完成调制质量的分析,包括EVM,星座图误差及发射机中心频率容忍度等测试。如调制质量:可通过在测试中加入EL(Evaluation Line),对特定部分的信号进行分析,图6所示为自定义脉冲成型滤波器的测试结果。

\

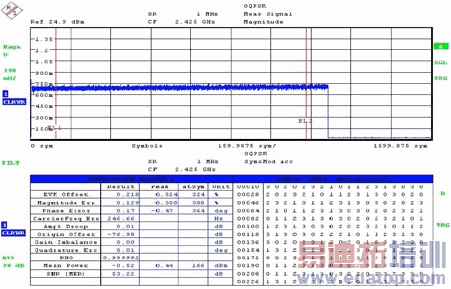

图6  ZigBee调制准确性测试

4.2  接收测试

接收机测试的目的是为了评估无线数据通信接收部分整体的性能是否符合设计和验收要求。一般情况下,测试端口位于射频输入端口,采用标准信号源产生射频测试信号,馈入接收机,然后使用PC完成对ZigBee输出码流的计算以对接收机性能进行评估。

信号产生:R&S提供WinIQSIM软件,可选择OQPSK调制方式及符号速率等参数进行特定数据的编辑,具体参见图7;ZigBee帧结构设置:在WinIQSIM软件中,可方便地通过数据编辑器进行ZigBee帧结构的数据进行编辑,具体参见图8。

\

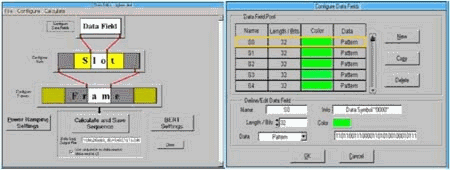

图7  WinIQSIM数据编辑

\

图8  ZigBee帧结构编辑

5  结束语

罗德与施瓦茨公司(Rohde & Schwarz )是欧洲最大的电子测量仪器生产厂商,一直活跃在测试与测量、信息及通信技术领域中,本文着重介绍任意矢量信号的产生方案、任意矢量信号的分析方案以及ZigBee技术的测试方案。

作为全球领先的测试与测量设备厂商,R&S公司时刻关注着无线数据通信的发展,目前可提供ZigBee信号产生和信号分析的全套解决方案——信号源+频谱仪。信号源能够产生灵活配置的ZigBee矢量调制信号,频谱仪可对ZigBee矢量调制信号进行调制域、频域、时域测量及分析。

作者:甘秉鸿    来源:电信网技术
