R& S公司的无线数据通信ZigBee测量解决方案

录入:edatop.com     点击:

4  R&S关于ZigBee的测试解决方案

根据无线数据通信ZigBee设备的组成,R&S提供发射测试和接收测试相应解决方案,图2是根据收发天线进行收发测试的框图结构。

\

图2   ZigBee收发测试框图

通过使用频谱仪接收来自ZigBee的发射信号和信号源发射供ZigBee工作的射频信号完成ZigBee发射机和接收机的测试,下面详细介绍ZigBee的发射测试和接收测试。

4.1  发射测试

ZigBee测试规范主要依据IEEE 802.15.4标准,R&S公司提供符合IEEE 802.15.4标准规定的发射机测试方案,R&S的高性能频谱分析仪结合任意解调选件FS-K70可全面测试相关项目,并可优化参考电平和衰减,免去用户手动调整的烦恼。除按照标准设定的自动测试外,该系列选件也允许用户改变任何一项参数以便满足用户特殊的测试需求。

根据IEEE 802.15.4标准,ZigBee待测指标分为射频指标和调制质量分析两大类:

(1)射频测试:可直接在频谱模式下完成,包括邻道功率泄漏比、杂散发射、发射功率及Power Rise/Fall等指标。R&S公司的频谱仪都具有标配的射频测试功能,可自定义ACLR模板及杂散发射模板等,因此,可方便地完成ZigBee的射频功能测试,如邻道功率泄漏比:定义为发射功率与相邻RF信道接收机滤波器后所测功率之比。R&S的系列频谱仪都可以提供频域的ACLR测试,具体参见图3。

\

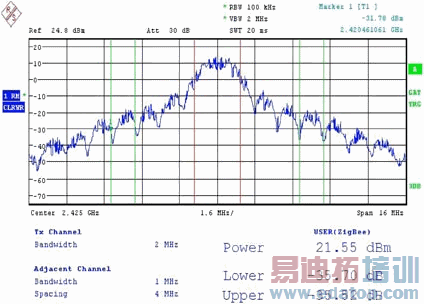

图3   ACLR测试结果

(2)调制质量分析:是在一个给定时刻理想无误差信号与实际发射信号的向量差。R&S提供基于FS-K70的矢量信号解调选件。

R&S 矢量分析仪FSQ/FSG/FSV/FSU等都具有任意矢量信号分析功能,下面以FSQ为例:FSQ具有标准28MHz 解调带宽,经扩展后可宽达120MHz,IQ 采样点存储深度高达705M,分析过程采用数字信号处理器硬件直接完成。其FS-K70及扩展解调带宽功能原理框图参见图4。

\

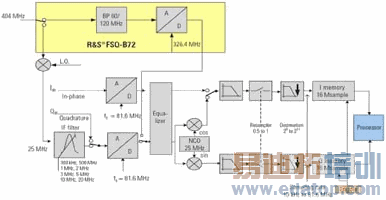

图4   FSQ-K70选件原理框图

选件FSQ-K70 可以对各类数字调制信号进行分析,如MSK,PSK(包括OQPSK),QAM等调制方式,获得分析结果,例如EVM,频率误差,相位误差,IQ不理想性、眼图等,具体参见图5。

\

图5  FS-K70测量显示窗口



作者:甘秉鸿    来源:电信网技术
