SCA平台ARM组件的设计

录入：edatop.com 点击：

软件无线电是一个无线通信系统(从低容量的移动电话到高容量的多信道无线电台)。在这个系统中，可通过在灵活的信号处理硬件上运行专业的软件来实现专用的通信和传输特性。它和传统依靠单一的硬件非常不同，其好处是可复用或共享单一系统平台来完成多种通信目的。实际上，在底层硬件物理限制内，任何通信任务都可以通过加载软件来实现，包括广泛的领域升级和维护。

SCA的出现使得软件无线电的民用成为现实，SCA是通信平台组件可移植性、可交换性、互用性、软件可重用性、体系结构可扩展性的一个标准，这个标准主要体现在以下4个方面：1)使移植费用降到最低；2)使一个波形应用在不同厂商的多个平台(比如操作系统、硬件、主机环境)上能实现最大无缝移植；3)多使用和重用即插即用组件来建立波形；4)支持通信平台体系结构可扩展性，这样从手持到基站都使用同样的体系结构。

SCA的开发主要包括以下3点：1)核心框架的设计，核心框架是SCA系统的核心，通常选用成熟的核心框架产品，而不是开发新的核心框架实现；2)设备节点开发和波形应用开发：3)系统集成，主要是把上两步中的核心框架和设备节点，波形应用集成到一个系统。

1 SCA节点开发

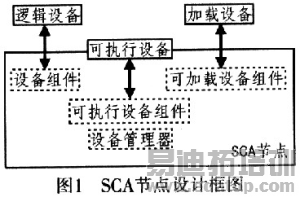

在SCA体系结构中，Node(节点)是指注册在同一个Device Manager(设备管理器)上的一系列Deviee(逻辑设备)，包括GPP，DSP，FPGA，声卡等。一个实际的基于SCA的软件无线电电台，是由一个或多个节点构成的，每个节点包含一个设备管理器，管理本节点内的所有设备和服务，完成相应的功能。图1所示为SCA节点设计框图。

整个软件无线电电台由图1中虚线框中所示的实际硬件设备构成，按SCA规范分为Device(如I／0设备，声卡设备等)，Loadable Device(可加载设备)和Executable Device(可执行设备)3类。SCA节点运行在Executable Device上。然后对组件进行封装：对每一个 Device组件，都需要根据SCA体系里规定的APl完成所有的实现，然后对文件进行编译，最后设计逻辑设备的各种端口(Port)以实现与其他组件之间的数据通信。

2 ARM组件的设计

一个设备组件的设计工作包括两大部分：一是设备组件的API(应用程序编程接口)实现，二是组件的端口和属性设计。接下来将按照这两个方面介绍ARM组件的设计。表1给出了ARM组件端口与属性设计。
