基于CAN总线和CCll00芯片的嵌入式远程测控系统的设计

引言

文中提出了一种基于无线测控的工业通信分布式网络模型，它将嵌入式技术、无线通信技术和自动控制技术有机地结合起来，采用两级组网方式，将有线与无线技术结合起来，并结合嵌入式硬件平台和无线通信模块，解决了数据采集系统和控制设备的数据传输问题。该系统实时性强、可靠性高、结构小巧、开发费用低廉，在现代工业测控系统已经发挥了经济效益。

1、系统总体设计方案

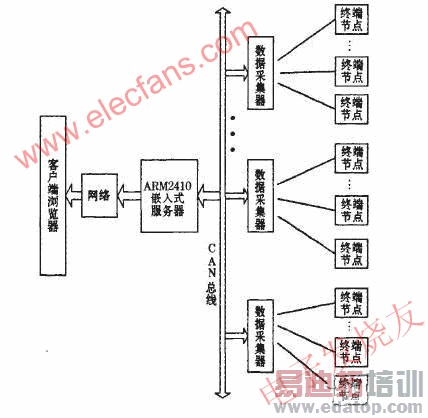

分布式网络模型实际方案如图1所示。

图1 分布式网络模型实际方案

该方案中，服务器采用嵌入式硬件平台，基于Linux操作系统，建立嵌入式Web服务器和分布式现场的测控应用程序。测控应用程序通过驱动CAN总线模块，以轮询方式实现嵌入式平台与终端节点之间的通信。数据采集器使用无线通信与各终端设备连接，通过无线传输方式负责对测控应用程序发出命令进行响应，启动无线通信过程，完成分布式现场的数据采集和控制动作执行。

系统采用了分级组网的方式，由有线和无线通信两级网络组成。考虑到工业干扰比较严重，以及通信范围能有较大的冗余，嵌入式服务器与数据采集器之间使用有线网络，采用CAN总线传输。另外，系统使用了数据采集器作为中间媒介，将无线终端和ARM主控机连接在一起，解决了无线系统因受通信距离、空闯布局、外部干扰等因素的限制，致使无线通信的节点无法直接与主控机通信的问题。对附近的无线终端，数据采集器使用无线信道通信，对主控机，使用CAN连接，这样就较好地解决了应用环境对无线通信网络的不利影响。而且，更为重要的是，可根据实际需要使用你N个数据采集器分别挂在CAN总线上，采用N个频段传输，减少了无线通信中的冲突，增加了通信的可靠性。

系统由客户端浏览器、嵌入式服务器平台、无线通信模块3部分组成。客户端浏览器是运行在桌面计算机中的通用浏览器应用程序;嵌入式服务器是以S3C2410A芯片为核心组建的网络服务平台;无线通信模块由数据采集器和终端节点2部分构成，是以CCll00无线通信芯片和8051F310单片机为核心构成的测控执行部件。其中嵌入式服务器平台是系统的核心部件，基于Linux操作系统，负责对现场设备进行测控数据的处理、存储、转发及与远程客户端浏览器的数据交互。

通过公共网关接口CGI(Common Gateway Interface)实现嵌入式Web服务器和分布式现场的测控应用程序接口。CGI使编写的程序处理wwW上客户端送来的表单和数据，并对此做出响应，这样可使编写的程序和Web服务器间的接口标准化。

嵌入式服务器正常工作要引入文件系统。Linux操作系统可以提供文件系统;同时利用Linux操作系统自身所带的TCP/IP协议栈，只要在应用层上利用操作系统提供的网络API编写服务器端程序即可，从而节省了开发时间。

2、系统硬件设计

对于一个嵌入式系统，硬件系统设计相当重要，一方面要考虑所选择的器件是否适合应用要求，硬件资源是否足够用来编程调试并保证系统性能优良;另一方面硬件资源要在满足系统需求前提下尽可能降低成本。考虑以上因素，服务器的硬件采用模块化设计，分为嵌入式服务器模块、CAN通信接口模块、无线测控模块3部分。
