基于AD9898的UHF波段频率合成器设计

录入:edatop.com     点击:

摘要:介绍了DDS+PLL系统的信号产生原理,给出了采用直接数字频率合成器AD9898来激励AD4113锁相环模块等高集成度芯片,进而设计UHF波段频率合成系统的硬件实现原理和主要电路设计方法。该UHF波段频率合成系统的频带为l~2GHz,主要应用于穿墙雷达系统。

0 引言

穿墙雷达是一种能够穿透非金属墙壁,并对墙壁后面人员或物体进行探测、追踪和定位的雷达系统,一般采用超带宽步进体制。本实验室搭建的穿墙雷达系统需要一个l~2 GHz频带的信号源。根据系统带宽以及杂散、相位噪声等系统参数要求,笔者采用DDS+PLL混合频率合成技术,并充分利用AD9858等高集成化芯片,设计了一种可满足系统信号源输出要求的频率合成器。

1 系统原理与结构

DDS+PLL频率合成器的基本原理是用一个低频、高分辨率的DDS频率来激励或者插入PLL,然后将两者的优势结合起来产生高品质的信号源。

本文采用DDS激励PLL的方案来满足系统要求。本系统采用高稳定的频率源作为系统参考时钟;并在单片机的控制下把频率控制字和相位控制字写到DDS内部寄存器,然后由DDS产生一个频率和相位都可以编程控制的模拟正弦波输出,并把DDS的输出作为PLL的参考信号,最后根据穿墙雷达系统要求的信号频率来设定分频器的分频比N,从而得到系统输出信号。此类方案实现的信号源具有较高的频率和较快的频率转换速度,而AD9858等集成芯片的高性能则使系统在杂散和噪声方面也能达到要求。

2 电路设计

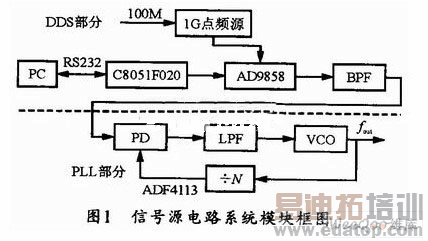

本系统的电路设计主要分为DDS模块和PLL模块两大部分,其系统框图如图l所示。

\

2.1 DDS模块电路设计

本系统由DDS来保障较高的频率分辨率和良好的参考源性能,而由PLL提高频率输出并滤除DDS输出杂散,跳频方式则通过对DDS和PLL的控制来实现。

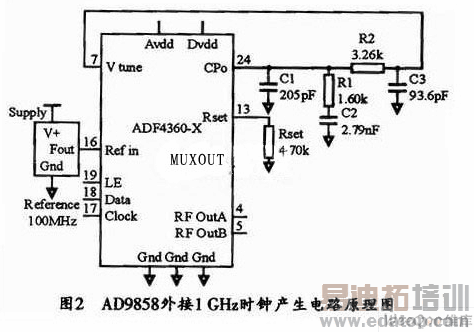

AD9858的外接1 GHz时钟点频源可使用ADF4360_2生成,并可使用ADIsimPLL仿真,其基本电路原理图如图2所示。ADF4360_2的参考时钟使用100MHz有源晶振,实际电路设计时需加入滤波后再接到Ref端口。输出频率为2 GHz,可以设置为2分频输出,也可以在AD9858芯片内部设置为2分频输入。

\
