CPRI原理及测试解决方案(二)

录入：edatop.com 点击：

3 R&S公司的CPRI测试解决方案

3.1 新版EX-IQ Box及CPRI接口板简介

传统的EX-IQ Box主要用于R&S仪表和客户设备之间通用的数字IQ接口转换，用户可以根据自己或R&S提供的接口板将自己的数字IQ格式转换为R&S的TVR290接口可识别的数字IQ格式。而目前CPRI，OBSAI和DigRF 3G/4G等数字接口已经广泛应用于开放式基站、终端和其他高速应用场合，而且需要支持如MIMO这样多个数据流传输的应用模式。为了满足相应的测试需求，R&S在更新后的EX-IQ Box上提供了关于CPRI，OBSAI和DigRF 3G/4G数字接口的测试解决方案。更新后的EX-IQ Box比原先的版本具有更高的处理能力：除原有的应用之外，新的EX-IQ Box可以支持如CPRI、OBSAI和DigRF 3G/4G等数字接口标准。因为最新的数字IQ标准需要配置更多的参数，如果无法在信号源里进行直接设置，而控制电脑可以方便地通过USB接口用相应的控制软件对EX-IQ Box的数字接口进行配置。

加配B85（CPRI接口版）选件后， EX-IQ Box可以产生和接收符合CPRI协议标准的数字IQ数据。R&S的测试方案可以单独进行上行或下行测试，也可以支持上/下行并行测试。此外，也可以实时到插入CPRI协议规定的C&M信息。对于CPRI接口板的配置主要通过R&S的DigIConf配置软件来完成。图4为基于R&S的EX-IQ Box配合信号源和信号分析仪的CPRI测试框图。

新版的EX-IQ Box可以和矢量源与矢量信号分析仪连接完成RRU上/下行测试。图5为基于EX-IQ Box和CPRI接口板的完整的RRU测试框图。

图4 基于R&S的EX-IQ Box配合信号源和信号分析仪的CPRI测试框图

图5 基于EX-IQ Box和CPRI接口板的完整的RRU测试框图

3.2 基于ARB模式的经济型CPRI测试方案

EX-IQ Box也可以通过ARB选件（R&S?EXBOX-K90/-K91）来播放原先由WinIQSim2，Matlab或其他工具软件生成的波形文件，并且在CPRI接口上同时可以支持多达4个不同的信号传输。另外，配置R&S的信号源和信号分析仪后，EX-IQ Box也可以直接利用信号源原有的功能（如数字通信标准、衰落和AWGN等）和信号分析仪原有的功能（ACP，EVM等），因此在配置信号源及信号分析仪的基础上可以根据客户的需求灵活地配置测试解决方案。同时，EX-IQ Box也可以通过R&S?EXBOX-K94选件记录数据，然后用户可以通过自己的分析工具如Matlab或C++等对测试信号进行分析。这样，客户无需任何分析选件即可完成相应的分析，进而节约更多的成本。

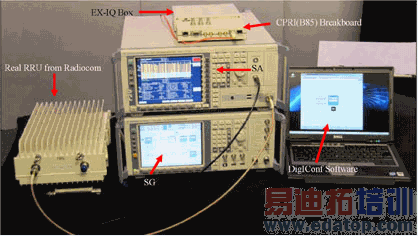

目前，R&S的测试方案可以支持CPRI接口的BBU和RRU测试。图6所示为基于R&S公司EX-IQ Box的RRU/BBU的测试方案。
