多系统合路时的地铁覆盖分析

录入:edatop.com     点击:

侧式型站

侧式型站,南、北两侧站厅站台必须通过隧道绕线沟通,为了平衡功率,采用POI两个输出口各覆盖南、北两侧,并且方便日后分区扩容。

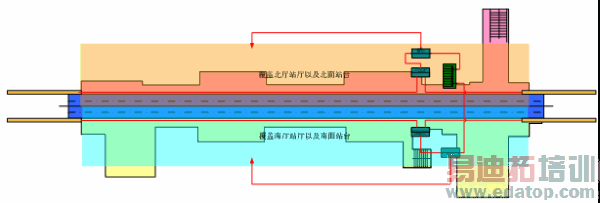

侧式站型走线路由示意图

\

2.4、PHS系统覆盖分析

PHS系统由于其基站输出功率低,覆盖边缘场强要求高,而成为覆盖引入的难点,目前可以采用3种方式作为引入方式:

PHS基站信号在POI内部合路

PHS系统单独布线

PHS信号在分布系统合路

以下针对覆盖效果、施工难度以及经济成本等因素进行对比,寻找性价比最高的解决方案:

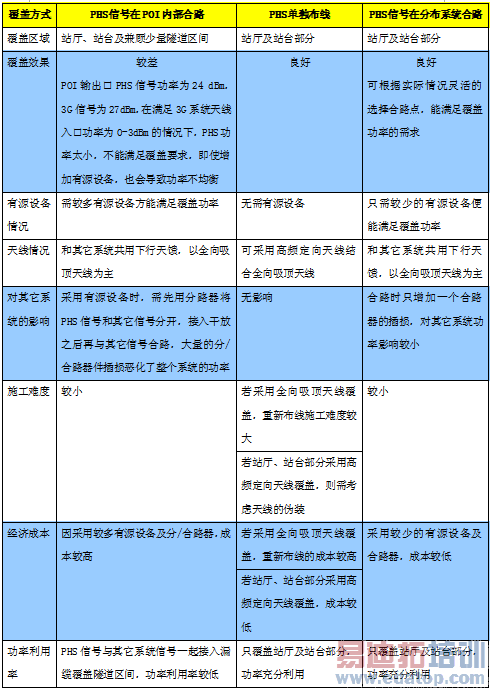

PHS系统覆盖引入对比分析表

\

由以上对比可见,从覆盖效果、建设施工难度、投资成本分析,对于PHS覆盖采取在分布系统主干线合路的方式是最佳选择(见图1)。

三、切换分析

地铁覆盖时需要考虑的切换主要分为两个方面:地铁隧道区间的切换和站厅、站台的切换,下面分别进行分析。

3.1、站厅、站台切换

在地铁覆盖中站厅、站厅一般都是采用同一小区信号覆盖,所以不需要考虑站厅和站厅之间通道的切换;下面将分析常见的两种切换:行人出入地下站通道的切换、地下站换乘通道的切换。

行人出入地下站通道的切换

乘客出入地铁站会产成室外宏基站信号和地铁站厅信号之间的切换。由于GSM900以及DCS1800都是硬切换系统,因此首先以GSM系统为例进行分析。

乘客出入地铁站厅的过程中,考虑自动扶梯运动产生瑞利衰落、以及人群拥挤而产生的信号衰落,而导致手机信号强度锐减,造成信号重叠区域(切换区)不够,只要保证两个小区信号重叠区边缘场强在-85dBm以上及可确保信号良好无间断的切换。

由于地铁站内外场强相等后自动扶梯运行4秒,乘客行进的时间为2秒。假设人走动的速度为3米/秒,则人走过出入口的距离为:4秒×3米/秒 =12米。只要确保行人出地铁站12米后,信号电平在-85dBm以上,即可保证乘客经过地铁出口平稳切换, 根据上述能量计算和模拟测试,完全可以保证经过地铁出口平稳切换。

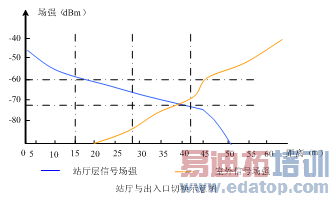

移动终端出入地铁站的过程,站厅信号与室外信号电平场强变化如下:

\

乘客出入地铁站的切换示意图

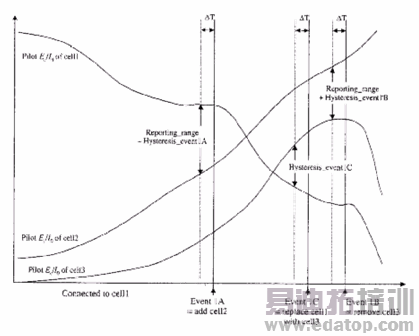

对于CDMA和3G系统,其切换一般为软切换方式,切换时间短(一般小于1秒),在与GSM网络类似条件下更容易实现良好切换。

\
