防盗报警系统中话线断线呼救无线网的研究与应用

图中α为比例系数，与PT2262器件频率有关。这样利用软件解码方式。不难分辨、处理以上三类信息。

3 信息收发与处理流程

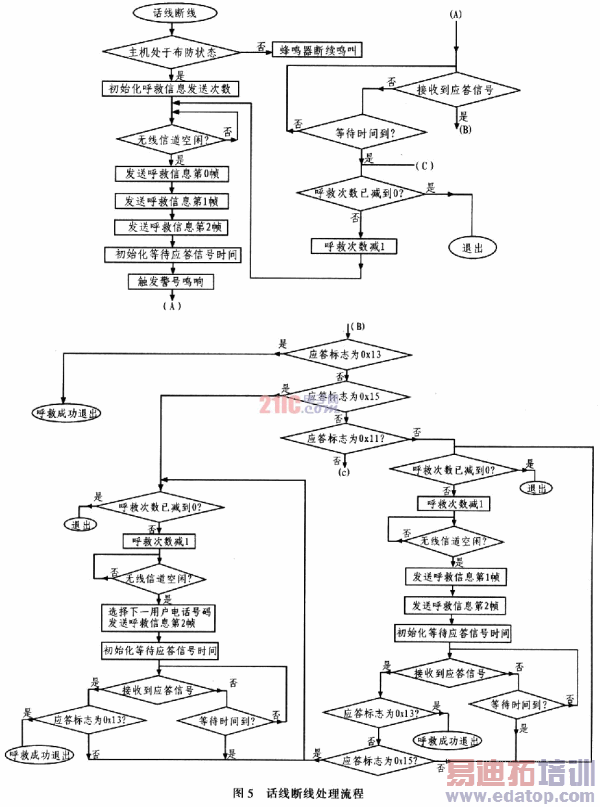

话线断线处理过程大致如图5所示。话线断线时，检测主机当前状态，在撤防状态时，则触发蜂鸣器断续鸣叫；在布防状态时，则初始化、等待信道空闲。当有空闲信道时，依次发送3帧呼救信息，然后初始化等待应答信号时间、触发警号鸣响。与此同时等待附近同类主机的应答信号。在特定时间内没有应答信号，呼救次数减l。次数未减到O则继续等待信道空闲，然后发送呼救信息；如果呼救信息减到0则退出。

如果主机接收到附近主机的呼救成功的信息(应答标志为0x13)，表示呼救成功，然后退出。

如果主机接收到附近主机响应(应答标志为0x15)，表示附近主机转发的第一个呼救没人响应，则判断呼救次数，接着选择下一个用户电话号码并发送呼救信息的第2帧。然后再等待应答信号直到有用户响应或呼救次数减到O退出。

如果主机接收到附近主机的呼救成功信息(应答标志为Oxll)，则表示附近主机响应但接收的信息有误，则依次发送3帧呼救信息。再次判断呼救次数、等待应答标志转到相应的处理过程。

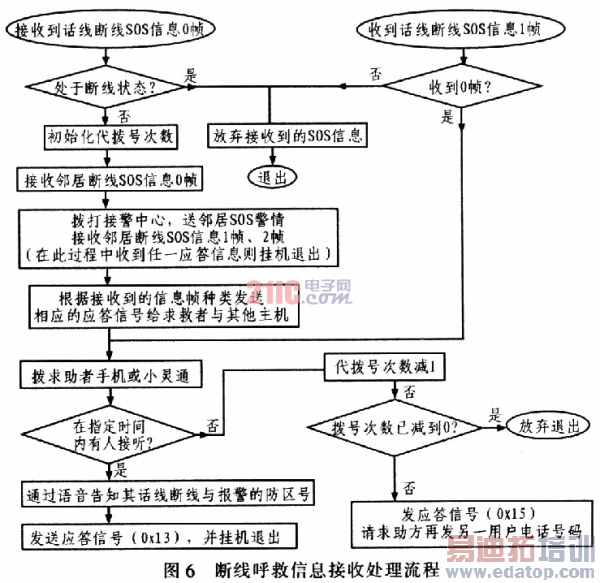

断线呼救信息接收处理过程大致如图6所示。为保证通信的可靠性，在发送断线信息、应答信号前，可利用报警主机内的无线接收电路探测无线信道是否处于空闲状态。

4 结束语

本文介绍的话线断线无线呼救系统硬件电路简单、成本低廉，软件设计、调试容易。自2005年以来，先后将该系统应用于多家防盗报警设备生产厂商委托开发的8款防盗报警主机中，实践表明系统运行稳定、可靠，取得良好的社会效益和经济效益。
