大唐移动TD-SCDMA与WLAN混合组网

在实际建网过程中，TD-SCDMA与WLAN混合组网是解决今后频率资源紧张现状的一个有效方法，多技术多层组网和业务接入控制是应对TD-SCDMA的频谱资源危机的一项有效举措。WLAN网络对于弥补TD-SCDMA网络的不足，提升数据承载能力能够发挥一定作用，WLAN数据应用场景分析及便捷的使用是WLAN热点部署和业务推进需要考虑的问题。

中国移动数据业务对带宽的需求日益增加

WLAN网络对于弥补GSM/TD网络的不足，提升数据承载能力能够发挥一定作用， 现阶段中国移动已建成全球覆盖面最广、运行稳定、网络质量较高的的GSM网络；但GSM在数据业务支撑上存在短板，理论上一个EDGE用户的最高速率可达236.8 Kbps，但实测数据和理论数据相差甚远，无法支撑大数据量业务的需求；TD-SCDMA网络已覆盖省、市一级城市，随着四期工程的建设进度，TD覆盖面将更广，TD网络相对GSM网络在带宽上有一定提升。WLAN的业务开发和作为GSM/TD网络有益补充的角色可以得到充分体现，WLAN 802.11g协议理论最大速度54Mbps，实测数据在16-30Mbps之间，WLAN 802.11n协议理论最大速度甚至达到600Mbps。虽然在实际应用中受距离、墙壁等各种障碍物、其它无线信号干扰、加密与不加密等的影响，速率下降较大，但相对与TD-SCDMA的带宽来说还是有很大的优势，可以作为承载数据业务的有力补充。因此，为了满足高校区、密集商务区、主要道路的移动终端的数据业务需求，大唐移动推出了TD-SCDMA与WLAN接入网融合方案。

TD-SCDMA+WLAN在室内分布工程中的应用

室内分布型AP与室内放装型AP的选用

大唐移动在室内分布工程中，主要有两种TD-SCDMA+WLAN的覆盖方式。一是使用分布型AP和合路器将WLAN信号与TD-SCDMA信号合路，使两路信号共用一套天馈系统。二是使用室内放装型AP对室内热点区域进行专项覆盖。

室内分布中WLAN两种覆盖方式的区别

使用室内分布型AP的优点是：单AP信号覆盖的区域大，成本低廉。缺点是：WLAN的用户容量受到限制。使用室内放装型AP的优点是：满足了热点区域的容量要求。缺点是：如果大量使用相对于合路方式建设成本较高。WLAN现网建设时建议使用室内放装型AP与室内分布型AP共同部署的方式进行建设。

大唐移动室内放装型AP合路方式。通过与原有室分系统的合路，将WLAN信号均匀的分配到每个天线点。其室内分布型设备安装方式如图1所示，通过在热点区域单独布放AP的方式，保证了大量用户同时使用WLAN网络的带宽要求。

edatop.com

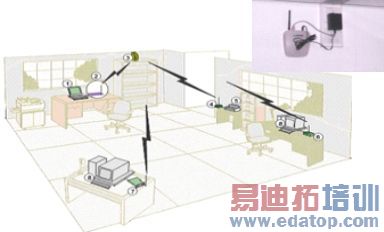

图1 热点区域单独布放AP

TD-SCDMA+WLAN在室外覆盖工程中的应用

在室外覆盖工程中，大唐移动采用室外Mesh AP组网的方式完成WLAN覆盖，与宏基站的TD信号共同覆盖公共区域，一同为移动用户提供数据业务服务。室外覆盖的类型包括居民小区（或结构类似小区的建筑物）和室外空旷区域（如高尔夫球场、风景区等），城市道路（如图2所示），高速公路等。

edatop.com

图2城市道路AP的布放

大唐移动独特的Mesh AP组网覆盖方式

大唐移动自适应网状组网（Mesh）通过各个多载频WLAN基站内置的智能组网机制，可在短时间内迅速完成无线宽带组网。小规模的网络可在数秒内组建完成，适应各种应急组网需要。基站可以任意拓扑进行组网，灵活适应各种组网环境需要；可以随时随地随需增加或减少网络节点数，如图3所示。

edatop.com

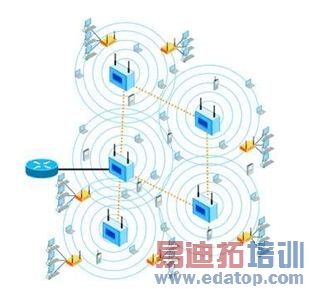

图3 Mesh组网示意图

Mesh AP组网有以下优点：

网络能够自动进行调整和适应。因此，无线宽带网络的移装、扩展非常方便。

基站可随时随地观察连接状况，并修复失效的连接，修复时间可在1秒乃至更短的时间内完成。

动态感知环境变化，进行网络优化：联合周边无线环境、业务要求，不断自动对基站之间的传输链路进行优化。

具备高可靠性：每个节点都与其他节点保持多条通讯链路。一个节点故障或遭到破坏，不影响整个网络继续工作。

强大的多跳传输：各个节点可以互相中继传输信息，每一跳的带宽损失小于5%，延迟增加小于2ms。

自适应射频规划：动态感知周边无线环境，进行射频分配和自动优化。

Mesh AP可灵活配置覆盖天线类型，根据工程现场情况选择使用鞭状天线或者定向天线。

五、小结

大唐移动通过在对诸如大型办公楼、商住楼、酒店、宾馆、机场、车站以及小型会议室、酒吧、休闲中心等室内场景以及公共广场、居民小区、学校校园、公园园区、商业步行街等室外场景进行WLAN覆盖，使WLAN网络与TD网络实现了共存，这一措施有力的弥补了TD-SCDMA网络带宽不足，为运营商提升数据承载能力发挥了巨大的作用。
