通信网中的时间同步问题

录入：edatop.com 点击：

1、问题的描述和分析

目前通信网中的各种设备之间的时间误差非常大。通信网的计费，运营管理，事件记录和故障判别需要统一的时间标准。现代通信网设备日益采用计算机平台，日益 IP化。采用软交换技术，时间同步采用TCP/IP时间协议NTP协议成为趋势。通信网内获得时间同步，要按照不同精度要求和稳定要求选择时间源，选择合适的时间传输技术和校准方法。

2、时间源的选择

现代标准时间源是原子钟。原子钟是原子频率的简称，是根据原子物理学和量子力学原理制造的高准确度和高稳定度的振荡器。物理原理是原子跃迁频率只取决于其内部特征而与外界电磁场无关，可以利用量子跃迁实现频率控制。因为原子钟振荡频率存在着系统的和随机误差，人们通常采用一组原子钟，用统计方法构成一个“平均原子钟”，取得原子时。

现在国际原子时由50多个原子钟计算得到。按照广义相对论四维时空框架，世界各国的原子钟按照规定的方法进行相互比对，其数据再由专门的国际机构进行处理，求出全世界统一的国际原子时（IAT）。UTC（CoordinatedUniversalTime协调世界时）是一个复合的时间标度，由原子钟驱动的时间标度和地球旋转速率为基准的时间标度组成。UTC时间可由国内计量标准机构和全球导航卫星得到。

铯原子钟有很高的准确度，稳定度和均匀度，准确度达到±3×10-15，长期稳定度±2×10-15，因此成为现代最高标准时间源，铷原子钟稳定性不够，但是成本低，GPS可校正铷原子钟，二者配合使用。我国电信系统采用的时间源有两种，一个是国内的原子时间源，在武汉和北京的铯原子钟，一个是GPS。全球定位系统GPS是美国卫星导航系统，GPS发送美国海军天文台的UTC（USTU），为全世界用户提供时间服务，美国海军天文台的UTC由20多个铯原子钟形成，这种时间源完全能够达到电信网内各种设备时间同步的精度要求。

GPS时钟与地面钟不同，要考虑狭义相对论中的卫星和接收机相对于地心惯性坐标系移动的校正，和广义相对论中卫星和接收机引力周期变化的校正，以使用户更准确的得到时间。

3、授时技术的选择

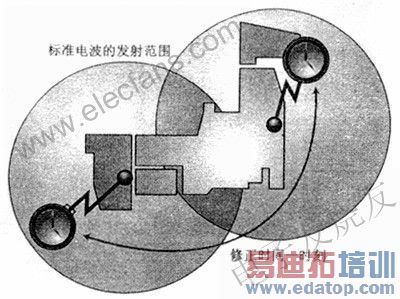

授时服务为国家计量机构提供，为用户提供3种信息：日期和时刻，精密的时间间隔，标准频率。在我国可以主要得到下面授时信号。（1）地面无线电波授时：国内有BPM短波授时和BPL长波授时。都有精度高，覆盖大的优点，如图1所示。

edatop.com

图1　地面无线电波授时

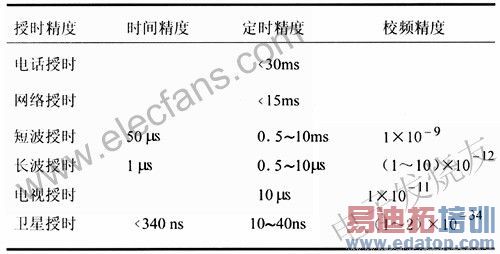

卫星授时GPS导航系统：提供的时间信号对世界协调时跟踪，精度优于100ns。GPS全球覆盖，接收设备体积小，可以接收6颗卫星信号，可用来提供 2.048Mbit/s基准时间信号。俄罗斯的GLONASS卫星导航系统：目前系统未完成完善，接收设备商业化不够。中国的北斗导航系统：精度达到 50ns，目前覆盖中国，同步卫星信号接收设备体积较大，系统还未建成。（3）网络授时：通过互联网授时。使用 NTP（NetworkTimeProtocol，网络时间协议，RFC1305）。（4）电话授时：通过公共电话网，用户用调制解调器接首时间信号。（5）电视授时：通过电视网授时。（6）电信有线传输网授时表1是授时精度比较表1

edatop.com

授时精度比较从表1比较看出，无论是精度，还是覆盖范围来看，以卫星授时最佳，采用美国GPS系统较佳。GPS得到比较好的维护，可靠，终端商业化。在通信网中GPS要与各级原子钟主备用。
4、NTP协议的网络时间同步

随着通信网日益IP化，通过IP网络，使用NTP（NetworkTimeProtocol，网络时间协议，RFC1305）修正通信系统内部时间。NTP采用客户机/服务器模型，NTP服务器端口等待发送到此端口的UDP报文，响应其他设备作为客户机向NTP服务器发送请求，发送32位整数表示的当前时间报文、计算精确度和稳定度的信息，客户端接受信息后调整本地时间。

RFC1305属于TCP/IP协议族，这种协议传送时间的要点是取得传送的时间延迟并进行延迟补偿，协议的传输延时与时间偏差计算方式是一种实时的动态机制，采用Filtering和Selection算法，包括Clock-Filter算法，interval-intersection算法，clustering算法。客户端可以和几个时间服务器对时，用算法过滤来自不同服务器的时间，选择最佳的路径和来源来校正时间。每一个时间报文内包含最近一次的事件的时间信息、包括上次事件的发送与接收时间、传递现在事件的当地时间、及此包的接收时间。在收到上述报文后即可计算出时间的偏差量与传递报文的时间延迟。

仅从一个时间服务器获得校时信息，不能校正通讯过程所造成的时间偏差，而同时与许多时间服务器通信校时，就可利用算法找出相对较可靠的时间来源，然后采用它的时间来校时。时间服务器用算法将先前8个校时报文计算出时间参考值，以时间参考值判断后续校时包的精确性，如果后续有相对较高的离散程度，表示这个对时报文的可信度比较低。时间服务器可以利用以下3类工作方式：symmetric：时间服务器可以从远端时间服务器获取时钟，也可提供时间信息给远端的时间服务器。

此一方式适用于配置多个时间服务器，可以提供更高的时间精确度给客户。Client/server：局域网的环境，时间服务器接收上级时间服务器的时间信息，并提供时间信息给下层的用户。broadcast：局域网的环境，时间服务器以广播的方式周期性地将时间信息传送给其他时间服务器，其时间仅会有少许的延迟，配置简单，精确度并不高。最高时间服务器要以高精度时钟参考，一般是GPS信号。

国际互联网的NTP时标以UTC时标为基础，以1972年1月1日0时起，这个时间NTP计为2272060800s（以1900年1月1日0时为起点），例如UTC时间的1990年12月31日23：59：59，NTP时标为2871590399s。如果构建用户自己的NTP授时网，可以自己选择起点，中国科学院国家授时中心以1999年12月31日起。RFC1305规定系统配置一套最高15层服务器的系统，每层时间服务器的精度以Stratum 定义，Stratum1时钟精度大约比授时信号差10倍，按照系统和设备时间精度需求，选择级别和传输技术。TCP/IP协议族另有Daytime协议（RFC867）、Time协议（RFC868）与NTP配合。SNTP协议（RFC2030）是NTP的简化版本，没有NTP复杂的算法，一般在 windows上的实现，如图2所示。

edatop.com

图3　省内电信时间同步网参考商用产品测试指标，Stratum1授时精度达到1～10ms，估计Stratum2访问Stratum1达到 10-100ms，Stratum3达到100ms-1s，整个时间网络分2-3级，达到100ms级，满足电信网秒级精度要求。如果要求更高时间精度，例如信令分析，在电信网中用DDN专线传输时间信号，精度达到1～10ms。

6、时间服务器选择

Stratum1时间精度决定于时间源和硬件接口，如果采用原子钟和高速接口可以达到10ms内。Stratum1时间服务器要在计算机上直接插入PCI总线定时板卡用于接收和维持时间信息，就可以直接连接并同步到标准时间源上——例如GPS或短波接收机，它们可以独立维持时间而不受主机操作的影响；板卡上的晶体振荡器有足够的精确度。精度要求较高的，例如信令分析，采用GPS与较便宜的铷原子钟配合。WINDOWS2000或UNIX系统作为时间服务器。根据客户端数量，校准频率和加密处理来选择服务器性能配置。

7、通信设备内部时间源

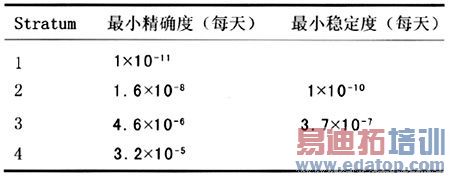

通信设备也要采取措施提高时间源精度和稳定度。选择合适振荡器级别。表2
