基于TDA5210的868 MHz无线接收模块设计

随着无线技术的发展，无线控制应用已经深入各行各业，安防、汽车电子、玩具等随处可见无线遥控的应用。目前市面上无线遥控产品比较多工作在315 MHz和433 MHz的频段，主要采用ASK调制方式。与此同时，在这两个频段上的干扰源也比较多。特殊行业的产品由于关系到人身安全，对系统的稳定性要求苛刻，需要尽可能地减少同频干扰，比如医疗监控，无线温度采集系统，汽车胎压监测等应用，因此采用868 MHz频段比采用315 MHz和433 MHz频段具有更少的干扰源。目前市面上能够提供868 MHz无线接收芯片的芯片厂家非常少，英飞凌(Infineon)公司是少数能够提供868 MHz单芯片接收芯片的厂家。本设计采用英飞凌TDA5210接收芯片，采用ASK(振幅键控)调制方式，设计简单，易于调试，接收灵敏度高，抗干扰性能强。

1 TDA5210接收芯片简介

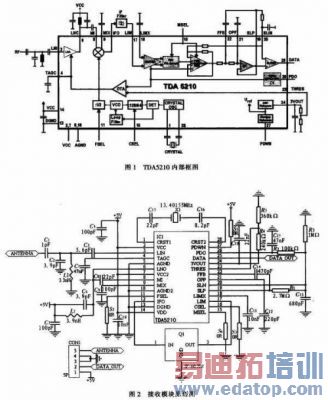

TDA5210是一款低功耗，单芯片FSK／ASK超外差接无线收芯片，其工作频段为810～870 MHz和400～440 MHz，该芯片集成度高，只需要少量外围器件就可以完成应用，其引脚与英飞凌公司的ASK接收器TDA5200兼容。TDA5210芯片内置低噪声放大器(LNA)、双平衡混合器、压控振荡器(VCO)、锁相环(PLL)、晶振、限幅器、锁相环FSK解调器(PLLFSK dcmodulator)、数据滤波器(data filter)、数据限幅器(dataslic-er)、峰值检波器(peak detector)等电路，同时它还具有自动休眠功能，可以减少电池消耗，适用于对功耗要求比较高的场合。图1为TDA521 O内部框图。

edatop.com

2 原理图设计

接收模块原理图如图2所示。由C1，C2，L1，C3组成的滤波网络，对天线端的无线信号进行匹配，将带宽频率范围内的微弱信号送至LIN引脚；信号经过芯片内部的LNA(低噪声放大器)放大后，进入MI引脚与VCO产生的信号进行混频，将高频信号中的数据信号分离出来，然后经过一个10．7 MHz的陶瓷中频滤波器，再经过内部限幅器LIMITEB，最后信号被一个比较器分离，产生最终的数据电平信号。

3 PCB(印刷电路板)设计和器件选型

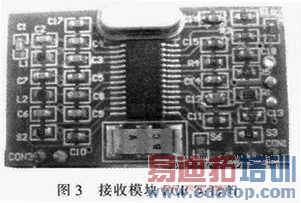

在一般的应用中，为了设计的方便，同时也为了减少系统对无线接收电路的干扰，接收模块都是以独立模块的形式出现，并且其物理尺寸一般比较小，这就要求在进行PCB布线的时候元器件的排布尽可能紧凑，各个元件之间的走线距离要尽可能短，以降低信号干扰。另外，天线对于模块的接收效果至关重要，因此在布线的时候，对于在PCB上的铜箔天线部分，其走线尽可能靠近PCB板边缘，并且要远离干扰源晶振和中频滤波器，这样可以改善模块的接收效果。接收模块PCB实物图如图3所示。

edatop.com

关键器件的参数选择对于无线信号的接收至关重要，因此选择合适参数的器件可以提高接收模块的接收效果，降低噪声。TDA521O是窄带RFIC，晶振的偏差和晶振负载电容的不一致都会影响接收灵敏度，建议采用规格为13．401 55 MHz，频率偏差为10 ppM，负载电容采用12 pF。中频滤波器对于接收效果也有很大影响，其主要参数有：中心频率，3 dBbandwidth等，中心频率需采用10．7 MHz；3 dB bandwidth应该选择(150±50 kHz)，如果带宽参数选小了，导致在中心频率正常范围内的信号无法通过，影响接收距离，如果带宽选择大了，将产生大量的无线噪声，极端情况下噪声甚至会淹没正常的信号。另外，天线后端的电容和电感的品质也很重要，建议选择品质比较高的器件品牌。

4 硬件调试

根据TDA5210内部结构，模块调试可以根据接收信号的走向，用示波器对信号走向中的各个关键点进行信号测量，以判断各个部分的器件电路是否工作正常，调整相应部分的器件参数提高信号的输出强度。可以依次测试Pin17(LIM)、Pin 20(SLIN)、Pin 25(DATA)，各个关键测量点，各个引脚的信号基本波形如图4。

edatop.com

从图5中可以看出，增加磁珠后，噪声受到抑制，接收效果明显改善。

5 无线模块应用

5．1 系统框图

无线智能门禁系统采用基于TDA5210的无线接收模块，如图6所示，系统主控芯片采用飞思卡尔MC68HC908JK8，该单片机具有8 K的可编程Flash存储器，256字节RAM片上存储器，2个16位定时器，13路A／D输入通道，同时具有输入信号捕捉，PWM输出等功能，在5 V的工作电压下，最大总线频率可以达到8 MHz，同时具有很高的电磁兼容性能，适用于对电磁干扰要求比较高的系统。

edatop.com

系统的输入部分包括：接收无线信号输入、按键输入、拨码开关输入、电位器A／D输入、光电信号输入。系统的驱动输出部分包括电机驱动输出、灯光驱动输出、指示灯输出。

遥控器端数据编码芯片则采用Microchip HCS301，HCS301是一款基于Keelog滚动码技术的编码芯片，与固定编码的芯片相比，其具有很高的系统安全性能，非常适用于对安全性要求比较高的场合。系统存储器采用ATMEL公司的EEPROM AT24C02芯片。

5．2 系统软件设计

主控板接收端没有采用Microchip的keelog硬件解码芯片HCS512，而是采用软件解码的方式，这样既增加了软件控制的灵活性，又可以减低系统的成本。从无线接收模块输出的电平脉冲信号，接到单片机的外部中断口，控制程序根据HCS301的数据脉宽电平规格，进行解码。主控程序根据遥控器发送过来的按键信息，对门进行控制。

AT24C02用于保存学习过的遥控器发射芯片的ID号码，以保证主控板与遥控器的收发对应关系，一个主控板可以存储多组遥控器的信息，可以根据用户需要，实现一对一或一对多的对应关系。主控芯片根据拨码开关的状态组合，可以运行于不同的模式。同时，根据光电信号输入，主控芯片可以检测到门下方是有人或物体通过，避免造成人或物品被误压的事故。电位器用于产生不同的A／D值，不同的A／D值对应于不同的时间档位，进而控制不同类型门的开关行程。系统除了可以用遥控器控制以外，还可以通过按主控板上的按键进行相应的控制。

采用868 MHz频段的无线智能门禁系统与采用315 MHz，433 MHz的系统相比，具有更少的干扰源，同时采用基于TDA5210接收模块的无线控制系统具有很高的灵敏度和抗干扰性能。

6 结束语

本文阐述了基于英飞凌TDA5210电路的868 MHz无线接收模块的设计，详细说明了信号调试过程中的方法，并分析了高频噪声的产生原因，提出了信号抑制的方法。分析了其在智能门禁系统中的应用，该智能门禁系统已经批量生产，系统非常稳定。
