LTE引入后多模多频段终端的挑战

摘要：针对LTE引入后多模多频段选择对终端产品体积、成本、性能等方面所带来的挑战进行了深入分析和研究，并给出了现阶段解决上述挑战的射频芯片和射频前端参考设计架构。

1 引言

LTE作为3G后续演进技术以其高数据速率、低时延、灵活的带宽配置等独特技术优势，被业界公认为是下一代移动通信的演进方向。据全球移动设备供应商协会(Global Mobile Suppliers Association，GSA)发布的关于LTE演进的最新报告显示，截至2011年5月，全球已有80个国家和地区的208家运营商正在对LTE进行投资，其中已有20个商用网络交付使用，到2012年底预计至少将有81个网络提供LTE商用服务。但是，LTE毕竟是一种新兴技术，其网络部署是个逐步推进的过程，这意味着在未来相当长的一段时期内全球运营商都将面临LTE网络与现有多网并存这一共性问题。因此，为满足LTE引入后业务的连续性以及国际漫游需求，多模多频段终端将是市场过渡阶段一种必然选择。

本文结合LTE引入后的多模多频段需求，深入分析了多模多频段终端在产品实现上所面临的性能、体积、成本等一系列挑战，力求通过解决射频实现方面的技术难点来提升多模多频段终端产品的市场竞争力。

2 多模多频段需求分析

对于运营商而言，LTE引入后不但要求其终端在原有多模的基础上增加支持LTE模式及相应的工作频段，还要增加可以确保用户实现国际漫游的工作频段。不同于2G/3G时代，目前全球分配的LTE频谱众多且相对离散，为更好地支持国际漫游，终端需要支持较多的频段。以中国移动为例，TD-LTE引入后，为满足自身的运营需求，终端至少需要支持TD-LTE，TD-SCDMA，GSM三种模式和八个频段来确保业务的连续性，具体参见表1。为提升用户的国际漫游体验，终端还要支持FDD LTE模式，结合全球FDD LTE部署现状，目前NGMN建议终端至少需支持Band1/7/17(或13)3个频段才能实现通过FDD LTE漫游到日本、欧洲、美国的部分地区，而且随着FDD LTE在全球部署规模的逐步扩大，终端还要增加新的FDD LTE频段才能实现全球漫游。考虑到WCDMA的全球部署范围广、成熟度高且漫游能力强，为提升终端的国际漫游能力，还将鼓励终端支持WCDMA模式及相应的工作频段。表1给出了全球各制式主流部署频段。

edatop.com

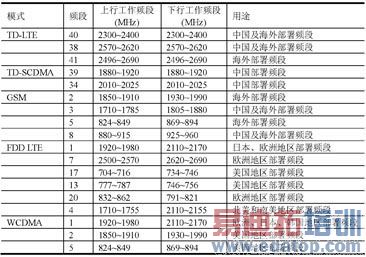

表1 各制式主流部署频段

3 多模多频段终端实现所面临的挑战

无线通信模块由芯片平台、射频前端和天线3大部分构成。图1为终端无线通信模块的通用架构图。其中，芯片平台包括基带芯片、射频芯片以及电源管理芯片等，射频前端包括SAW(Surface Acoustic Wave，声表面波)滤波器、双工器(Duplexer)、低通滤波器(Low Pass Filter，LPF)、功放(Power Amplifier)、开关(Switch)等器件。基带芯片负责物理层算法及高层协议的处理，涉及多模互操作实现；射频芯片负责射频信号和基带信号之间的相互转换；SAW滤波器负责TDD系统接收通道的射频信号滤波，双工器负责FDD系统的双工切换以及接收/发送通道的射频信号滤波；功放负责发射通道的射频信号放大；开关负责接收通道和发射通道之间的相互转换；天线负责射频信号和电磁信号之间的互相转换。

edatop.com

表2 多模多频段选择对滤波器件数量的影响

(2)功放

与滤波器件不同，功放不但和多频段有关，而且还受多模的影响。针对相同频段的不同模式，其功放架构也不尽相同；若频段和模式需求明确，可以在同一个功放的相同频段上支持多种模式。多频段的引入会导致功放器件数量的增加，受限于带宽和效率等指标，单个功放无法支持从700MHz到2.6GHz，这意味着终端支持多模多频段必须采用多个功放，由此会影响终端的成本、体积和市场竞争力。

(3)开关

开关的复杂度与射频前端发射通道和接收通道的数量密切相关。对于具有接收分集的移动通信系统而言，通常需要配置两套开关器件，其中一套用于控制主接收通道和发射通道的相互转换，另一套用于控制分集接收通道的相互转换。这意味着引入多个LTE频段后不但会增加开关的数量，还会增加每个开关的复杂度，终端将面临接收性能下降，PCB占板面积提升，成本增加的挑战。

综上所述，在基带芯片支持多模的前提下，引入TD-LTE后多模多频段终端产品实现面临的挑战主要来自射频芯片和射频前端。

4 多模多频段终端实现优化方案建议

为了提高多模多频段终端产品的接收性能、降低PCB占板面积和成本，建议采用基于独立接收通道的射频芯片架构结合射频前端模块化方案来优化多模多频段终端产品实现。图2是结合表1全球各制式主流部署频段需求给出了多模多频段终端产品优化实现方案架构图。

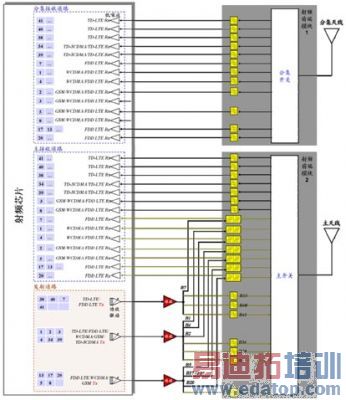

图2 多模多频段终端产品优化实现方案架构图

4.1 优化的射频芯片实现方案

由图2可以看出，为了确保射频接收性能，建议针对明确的多模多频段需求采用独立接收通道支持各个频段，避免在外围电路增加开关来匹配前端滤波器所引起的性能损耗。在射频芯片架构设计过程中，还需重点解决好如下问题：

(1)多种模式共频段的实现

建议采用一条接收通道支持多模，从而可以减小射频芯片的面积和成本。例如，若要求终端在WCDMA和FDD LTE上均支持Band1，则可以通过在覆盖Band1频段范围的接收通道上配置不同的信道选择滤波器参数等指标来实现对双模的支持。

(2)射频芯片架构的灵活性

建议从全球市场的角度整合LTE频谱分配以及运营商部署情况，在满足必选频段基于独立接收通道实现的基础上，扩大每条射频接收通道覆盖的频率范围，使得单个射频接收通道可以提供多种频段选择，以便快速适应多样化的市场需求，避免因反复流片而引起的成本增加和供货不及时。

4.2 优化的射频前端实现方案

多频段引入后，如果射频前端仍然采用分立器件方案进行产品实现，那么势必会造成终端产品的体积和成本增加。为此，建议采用模块化方案来优化射频前端实现。通常模块化方案的集成度越高，则PCB占板面积就会越小，但是成本方面的增减还与该类射频前端模块的市场需求量有关。因此，厂商可以根据自己的终端产品研发策略来定制不同集成度的射频前端模块。图2给出的是集成度较高的一种模块化实现方案，考虑到采用3个宽频功放就可以覆盖多频段的需求，所以此处未对分立的功放器件进行模块化，但终端厂商可视自身需求而定。考虑到频段数量对滤波器件和开关影响较大，所以将这些器件按照分集接收通道和主收/发通道集成为两个射频前端模块，将显著减小终端产品所面临的体积挑战。与此同时，随着市场规模的不断扩大，产品成本也会显著下降。

5 结束语

全球LTE频谱离散，为满足国际漫游需求，未来多模终端需支持更多的频段，这将导致射频前端器件堆积。本文结合产业实际能力，建议针对明确的多模多频段需求采用“基于独立接收通道的射频芯片架构结合射频前端模块化方案”来优化终端产品在实现过程中所面临的性能、体积和成本等问题。
