众不同的WiMAX产品

类似于以太网和无线局域网（WLAN）技术规范，WiMAX无线网络标准基于一种大幅降低企业网络建设成本、提高网络效率的网络设备设计理念。WiMAX无线网络面临的最大挑战是，将其技术优势拓展应用于范围更加广阔的公共网络。

技术规范解读

IEEE 802.16标准规定了一个包含两个核心组件的系统：用户站点（SS）或用户端设备（CPE）和基站（BS）。一个基站和一个或多个用户站点可以构成一个 点到多点（P2MP）结构的小区。在无线通信过程中，基站控制小区内部的所有通信活动，包括任何用户站点接入无线通信网络、指配相应的服务质量（QoS） 等级和根据网络安全机制管理网络。

利用多个基站，可以配置一个无线通信网络。采用正交频分复用（OFDM）技术，这个小区的覆盖范围最高 可达方圆30英里；但是，这是在良好的无线通信环境条件下，并且只能提供最低数据率。一般而言，实际可行的小区覆盖范围约为5英里甚或更小。请注意，也可 以在点到点（P2P）或网状网络结构中采用WiMAX标准，利用成对的定向天线，实现高于P2MP网络的系统有效覆盖范围。

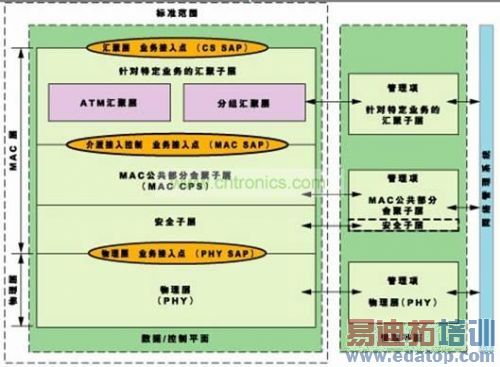

802.16 MAC协议是专门针对P2MP无线接入环境而设计的，可以支持诸如ATM、以太网和互联网协议（IP）等传输协议，并且可以通过特定的汇聚层（如图1所 示），适应未来的技术发展。MAC层还可以利用物理层来实现很高的数据吞吐量，同时提供符合ATM标准的服务质量（QoS），如UGS、rtPS、 nrtPS和尽高带宽（BE）（如图2所示）。

在802.16网络框架结构中，可以根据链路状况，向用户终端动态分配上行和下行突发配置，从而实时地为用户终端折衷选择通信容量和强健性。此外，相比于非自适应系统，802.16网络实现了2倍（平均值）的通信容量。

802.16 MAC采用了一个可变长度协议数据单元（PDU）和其他创新概念，显著提高了网络效率。例如，可以将多个MAC PDU并置到一个SINGLE BURST（单次突发中），从而节省物理层（PHY）开销。也可以将多个业务数据单元（SDU）并置到一个MAC PDU中，以节省MAC报头开销。通过数据包分段，可以利用多个帧来发送很大的SDU，确保服务质量。此外，可以利用有效负载报头压缩，降低SDU报头冗余造成的开销。

802.16 MAC协议采用自矫正带宽请求/授予机制，消除了确认延迟，并且实现了优于传统确认机制的服务质量。取决于各种业务的服务质量和流量参数，用户终端可以选择请求不同的带宽。

edatop.com

图4——数据包调度程序的功能及其为不同用户类型调度相应的资源
随 着用户数量日益增加，多径衰落和路径损耗变得更加显著。基于正交频分复用（OFDM）技术的正交频分复用多址（OFDMA）技术不会受到符号间干扰和频率 选择性衰落的影响。传输速率的高低取决于宽带无线接入（BWA）系统是否能够实现灵活、高效的资源分配。如果采用跳频技术和自适应调制技术来分配副载波， 并且由发射机生成信道增益，则可以大幅提高系统性能。最优解决方案是每次都向用户分配最佳信道。当然，这个过程没有听起来那么简单，因为适用于某个用户的 最优副载波也可能是适用于另一个用户的最优副载波，并且这个用户没有其他良好副载波可供使用。服务质量要求的定义是，在每次发射中，向每个用户提供特定的 数据传输率和误码率（BER）。

虽然关于WiMAX标准及其相对于传统无线通信标准的优越性的讨论始终沸沸扬扬，但是，当前的发展趋势表明，WiMAX标准非常适于在无线通信网络上实现语音、数据和视频业务。

伸缩自如的OFDMA

IEEE 802.16无线城域网标准中的OFDMA物理层模型提出了“灵活伸缩性”这个概念。一个伸缩自如的物理层允许基于标准的解决方案在从1.25MHz至20 MHz的信道带宽上，以固定的副载波间隔，向固定用户终端和便携式/移动用户终端，提供最优网络性能，并且保持很低的系统成本。这种灵活伸缩性主要归功于每个信道带宽具备不同的FFT样本数的子信道结构。

WiMAX技术规范还支持高级调制和编码（AMC）子信道、混合自动重复请求（HARQ）、高效率上行子信道结构、多入多出（MIMO）、覆盖增强安全信道、不同的副载波分配技术和多样化机制。WiMAX MAC层利用CQI和HARQ请求的反馈信息，实现了灵活伸缩性。

实现WiMAX系统的主要挑战

在 实现WiMAX系统时，面临的最为严峻的挑战大概是确定处理器应当执行哪些任务以及硬件或者更确切的说，基于FPGA的加速器应当执行哪些任务。确定这种 硬件和软件分工的关键是找到系统性能和处理要求以及产品上市速度之间的最佳平衡点。取决于实现这种折衷的方式，可以产生不同的用户端设备和基站实现。

WiMAX 用户端设备必须采用一个处理器，并且借助硬件加速器，实现诸如循环冗余码校验（CRC）和加密/解密等比较低级的MAC功能。另一方面，基站则需要从比较 低级的MAC加速器，升级为通过慢速通道/快速通道处理数据包。要在硬件中实现这个功能，基站的MAC层利用处理器（FPGA上的嵌入式处理器或外接处理 器）实现了速度较慢的管理和控制功能，同时利用支持硬件加速的FPGA逻辑结构，实现了速度较快的数据通道功能。

MAC层实现的关键在于利用适当的队列和调度机制，实现处理“三网融合”的语音、数据和视频业务。虽然IEEE 802.16标准对此类功能做出了明确规定，但是各种竞争性解决方案实现这种特性的具体方式却各不相同,有了Xilinx FPGA，设备制造商可以针对这个要求苛刻的系统设计领域，提供灵活的平台，开发、实现新的MAC层功能。

最新推出的Virtex-4 FX平台FPGA包含了一个短时延辅助处理器接口（APU）。通过这个接口，可以将自定义指令整合到软件代码中，再通过执行这些指令，改变逻辑结构，从而简化了硬件/软件划分过程。

Xilinx平台FPGA还可以支持诸如高性能前向纠错（FEC）等先进的数字信号处理（DSP）功能，有助于实现高级功能和产品差异化。得益于Xilinx推出的包含在低成本WiMAX FEC包中的优化Turbo Convolutional编解码器，系统设计师可以快速部署这些高效率的FPGA核心，在WiMAX基带芯片中实现灵活的FEC解决方案。

当 然，WiMAX基站设计还包含许多其他方面，Xilinx技术也可以有所贡献，但限于篇幅，本文暂不讨论。目前，Xilinx器件通常用于实现射频卡中的 高级DSP纠错算法，以及振幅因素缩小（CFR）、数字预矫正（DPD）和数字上变频器（DUC）和数字下变频器（DDC）等应用。通过以数字化方式矫正 功率放大器（PA）的特性，可以利用更加经济划算的模拟射频电路，从而节省大量元件成本，并大幅降低基站的总成本。

结束语

虽然关 于WiMAX标准及其相对于传统无线通信标准的优越性的讨论始终沸沸扬扬，但是，当前的发展趋势表明，WiMAX标准非常适于在无线通信网络上实现语音、 数据和视频业务。早在WiMAX标准化进程的最初阶段，Xilinx就已积极参与其中。我们的产品拥有独特的特性组合，能够帮助我们的客户迅速推出 WiMAX产品，占领市场先机。
