lora模块；各种接口lora无线模块资料分享
录入：edatop.com 点击：
LoRa1278|远距离|扩频无线收发模块
LoRa1278无线模块采用Semtech公司的SX1278器件，该器件采用了LoRa TM扩频调制跳频技术高效的接收灵敏度和超强的抗干扰性能，其通信距离，接收灵敏度都远超现在的FSK、GFSK调制，且多个传输的信号占用同一个信道而不受影响，具有超强的抗干扰性。
产品特点 >>
l 频率范围：433（可定制137-1020MHZ）
l 灵敏度高达-139 dBm
l 最大输出功率：20 dBm
l 低接收电流：10.3 mA
l 休眠电流<200 nA
l 数据传输率：@FSK,1.2-300 kbps
l @Lora TM，0.018-37.5 kbps
l Lora TM、FSK、GFSK和OOK调制模式
l 1.8-3.7 V供电
l 127分贝动态范围RSSI
l 256个字节FIFO与CRC跳频功能
l 内置温度传感器和低电量指示灯
l 信号无阻塞
l 工作温度范围：-40 ~ +85°C

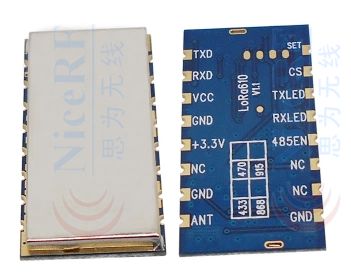

Lora610扩频串口无线数传模块
产品简述 >>
LoRa610是一款基于Semtech公司SX1276/1278芯片研发的无线数传模块，该器件采用了LoRa TM扩频调制跳频技术高效的接收灵敏度和超强的抗干扰性能，其通信距离，接收灵敏度都远超现在的FSK、GFSK调制，具有超强的抗干扰性。此模块设计100mw的输出功率，体积十分小巧，在无线抄表，远程工控等行业得以广泛地应用。
产品特点 >>
n 空旷传输距离可达5000米 @低速率
n 工作频段：433/470/868/915 MHz可选
n 通讯频道多达40个
n 串口参数设置多样化
n LORA调制模式
n TTL电平接口
n 灵敏度高达 -139 dBm
n 最大输出功率：100 mW （+20 dBm）
n 工作电压范围：3.3 ~ 6.5 V
n 工作温度范围：-40 ~ +85 °C

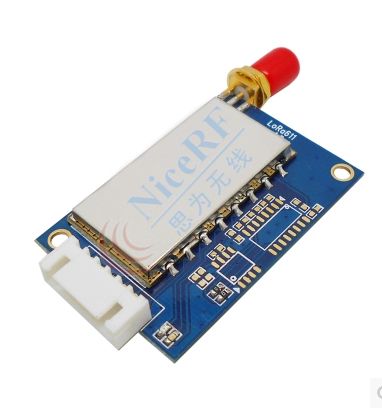

Lora611|扩频串口无线数传模块|100mW TTL 232 485接口
LoRa611是一款基于Semtech公司SX1276/1278芯片研发的无线数传模块，该器件采用了LoRa TM扩频调制跳频技术高效的接收灵敏度和超强的抗干扰性能，其通信距离，接收灵敏度都远超现在的FSK、GFSK调制，具有超强的抗干扰性。此模块设计100mw的输出功率，可选TTL，232，485三种常用的电平接口，在无线抄表，远程工控等行业得以广泛地应用。
产品特点 >>
n 空旷传输距离可达5000米 @低速率
n 工作频段：433/470/868/915 MHz可选
n 通讯频道多达40个
n 串口参数设置多样化
n LORA调制模式
n TTL/232/485电平接口
n 灵敏度高达 -139 dBm
n 最大输出功率：100 mW （+20 dBm）
n 工作电压范围：3.3 ~ 6.5 V
n 工作温度范围：-40 ~ +85 °C
技术探讨或者购买模块欢迎加QQ:2355642259程工

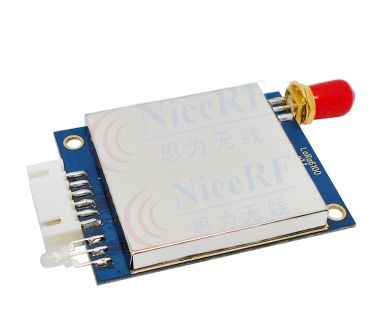

1W LORA6100大功率远距离串口转无线模块 透明传输
产品简述 >>
LoRa6100是一款基于Semtech公司SX1276/1278芯片研发的大功率无线数传模块，该器件采用了LoRa TM扩频调制跳频技术高效的接收灵敏度和超强的抗干扰性能，加上外部集成PA器件使其通信距离，接收灵敏度都远超现在的FSK、GFSK调制，具有超强的抗干扰性。此模块设计1W的输出功率，体积十分小巧，在无线抄表，远程工控等行业得以广泛地应用。
产品特点 >>
n 空旷传输距离可达8000米 @低速率
n 工作频段：433/470/868/915 MHz可选
n 通讯频道多达40个
n 串口参数设置多样化
n LORA调制模式
n TTL/232/485电平接口
n 灵敏度高达 -139 dBm
n 最大输出功率：1W （+30 dBm）
n 工作电压范围：3.3 ~ 6.5 V
n 工作温度范围：-40 ~ +85 °C
技术探讨或者购买模块欢迎加QQ:2355642259程工
小编您好，我想问下LORA模式怎么通过编码率，带宽和扩频因子 计算波特率呢
不好意思，回复晚了.
波特率=带宽/(2的扩频因子次方）/编码率
可是我看数据手册上面给了个表格是这样的
下载附件 保存到相册
2016-9-7 16:27 上传
标称比特率就是波特率吧?用您刚才的公式计算结果不对呀
7800/4096=1.9043 ；1.9043*12*0.8=18.28
10400/4096=2.539；2.539*12*0.8=24.37
.
.
.
500000/4096=122.07；122.07*12*0.8=1171.87
算起来差不多啊。
请问是如何组网的，都需要哪些器件，价格都是多少?
最简单的组网，可以做个一发两收或两发一收的网络。几百元就可以实现。具体的器件，你可以加我QQ详谈。
学习！
小编，我想咨询一下，现在我们有这么一个应用：LORA终端是根据传感器随机触发进行发送的，且是多点（发送）对一点（接收），即我们的接收终端也采用同样的LORA终端，我们目前采用LORA点对点的方式，接收这块功耗和对数据冲突的处理没有很好的解决，请问你你们有没有好的解决方案?
你好，这个应用里面的接收功耗和数据冲突都有办法解决。
程工，已经添加你QQ，麻烦通过一下，具体QQ聊
请教一下后面为什么是*12*0.8
SX1276 SX1278 技术和芯片 联系QQ2668362805 Lora只限技术人员入群 468205110
Microsoft Network Monitor
thank！thank！thank！thank！thank！thank！
多谢~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
LoRa是个好产品，正在开发。
