关于nrf52832频偏的问题
录入:edatop.com 点击:

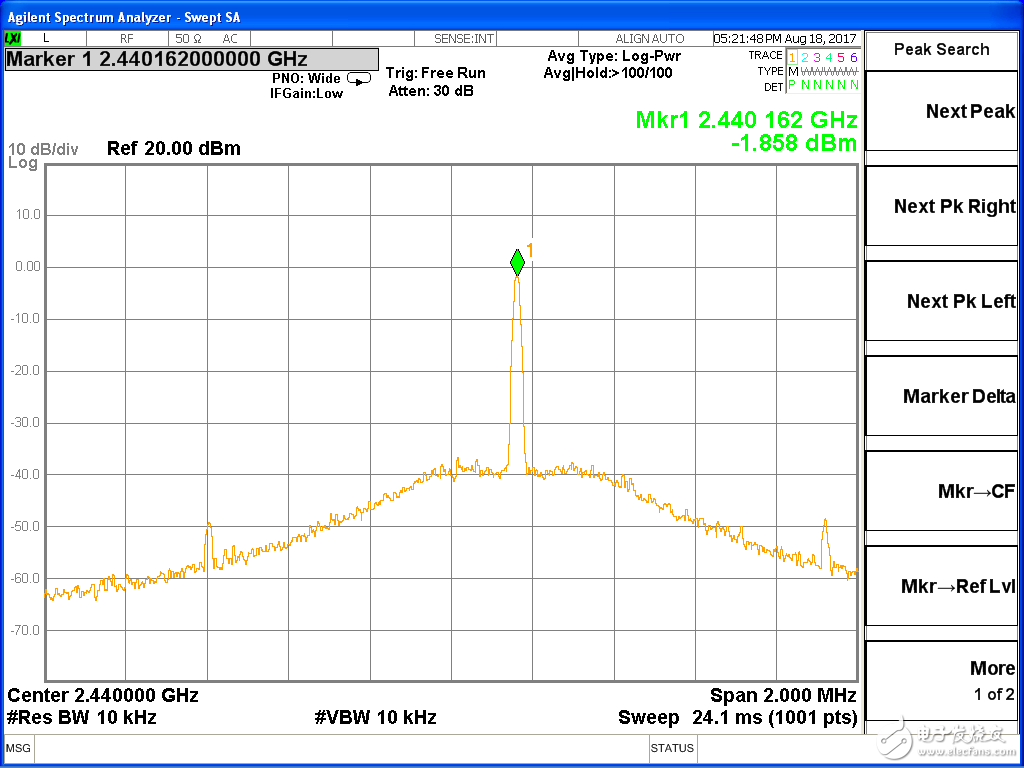

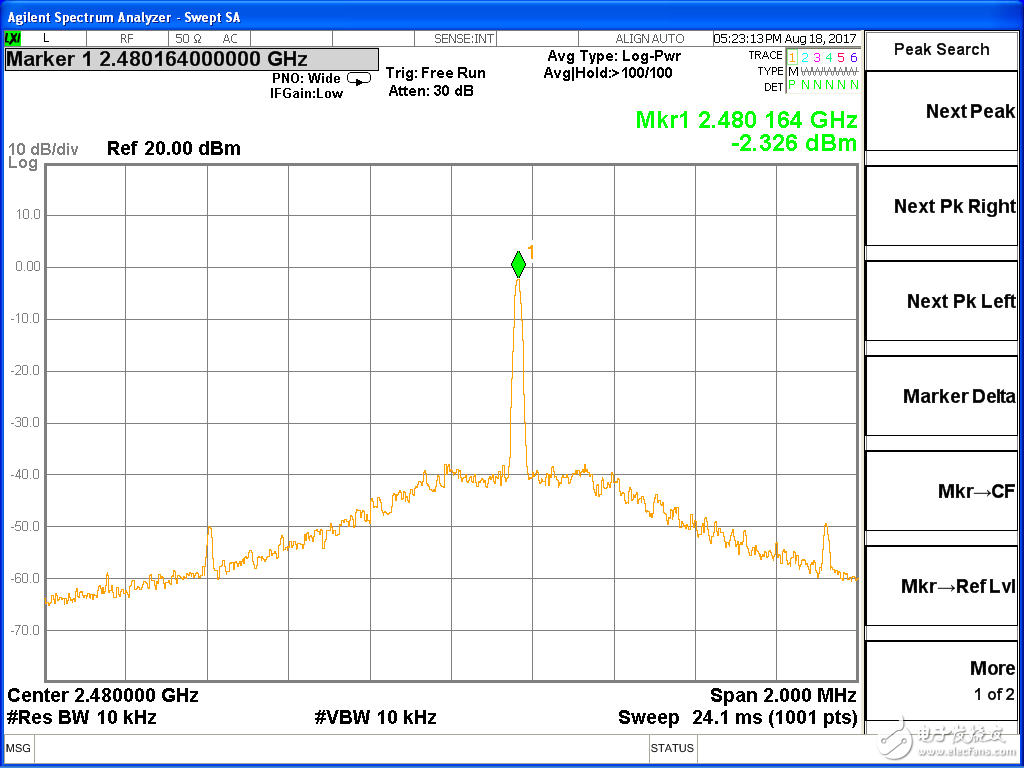

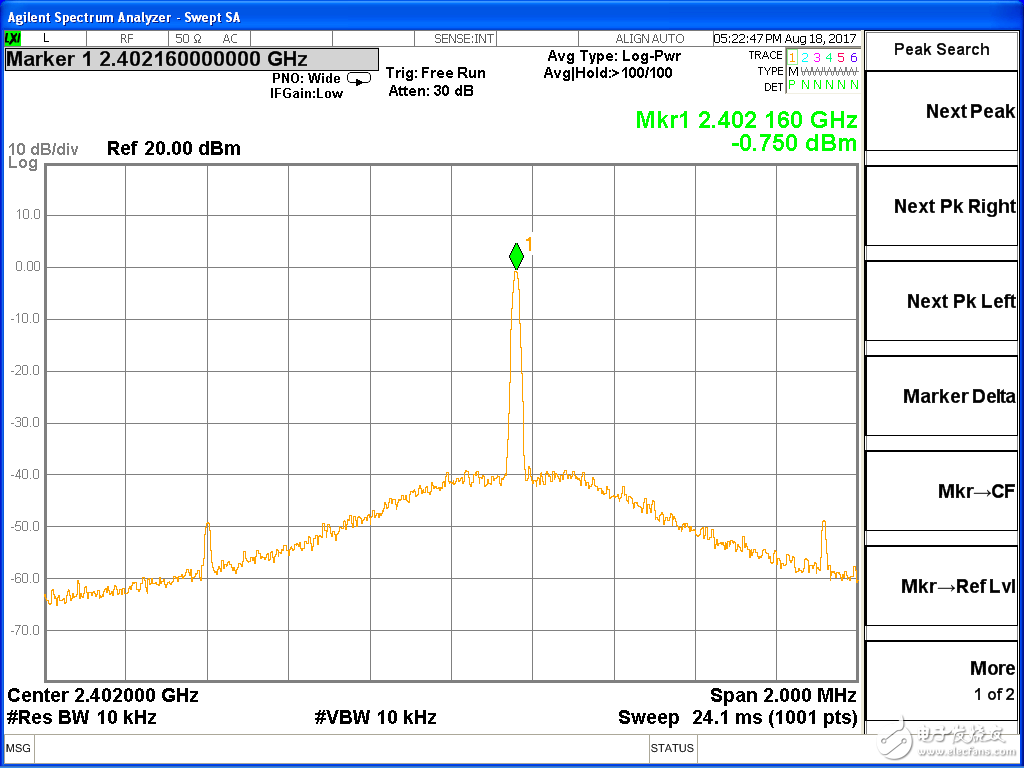

我们现在有一款产品用的nrf52832,因为要在日本卖,正在做telec认证,结果是频偏fail,如下图:
查了一下,低频时钟我们用的外部32.768kHz的晶振,精度是12.5PPM,按说不应该出现这个问题,求助各位大神这是什么问题,该怎么解决?
查了一下,低频时钟我们用的外部32.768kHz的晶振,精度是12.5PPM,按说不应该出现这个问题,求助各位大神这是什么问题,该怎么解决?
对了,telec的标准是正负20PPM,也就是频偏正负48kHz以内,我们这图上偏了160kHz
自己顶
32.768KHz应该是RC时钟吧,这个蓝牙片子工作应该有个高频晶振的吧,建议你看看那个高频晶振的参数
我们也遇到了这个问题,,,后来测了一下32M晶振的频率偏了+500hz,但是射频偏了200多k。没办法,后来直接调整晶振的电容调整到32M -1.8k的频率才把telec过了。但是这个问题现在搞得很慌,感觉像是52832这颗芯片有问题,正在打算和nordic的FAE纠缠。
不知道这个问题你们解决了吗。
51822挺好用的,干嘛一定要用新的?
