如何修改开机Logo

录入:edatop.com     点击:

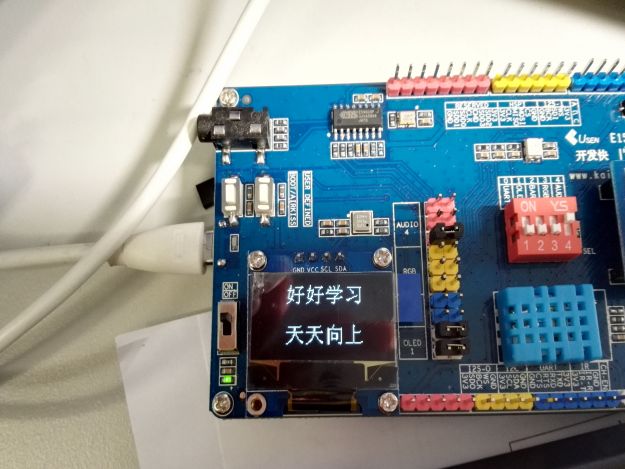

  首先,上个成果图,呵呵,大家一起好好学习,天天向上。

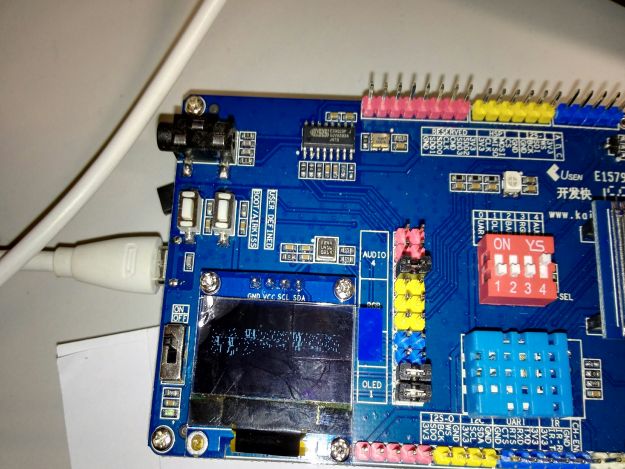

  替换开机logo,原理上很简单,原来是调用开发快图片数组的,现在改成调用我们自己生成的字模数组,那么我们首先去生成自己的字模数组。生成软件不必多说,网上很多,我也在最下面贴出来了,开始我没有注意字模的扫描顺序等,直接用软件生成一个数组,结果就像图2样乱码,脸红一个:


                         图2
后来,在源程序代码中et_iot_source\et_app\include\drive的Codetab.h文件中,如图3,找到了取字方式:共阴,列行(纵向取模),逆向输出(字节倒序)


                         图3

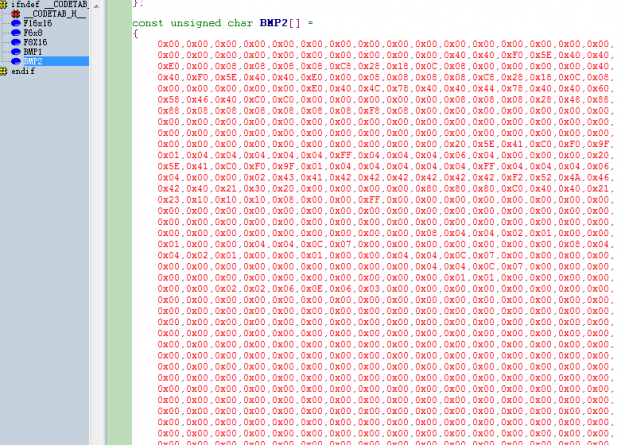

然后在Codetab.h中新建字模数组const unsigned char BMP2[],如图4,


                        图4

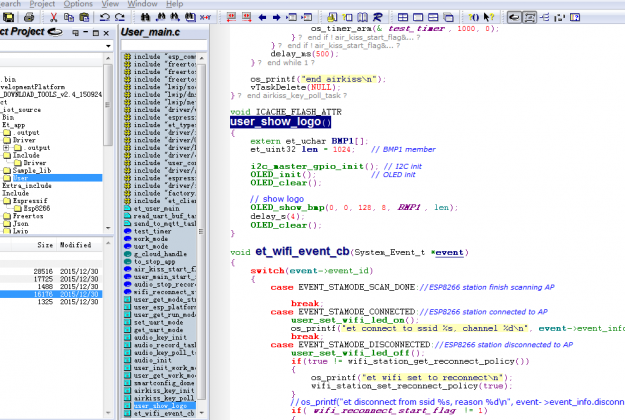

然后在User_mian.c中找到user_show_logo()函数,如图5


                        图5
把该函数中BMP1统统替换成BMP2,总共2处,如图6


                         图6
然后,编译,下载,最后结果,哈哈哈,好好学习,天天向上。
取模软件:字模3.zip(2.12 MB, 下载次数: 12)

2016-3-8 16:25 上传

点击文件名下载附件


感谢小编!下载学习!good good studay!
