双频无线路由器方案WiFi模块

介绍一款可以应用于双频无线路由器方案的1000Mbps WiFi模块SKW78。

应用领域：工业电子

方案类型：WIFI模块

主控芯片：SKW78内置3个联发科主芯片，MT7621A+MT7603E+MT7612E

1 模块简介

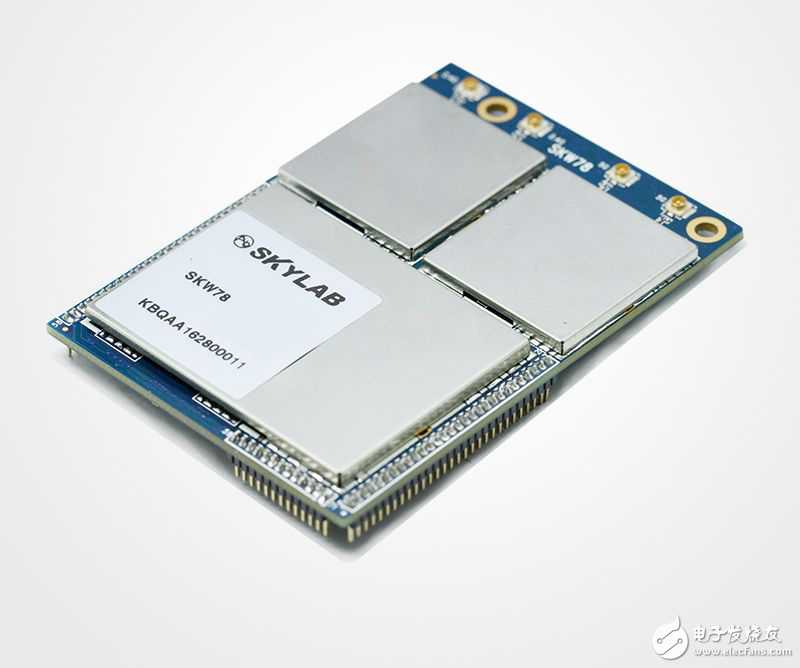

SKW78是一款1000Mbps的高速双频无线路由器模块，符合802.11a/b/g/n/ac Wi-Fi协议标准，集成3个千兆速率的WAN口或LAN口；2xMIMO 2.4GHz 802.11b/g/n WIFI和2xMIMO 5GHz 802.11a/g/n/ac WIFI。客户集成到电子设备上时，只需要提供一个 3.3V的供电电源即可。

模块采用MT7621A+MT7603E+MT7612E架构设计，有3个联发科主芯片，一个是集成了1个dual-core MIPS 880MHz, 3-port GbE switch, USB2.0, SD-XC的 MT7621A；另一个是集成了2.4G wlan 802.11n，MAC/radio 和internal PA and LNA的MT7603E；第三个是集成 了5G wlan 802.11ac, MAC/radio 和 internal PA and LNA的MT7612E。

2 不同带宽下速率

模块在ISM2.4G频段

20MHz的频宽能高达144Mbps的速率；

40MHZ的频宽能高达300Mbps的速率；

在ISM5G频段 ，80MHz的频宽能高达867Mbps的速率。 SKW78支持AP/Client/Router模式！

3 模块特征

芯片：MTK的MT7621A+MT7603E+MT7612E组合；

Flash/DDR3最大支持：高达128mbx16

闪存：高达64MB

尺寸：79（l）×51（w）×9（h）mm

符合标准：IEEE 802.11 a/b/g/n/ac;

频率范围：24120GHz～2488MHz,5180～5825MHz;

支持加密方式：WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI;

天线连接方式：I-pex座子；

支持2个千兆Lan口和1个千兆Wan口；

4通道（4T4R模式）同时工作时最大速率高达：1167Mbps;(2.4G 300Mbps/5G 867Mbps)

2.4g 2T2R模式与一个300Mbps的TX / RX PHY速率支持

5g 2T2R模式为867mbps Tx/Rx PHY速率支持

供电电压：DC 3V3 @1A;

采用插件方式跟底板连接：DIP-71；

拥有丰富的接口：USB2.0/I2C/I2S/GPIO/Wan/Lan/Uart/SD-XC;

可支持20MHz,40MHz,80MHz频宽；

4 应用领域

SKW78的应用领域比较多，简单说几个典型应用

（1）无线AP;

（2）11ac无线路由器；

（3）3G/4G无线路由器；

（4）无线中继/网桥/客户端；

（5）VPN;

（6）家庭网关
