蓝牙BLE微信IO控制模块应用开发

    2016年第三届中国IoT大会围绕物联网如何落地展开探讨，在这个物联网爆发前夕为此不懈努力付出的企业都是有情怀的公司，他们饿着肚子也在朝着这个方向前进。当人类不再是万物之灵、而是万物皆有灵性之时，此刻的物联网就在我们身边。
    作为物联网重要传输介质的：蓝牙BLE、WiFi、LoRa等技术充当着重要角色，我计划分成三个帖子进行讲述蓝牙BLE、WiFi、LoRa的应用开发。
    本帖从蓝牙BLE的微信IO控制模块应用开发开始。
第一节    微信控制模块之IO控制输出
第二节    微信控制模块之PWM输出

第一节    微信控制模块之IO控制输出

  我们这一节要做的是使用微信控制模块实现IO控制的功能，为了让我们能够客观直白地观察到现象，我们采用IO控制光圈的亮灭来实现。

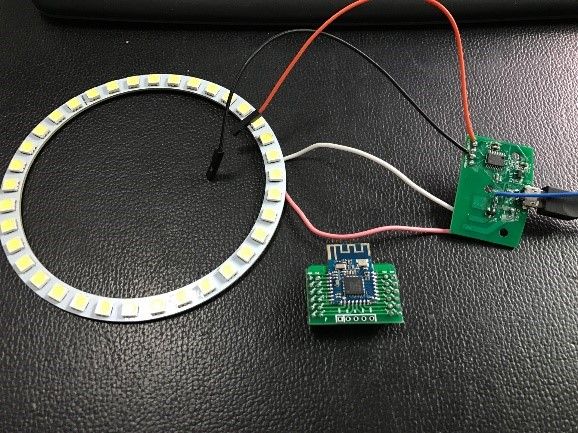

  本来这个PCBA的功能是一个开关控制左边灯圈的亮灭，现在我加入中间的蓝牙微信控制模块，使用手机来实现灯圈的亮灭。

  完成了这节，大家可以改造下自己家里的台灯。

  使用的蓝牙微信控制模块是我们深圳市馒头科技有限公司的MTWeChat，MTWeChat是深圳市馒头科技基于 TI CC2541 芯片设计的兼容蓝牙4.0 低功耗(BLE)单模蓝牙模块。支持微信AirSync 协议，主要应用于智能穿戴式设备、便携式医疗设备、 运动健身设备、智慧家庭、消费电子、工业控制等，可满足低功耗、低时延、近距离无线数据通信的要求。开发者无须了解低功耗蓝牙协议，开发支持低功耗蓝牙通信和微信平台的智能产品。

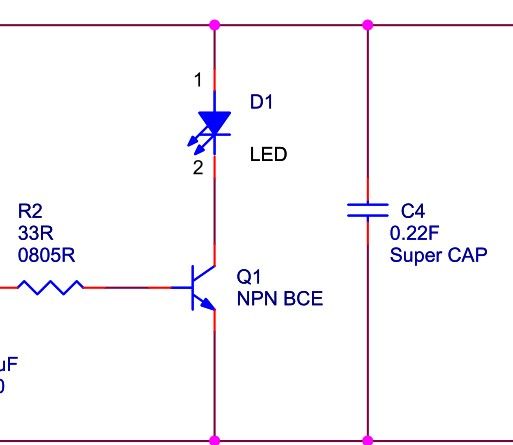

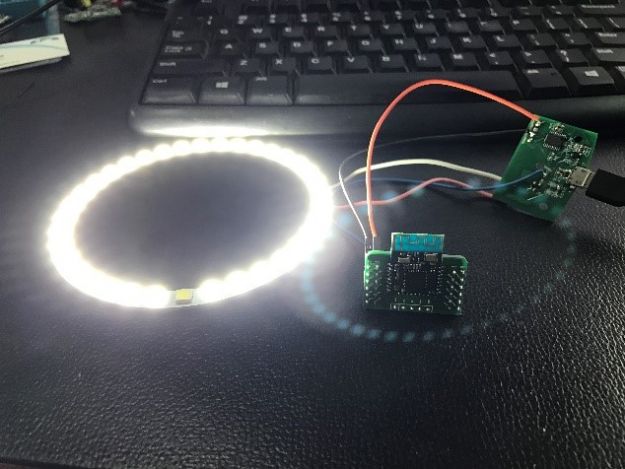

  先给MTWeChat模块上电，我们可以看到这个光圈点亮了。我改进的地方在R2电阻左边切断之前的电路，连接MTWeChat模块的IO引脚。这是一个NPN管（可以使用三极管或者MOS管，根据电流大小和应用自己可以选型），当R2电阻左边输入高电平，NPN管导通，光圈被点亮；当R2电阻左边输入低电平，NPN管导通，光圈被熄灭。根据这个原理，我们看下MTWaChat模块的资料。

  详细资料可以在网盘下载：http://pan.baidu.com/s/1i4ZiZg5

  我们只看IO控制部分：

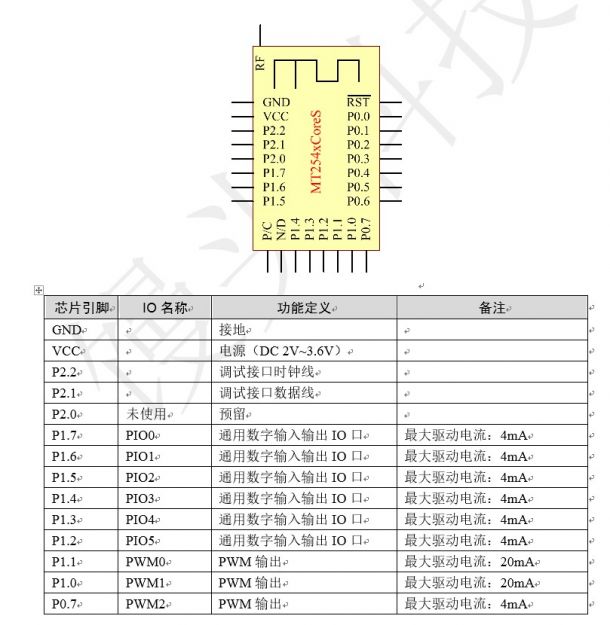

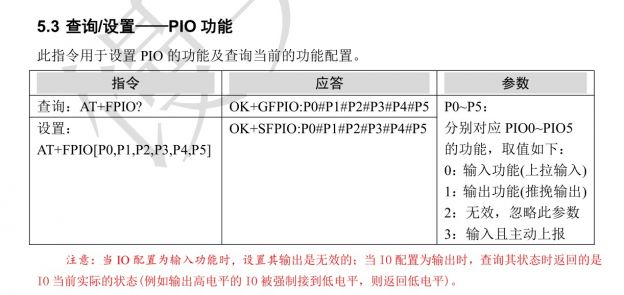

  我们看到具有输入输出IO功能的引脚有：P1.7~P1.2（对应IO名称为：PIO0~PIO5）一共6个IO口。再往下看看IO控制的指令：

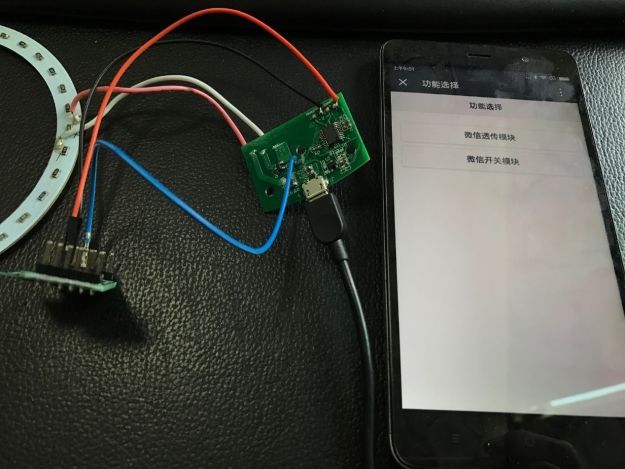

我们按照《MTWeChat-IO控制V1.2》的第三章连接好设备，进入到馒头科技微信公众号的界面：

我们点击进入微信透传模块界面，输入：AT+PWD[888888]，这个是密码验证；然后输入：AT+FPIO?，我们可以看到如下界面：

说明PIO0~PIO5这6个IO口都是输出功能。

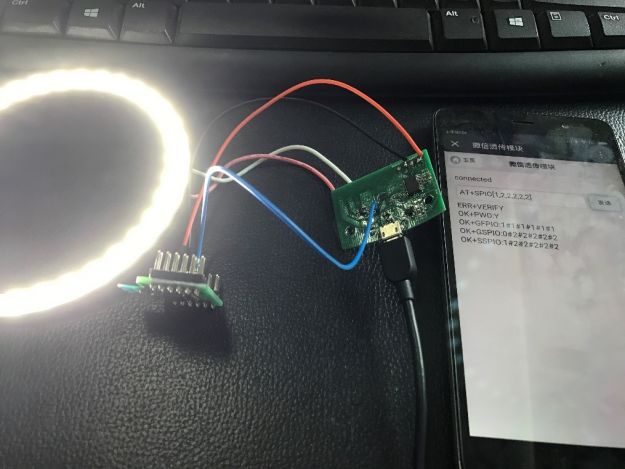

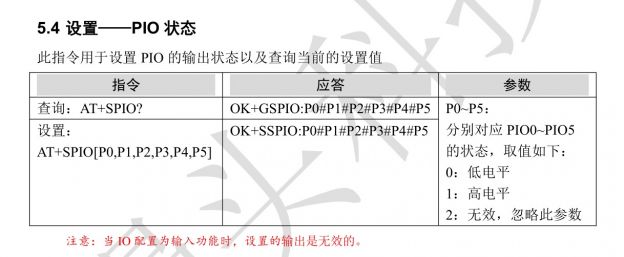

我现在将控制光圈的信号线连接在PIO0上，我设置输出高电平：AT+SPIO[1,2,2,2,2,2]，我们可以看到如下界面：

可以看到回复了OK+SSPIO:1#2#2#2#2#2

说明PIO0输出高电平，其他引脚维持原来不变。

以此类推其他引脚。

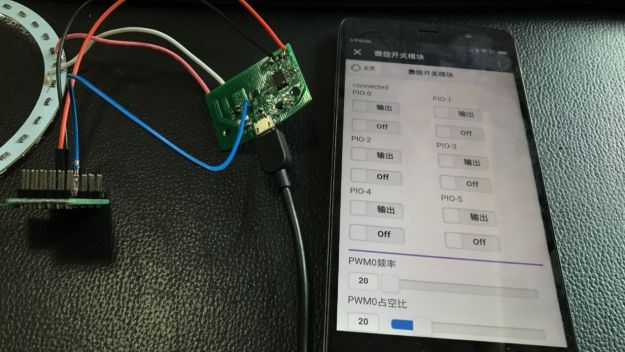

我们回到微信公众号的界面，进入微信开关模块这个界面。

我们可以使用这个界面控制PIO0~PIO5的输出状态，从而控制光圈的亮灭。

我们应用PIO0~PIO5这6个IO口的输出高电平和低电平就能实现很多我们日常生活中的应用：比如 灯光控制、继电器阀门控制等等。

  本来这个PCBA的功能是一个开关控制左边灯圈的亮灭，现在我加入中间的蓝牙微信控制模块，使用手机来实现灯圈的亮灭。

  使用的蓝牙微信控制模块是我们深圳市馒头科技有限公司的MTWeChat，MTWeChat是深圳市馒头科技基于 TI CC2541 芯片设计的兼容蓝牙4.0 低功耗(BLE)单模蓝牙模块。支持微信AirSync 协议，主要应用于智能穿戴式设备、便携式医疗设备、 运动健身设备、智慧家庭、消费电子、工业控制等，可满足低功耗、低时延、近距离无线数据通信的要求。开发者无须了解低功耗蓝牙协议，开发支持低功耗蓝牙通信和微信平台的智能产品。

  先给MTWeChat模块上电，我们可以看到这个光圈点亮了。我改进的地方在R2电阻左边切断之前的电路，连接MTWeChat模块的IO引脚。

  详细资料可以在网盘下载：http://pan.baidu.com/s/1i4ZiZg5

  我们只看PWM输出部分：

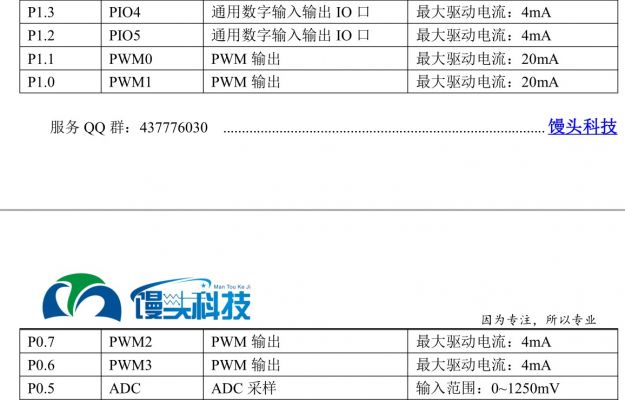

  我们看到具有PWM输出功能的引脚有：P1.1、P1.0、P0.7、P0.6（对应IO名称为：PWM0、PWM1、PWM2、PWM3）一共4个PWM口，其中PWM0和PWM1最大的驱动电流为20mA，PWM2和PWM3的最大驱动电流为4mA。再往下看看PWM控制的指令：

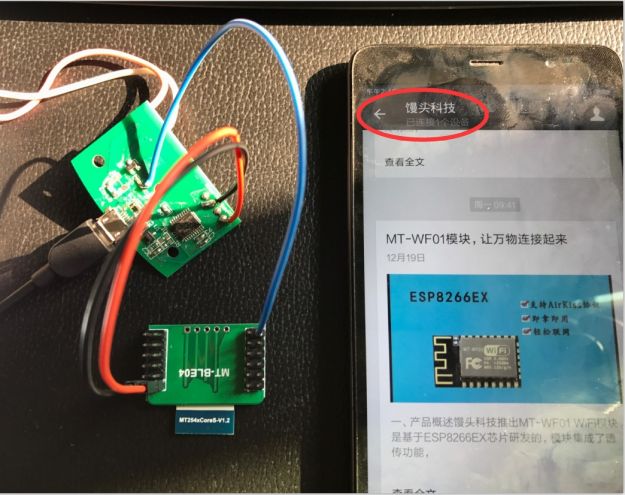

  我们在上一节微信公众号已经绑定了设备，这次只要上电就会自动连接：

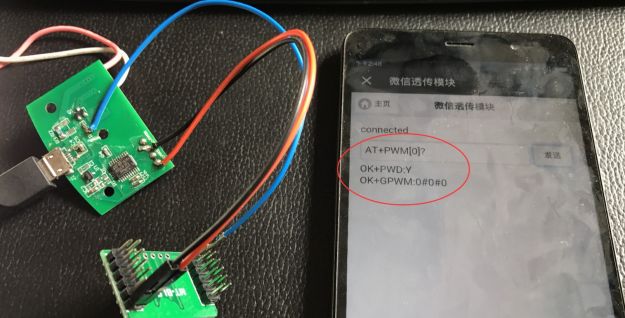

我们点击进入微信透传模块界面，输入：AT+PWD[888888]，这个是密码验证；然后输入：AT+PWM[0]?，我们可以看到如下界面：

注意我们上面PWM输出指令中备注的一句话：上电初始全部输出低电平。

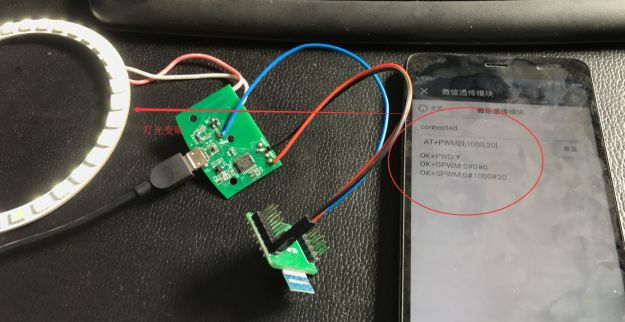

我现在将控制光圈的信号线连接在PWM0上，我设置PWM0输出1000Hz频率20%占空比：AT+PWM[0,1000,20]，我们可以看到如下界面：

以此类推其他引脚。

我们回到微信公众号的界面，进入微信开关模块这个界面。

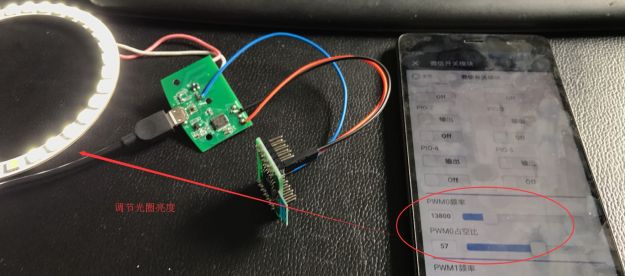

我们可以使用这个界面控制PWM0-PWM3的输出状态，从而控制光圈的亮度。
