8.DB410c开发板测试nfc设备(PN532)-i2c方式

几年前在wince系统下做过rfid设备相关项目，就是根据厂商的文档通过串口将rfid卡中的信息读取，做成函数调用的形式提供给上层开发者。后来听说又出现了nfc这种设备，只是一直没有机会接触。下面是一些简单介绍.FC近场通信技术由非接触式射频识别（RFID）演变而来，由飞利浦半导体（现恩智浦半导体公司）、诺基亚和索尼共同研制开发，其基础是RFID及互连技术。近场通信（Near Field Communication,NFC）是一种短距高频的无线电技术，在13.56MHz频率运行于10厘米距离内。其传输速度有106 Kbit/秒、212 Kbit/秒或者424 Kbit/秒三种。目前近场通信已通过成为ISO/IEC IS 18092国际标准、ECMA-340标准与ETSI TS 102 190标准。NFC采用主动和被动两种读取模式。NFC近场通信技术是由非接触式射频识别（RFID）及互联互通技术整合演变而来，在单一芯片上结合感应式读卡器、感应式卡片和点对点的功能，能在短距离内与兼容设备进行识别和数据交换。工作频率为13.56MHz，但是使用这种手机支付方案的用户必须更换特制的手机。目前这项技术在日韩被广泛应用。手机用户凭着配置了支付功能的手机就可以行遍全国：他们的手机可以用作机场登机验证、大厦的门禁钥匙、交通一卡通、信用卡、支付卡等[1]  。pn532就是恩智浦半导体公司最新一代NFC产品。
下面说说ibnfc，是目前nfc最好的开源软件。
ibnfc是首个遵循GNU（自由工程项目）通用公共许可证针对所有人都完全免费的低级别NFC软件开发包和编程应用程序接口。它提供了完整的透明度且免费供大家使用。该库目前支持调制ISO / IEC14443 A和B，FeliCa，Jewel/Topaz标签及数据交换协议（P2P）作为目标和启动程序。想了解更多关于libnfc的信息，可参考http://nfc-tools.org/。http://nfc-tools.org/index.php?title=Libnfc:configuration就是一个不错的介绍。
libllcp是nfc设备p2p通信方式的开源代码，下载地址为：https://github.com/nfc-tools/libllcp，目前我只是想简单了解nfc识别读写过程，对于高级的p2p通信暂时不涉及，所以我这里仅仅是下载编译通过而已。
下面说说我的具体操作过程和一些需要注意的细节问题。

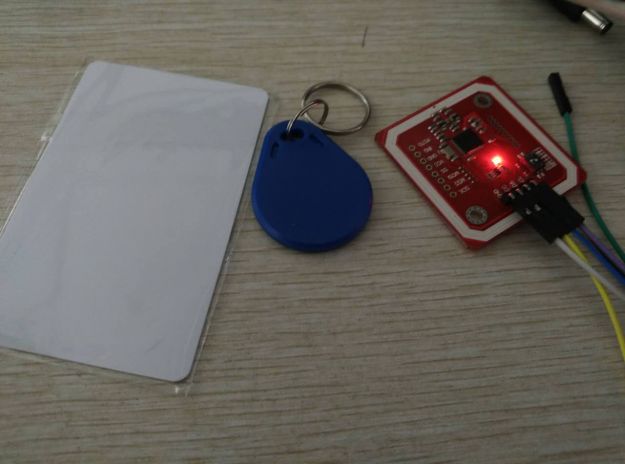

1）购买nfc设备，某宝上买的，可以通过图片猜测在那里买的，或者跟我联系高价将这个设备卖给你，呵呵。

2）连接nfc到DB410c开发；

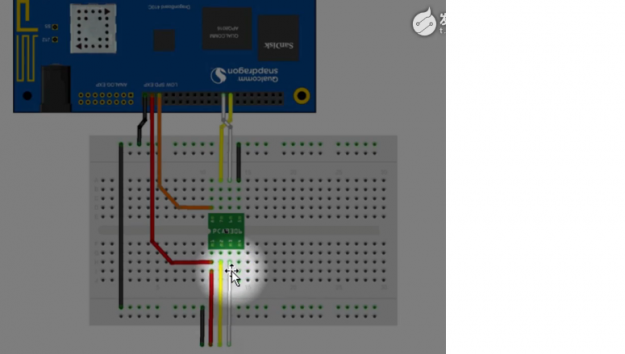

因为db410c开发板有一个PCA9306是一款支持I2C总线和SMBus的双向电平转换器，所以接线照片根本无法看清楚，我们这里使用官方视频里面的图片来说明问题。

需要注意几点：
a)nfc模块通过i2c方式链接开发板必须接到pca9306上，直接接到开发板上，开发板将无法识别这个i2c设备；具体原因不明；
b)注意nfc模块上i2c和uart，spi模式选择；
c)注意nfc模块vcc链接正常后模块的led灯会亮，我这个设备开始因为焊接不牢固灯没有亮，耽误不少时间。开始可以尝试使用i2cdectect命令查看这个i2c设备链接成功。
3）下载，编译libnfc；
wget http://dl.bintray.com/nfc-tools/sources/libnfc-1.7.1.tar.bz2
另外需要什么库就安装一下。sudo apt-get update  && sudo apt-get install libusb-dev libpcsclite-dev
./configure --prefix=/usr --sysconfdir=/etc &&make&&make install

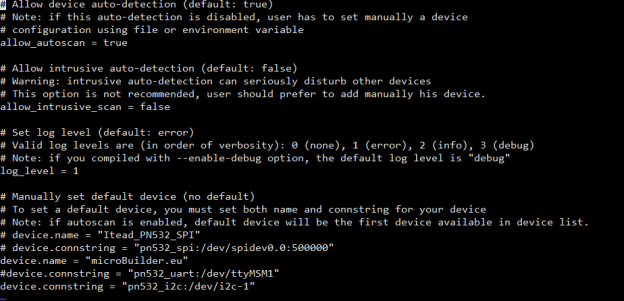

添加配置文件/etc/nfc/libnfc.conf

4）运行，测试；

如果一切正常应该出现上面图片的结果。不过db410开发板却出现下图的结果

无奈之下将这个nfc模块接到其他开发板上测试，结果正常，看来是这个开发板有一些问题，后面有时间在查找一个出现问题的原因。补记：重新接线后按照上面的方法，PN532模块可以读到正确的数值，很可能是硬件焊接或者接线的问题。示例结果见下图：

不知道小编解决了没，我接入i2c完全检测不到设备

必须使用自带half-size breadboard接i2c设备，注意接上1.8V的那根线。

你是说pca那个小板吗，我接入了，没用

我开始没有接pca小板，i2cdetect命令执行无法找到i2c设备，接好了就可以找到。你仔细检查接线吧。
