7.DB410c开发板dts加载功能测试

DTS是Device Tree Source的缩写，用来描述设备的硬件细节。在过去的ARM Linux中，arch/arm/plat-xxx和arch/arm/mach-xxx中充斥着大量的垃圾代码，相当多数的代码只是在描述板级细节，而这些板级细节对于内核来讲，不过是垃圾，如板上的platform设备、resource、i2c_board_info、spi_board_info以及各种硬件的platform_data。为了去掉这些垃圾代码，Linux采用DTS这种新的数据结构来描述硬件设备。采用Device Tree后，许多硬件的细节可以直接透过它传递给Linux，而不再需要在kernel中进行大量的冗余编码。
Linux在启动后，到C入口时，会执行以下操作，加载系统平台上的总线和设备：
start_kernel() init/main.c
--> setup_arch()  arch/arm64/kernel/setup.c
--> unflatten_device_tree()  drivers/of/fdt.c
unflatten_device_tree函数将DTS节点信息解析出来，保存到allnodes链表中。
随后系统启动,接着调用arch/arm64/kernel/setup.c文件中arm64_device_init函数-->of_platform_populate(....)接口，加载平台总线和平台设备。至此，系统平台上的所有已配置的总线和设备将被注册到系统中。
注意：不是dtsi文件中所有的节点都会被注册，在注册总线和设备时，会对dts节点的状态作一个判断，如果节点里面的status属性没有被定义，或者status属性被定义了并且值被设为“ok”或者“okay”，其他情况则不被注册到系统中。

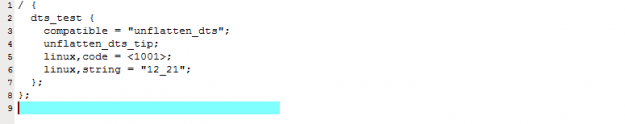

dtsi定义：

dtsi加载代码：#include "unflatten_dts.dtsi"
驱动源代码：

1. #include <linux/init.h>

2. #include <linux/module.h>

3. #include <linux/device.h>

4. #include <linux/platform_device.h>

5. #include <linux/sysfs.h>

6. #include <linux/slab.h>

7. #include <linux/kernel.h>

8. #include <linux/kobject.h>

9. #include <linux/string.h>

10. #include <linux/of.h>

11.

12. #define UNFLATTEN_DTS_TIP "unflatten_dts_tip"

13. char unflatten_dts_code[64] = "UNFLATTEN_DTS, unflatten_dts_show";

14.

15. static ssize_t show(struct device_driver *driver, char *buf)

16. {

17.         if(NULL ！= buf)

18.         {

19.                 /* Newline is not appended on purpose, for convenience of reader programs */

20.                 snprintf(buf, PAGE_SIZE, "%s\n", unflatten_dts_code);

21.                 return strlen(buf);

22.         }

23.

24.         return 0;

25. }

26. DRIVER_ATTR(unflatten_dts, 0444, show, NULL);

27.

28. static struct attribute *unflatten_dts_attrs[] = {

29.         &driver_attr_unflatten_dts.attr,

30.         NULL,

31. };

32.

33. static struct attribute_group unflatten_dts_group = {

34.         .name ="unflatten_dts",

35.         .attrs = unflatten_dts_attrs,

36. };

37.

38. static const struct attribute_group *unflatten_dts_groups[] = {

39.         &unflatten_dts_group,

40.         NULL,

41. };

42.

43. static int unflatten_dts_probe(struct platform_device *pdev)

44. {

45.         int nNum;

46.         const char *m_string;

47.         if(NULL == pdev)

48.         {

49.                 printk("xiaomi_test: unflatten_dts_probe failed, pdev is NULL\n");

50.                 return 0;

51.         }

52.

53.         if(NULL == pdev->dev.of_node)

54.         {

55.                 printk( "xiaomi_test: unflatten_dts_probe failed, of_node is NULL\n");

56.                 return 0;

57.         }

58.         /* UNFLATTEN_DTS_TIP*/

59.         if(of_property_read_bool(pdev->dev.of_node, UNFLATTEN_DTS_TIP))

60.         {

61.                 printk( "unflatten_dts_probe: dtsi<%s> is existing\n", UNFLATTEN_DTS_TIP);

62.         }

63.         if (of_property_read_u32(pdev->dev.of_node, "linux,code", &nNum))

64.         {

65.                 printk(KERN_INFO "=11= nNum=%d\n", nNum);

66.         }

67.         else

68.         {

69.                 printk(KERN_INFO "=12= nNum=%d\n", nNum);

70.         }

71.         if (of_property_read_string(pdev->dev.of_node, "linux,string", &m_string))

72.         {

73.                 printk(KERN_INFO "=11= m_string=%s\n", m_string);

74.         }

75.         else

76.         {

77.                 printk(KERN_INFO "=12= m_string=%s\n", m_string);

78.         }

79.         return 0;

80. }

81. /* .compatible的信息要与dtsi中的compatible一致 */

82. static struct of_device_id unflatten_dts_info_match_table[] = {

83.         { .compatible = "unflatten_dts",},

84.         { },

85. };

86.

87. static struct platform_driver unflatten_dts = {

88.         .driver = {

89.                 /* 当然这里的name要跟dtsi的节点DTS_TEST一致 */

90.                 .name  = "unflatten_dts",

91.                 .owner  = THIS_MODULE,

92.                 .groups = unflatten_dts_groups,

93.                 .of_match_table = unflatten_dts_info_match_table,

94.         },

95.

96.         .probe = unflatten_dts_probe,

97.         .remove = NULL,

98. };

99.

100. static int __init unflatten_dts_init(void)

101. {

102.         return platform_driver_register(&unflatten_dts);

103. }

104.

105. static void __exit unflatten_dts_exit(void)

106. {

107.         platform_driver_unregister(&unflatten_dts);

108. }

109.

110. module_init(unflatten_dts_init);

111. module_exit(unflatten_dts_exit);

112. MODULE_LICENSE("GPL");

复制代码

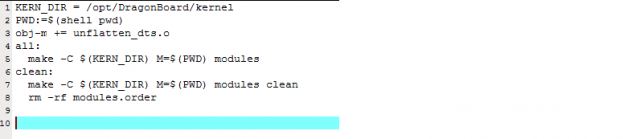

Makefile文件：

编译，拷贝，insmod后的运行信息如下：

将前者与dtsi的内容做比较，我们可以确定dtsi文件里面的信息显示完全正确。

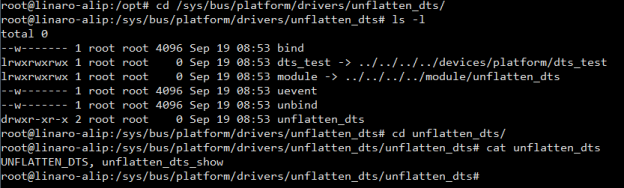

后者则是sysfs的一个显示，修改代码可以将dtsi中的内容在设备节点中显示。
知识点：
1.linux kernel的加载顺序；
2.dts dtsi的概念，应用；
3.sysfs概念，应用；
4.驱动模块编译，加载。
