三流摄像师拍的丑比开箱照和硬件图片分享

录入:edatop.com     点击:

小编很高兴第一次申请板卡就被通过了~先谢谢发烧友论坛管理员的大力支持

-----------------------------------华丽的分割线-------------------------------------------------

正文开始之前小编先吐槽一下这个优速快递是真的慢。话不多说进入正文,先上一张图展示一下全套装备。

在介绍里看到所板卡和信用卡差不多大小,当时还很难相信觉得集成了这么多模块居然还能这么小很神奇。当看到板卡的大小后着实有点吃惊,确实如信用卡一般大小,大大小小的模块和面包板都固定在一块塑料板上,用I2C集线器链接,为了方便面包板的使用,配了一包双母头的线,考虑的相当周到。PS:蓝色的手电筒很喜欢,虽然和板卡没什么关系。

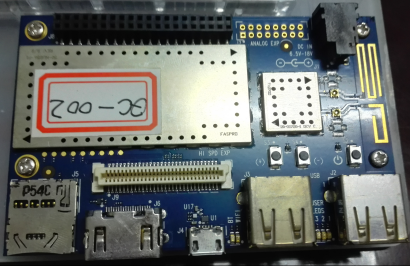

首先来介绍一下Dragonboard 410c开发板上的硬件。搭载了Qualcomm Snapdragon 410处理器,是ARM cortexA53架构,1.2GHz主频,64位。支持OPENGL,DirectX等。内存1GB,LPDDR3,533MHz,板载8GB EMMC 4.51闪存。还有什么,我们边看图边介绍。

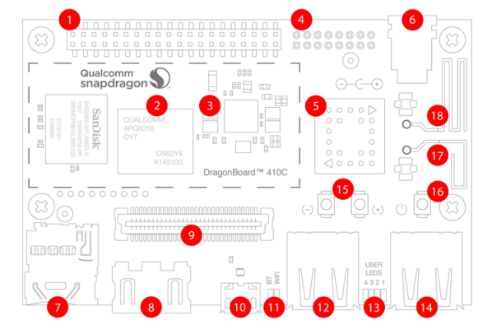

打开官方手册哗啦啦一串英文,不要担心。很容易就可以找到硬件介绍的图片

旁边有一串英文指示,这里就不贴出来了。作为一个耿直的中国boy当然要把它翻成中文了,以下翻译如果有不正确的地方欢迎指正~

1.低速扩展接口

2.APQ8016 Snapdragon处理器

3.电源管理模块

4.独立扩展接口

5.WLAN(802.11)、蓝牙4.1、GPS

6.电源插座

7.Sd卡槽

8.Hdmi接口

9.高速接口

10.Micro USB接口

11.蓝牙、WLAN的指示灯

12.USB 2号接口

13.用户LED

14.USB 1号接口

15.音量加减按键

16.电源按键

17.蓝牙、WLAN的天线

18.GPS天线

背后有一个4座的拨码开关,用于boot选项,选择不同的模式,在手册section10中能够找到相关的介绍。

以下是硬件内部框图

手册内容十分全面包括各种接口的映射都能查到,这里就不一一贴出来了。

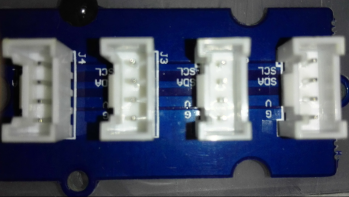

此外陪了一个I2C集线器,方便连接3个传感器

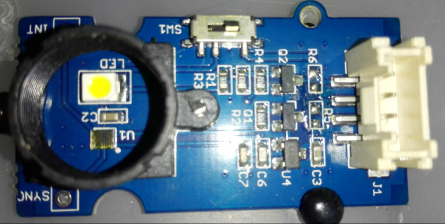

环境光传感器

颜色传感器

手势传感器

小编对这三个传感器还没有研究过,等到以后用到了再细说。

另外因为环境原因装备不齐全没法装系统,几天后再继续更新
