在智能家居控制系统设计的过程中,我用到了ZigBee技术,为什么不让CC2530做协调器

录入:edatop.com     点击:
在智能家居控制系统设计的过程中,我用到了ZigBee技术,为什么不让CC2530做协调器,为什么还要加上AVR单片机构成协调器?是因为串口或者点数不够吗?求指导。

我们可以做,请加我微信13798320817

你把网络拓扑图给我一下

没有网络拓扑图,你看一下总体结构图,还有终端节点和协调器节点的设计图。

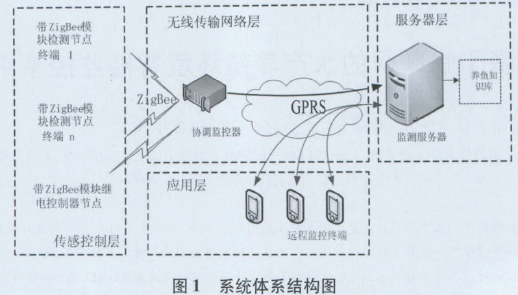

总体结构


下载附件 保存到相册

2016-7-10 15:37 上传

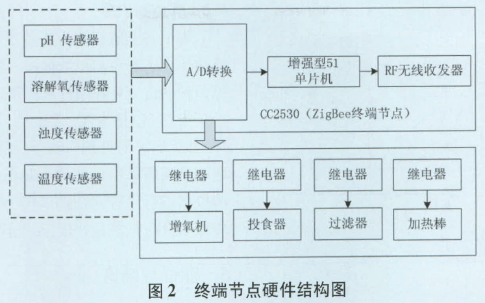

终端节点

终端节点


下载附件 保存到相册

2016-7-10 15:37 上传

只用一个CC2530做协调器不行吗?为什么还要用AVR单片机呢?

只用一个CC2530做协调器不行吗?为什么还要用AVR单片机呢?

没有网络拓扑图,你看一下总体结构图,还有终端节点和协调器节点的设计图

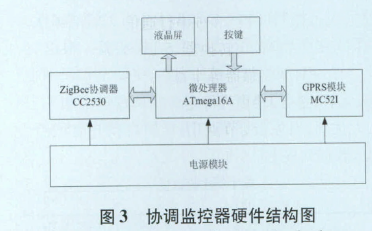

协调器设计。直接用CC2530做协调器不行吗,为什么还要用AVR单片机呢?


下载附件 保存到相册

2016-7-10 15:41 上传

终端节点

终端节点


下载附件 保存到相册

2016-7-10 15:41 上传

总体结构

总体结构

你们公司在哪里,有空去看看你,当面聊,认识下交个朋友

cc2530的资源不够用才加的AVR单片机

还是学生。

应该和你们的应用有关,cc2530内置增强版8051,资源有限。我们做的农业的项目使用cc2530布置ZigBee网络,包括3种类型:协调器,路由器和终端节点。使用cc2530用ZigBee组网采集传感数据的时候,这3种类型都要是要用到的。
