低功耗蓝牙模块BLE001V100简介

录入:edatop.com     点击:

低功耗蓝牙模块BLE001V100简介

一.  概述

BLE001V100蓝牙模块是一款基于美国TI公司CC2541芯片的高性能模块。BLE001V100具有功耗低、通信距离远、多路控制输出等特点,特别适合用于智能灯具。包括智能灯泡、智能吸顶灯、智能天花灯、等等。


二.  特征与性能指标

2.1 低功耗蓝牙4.0标准;

2.2 工作温度:-40℃~+85℃;

2.3 蓝牙通信可视距离:50米;

2.4 功耗:50mW;

2.5 工作电压:2V—3.6V,推荐使用3.3V;


三.  外观与尺寸

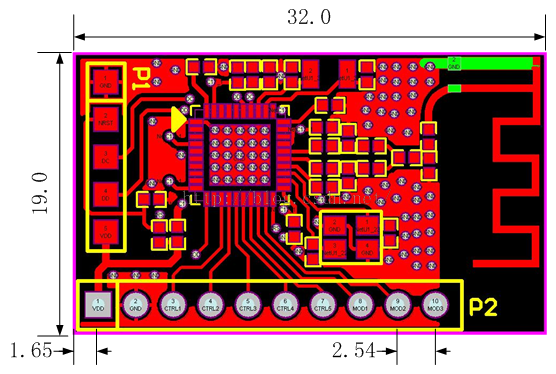

3.1 模块尺寸(mm)

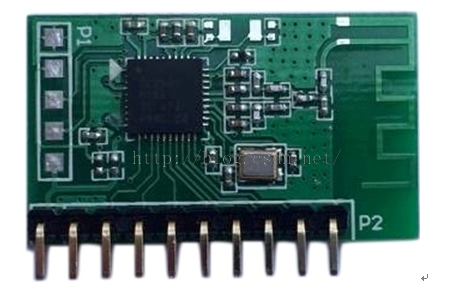

3.2 外观


四.  外部引脚说明


说明:

VDD 模块输入工作电压2—3.6V;

GND 模块地;

CTRL1—5  模块控制输出,一共5路输出;

MOD3—1  模块模式定义,一共可设置8种工作模式;

其中:

CTRL1—4 可输出4路PWM信号,实现调光与开关功能;

CTRL5    可输出开关信号;

MOD3—1 : 状态000  CTRL1 输出PWM信号;

MOD3—1 : 状态001  CTRL1-2输出2路关联PWM信号,可用于吸顶灯;

MOD3—1 : 状态010  CTRL1-2输出2路独立PWM信号;

MOD3—1 : 状态011  CTRL1-3输出3路独立PWM信号;

MOD3—1 : 状态100  CTRL1-4输出4路独立PWM信号;

MOD3—1 : 状态101  CTRL1-4输出4路独立PWM信号,CTRL5可输出独立开关信号;

MOD3—1 : 状态110  保留

MOD3—1 : 状态111  测试模式
