从低水池抽水到高位水池的无线水位及水泵联控装置
录入:edatop.com 点击:

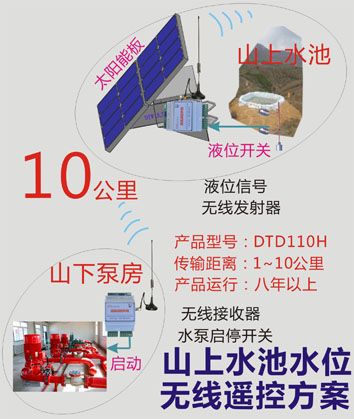

【需求描述】我这边有个项目,是要从低水池抽水到高水池,水池深大概8米, 距离约5公里,拉线太困难,想用无线传输方案,有详细的资料吗?
【解决步骤】① 把高水池分为2段,在高位水池中安装上下2个浮球开关,分别代表低水位缺水和高水位水满。
② 在水池附近安装水位信号无线发射装置DTD110HTY,把水位开关信号引入无线发射装置,如果水池附近没有动力电源,可以采用达泰一体化太阳能电源供电。
③ 在低水池及泵房附近控制室安装无线接收装置DTD110HRY,在低水池中安装浮球开关,并将开关信号可引入接收器中。
④ 在低位水池水位高于最低限的情况下,当收到高位水池发来的缺水和水满的水位信号后,通过控制电路输出启泵信号或者停泵信号。
⑤ 把启动和停机信号接入水泵控制器的控制系统,实现远距离无线自动供水要求,本系统具有抽水保护功能,当低水池缺水时水泵不会启动。
② 可以配备太阳能供电系统,对于山上没有动力电源的情况可以采用太阳能电源供电;
③ 超远距离无线传输遥控,还可以架设中继器实现无障碍传输,距离可达到10公里以上。
【解决步骤】① 把高水池分为2段,在高位水池中安装上下2个浮球开关,分别代表低水位缺水和高水位水满。
② 在水池附近安装水位信号无线发射装置DTD110HTY,把水位开关信号引入无线发射装置,如果水池附近没有动力电源,可以采用达泰一体化太阳能电源供电。
③ 在低水池及泵房附近控制室安装无线接收装置DTD110HRY,在低水池中安装浮球开关,并将开关信号可引入接收器中。
④ 在低位水池水位高于最低限的情况下,当收到高位水池发来的缺水和水满的水位信号后,通过控制电路输出启泵信号或者停泵信号。
⑤ 把启动和停机信号接入水泵控制器的控制系统,实现远距离无线自动供水要求,本系统具有抽水保护功能,当低水池缺水时水泵不会启动。
【装置特征】① 没有运行费用,不用插卡,适合于山顶蓄水池、高位水塔、江河等水位监测及水泵的自动控制;
② 可以配备太阳能供电系统,对于山上没有动力电源的情况可以采用太阳能电源供电;
③ 超远距离无线传输遥控,还可以架设中继器实现无障碍传输,距离可达到10公里以上。
可以观察上下限,但是具体水位无法测控
