开源可编程手环学习第十七步--手环BLE实战教程5--OLED显示手机APP发送的数据实验

录入:edatop.com     点击:

术语和定义


BLE           低功耗蓝牙(Bluetooth Low Energy)

SDK           软件开发工具包(Software Development Kit)

UUID          通用唯一标识符(Universally Unique Identifier)

APP           手机应用软件(Application)

MAC          媒体访问控制(Media Access Control)

GPIO          通用输入输出(General Purpose Input/Output)

INT            中断(Interrupt)

ADC           模数转换(Analog to Digital Converter)

I2C            集成电路通信总线(Inter-Integrated Circuit bus)

SPI            串行外设接口(Serial Peripheral Interface)

UART          通用异步收发器(Universal Asynchronous Receiver/Transmitter)


开发板系列教程:http://pan.baidu.com/s/1bnBJsMr
手环DIY开源学习教程:http://pan.baidu.com/s/1eQlUGiI

阅读软件:http://pan.baidu.com/s/1o6ELGCE


二、OLED显示手机APP发送的数据实验


        实验需要使用的模块有:带屏手环,Jlink调试工具,一根手环下载调试线。

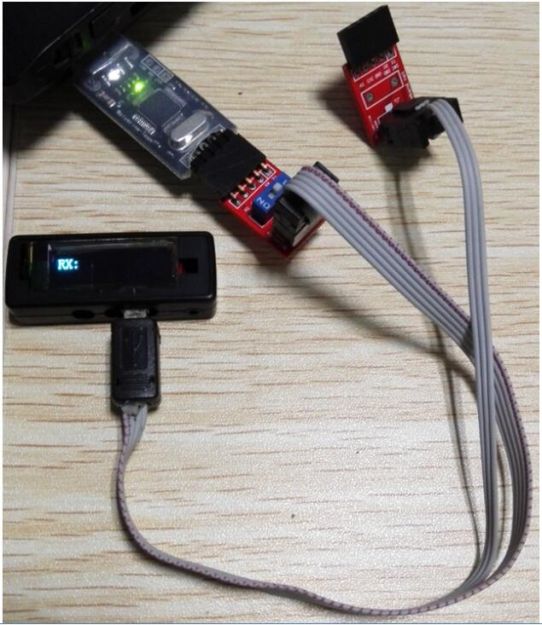

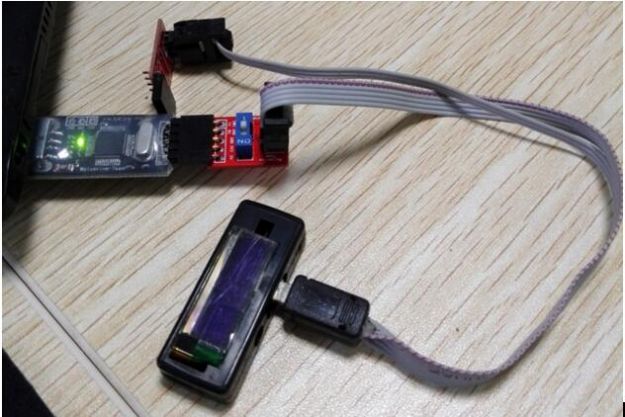

        将JLINK通过下载调试线连接到手环的USB调试接口,JLINK插在有拨码开关的一端,注意丝印标注一一对应,将JLINK插上电脑的USB口。如下图所示:

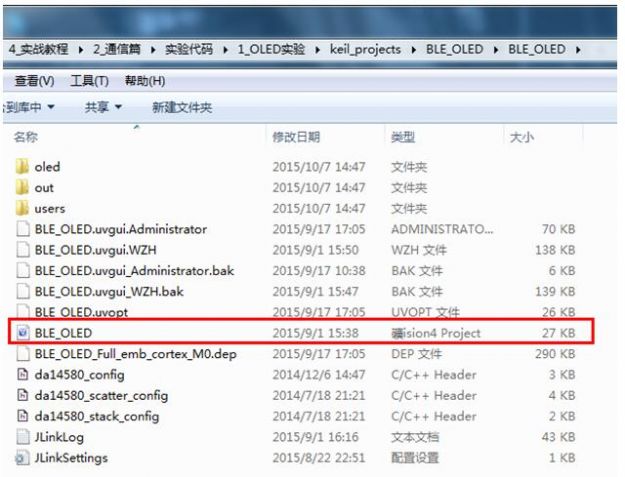

        打开OLED实验的Keil工程BLE_OLED.uvproj,位于目录:..\4_实战教程\2_通信篇\实验代码\1_OLED实验\keil_projects\BLE_OLED\BLE_OLED。如下图所示:

       打开工程KEIL之后,点击编译,点击DEBUG,然后点击全速运行,如下图所示:

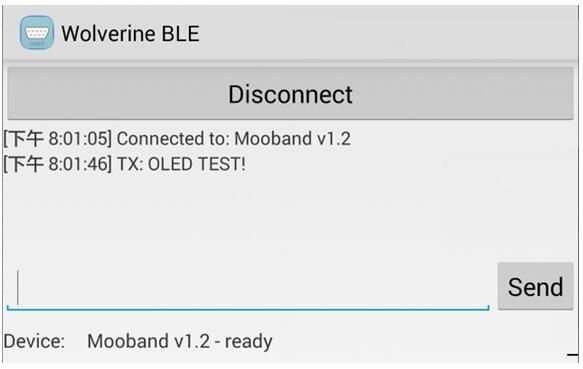

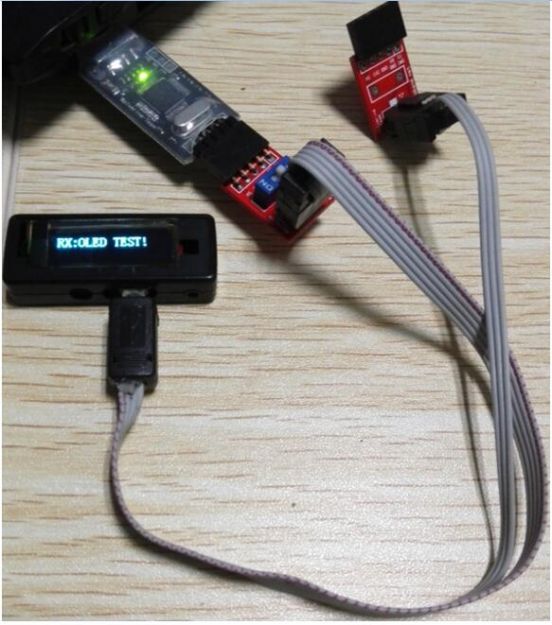

       打开手机APP,点击Connect搜索到Mooband v1.2,点击连接,显示Connected to:Mooband v1.2,发送数据,手环OLED屏上就会显示对应的数据,每次发送不超过20个字符,如下图所示:


开发板系列教程:http://pan.baidu.com/s/1bnBJsMr
手环DIY开源学习教程:http://pan.baidu.com/s/1eQlUGiI

阅读软件:http://pan.baidu.com/s/1o6ELGCE



原来如此的详尽呀。不错不错,学习学习。
