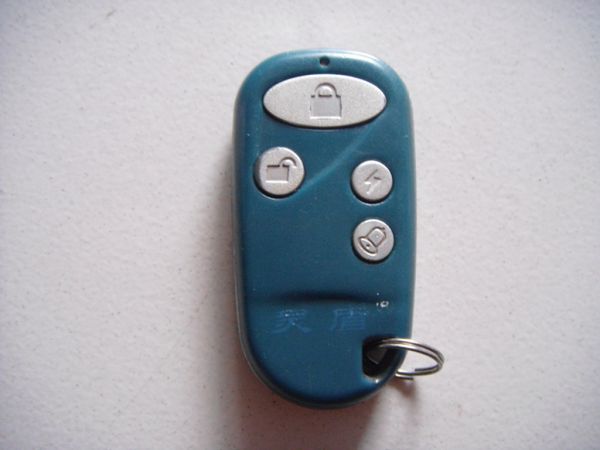

哪位高手知道这个电动车遥控器的发射频率怎么看？
录入：edatop.com 点击：
-----请高手看一下 我怎么没发现晶振?
下载附件 保存到相册
2012-10-16 22:51 上传
拆开
下载附件 保存到相册
2012-10-16 22:51 上传

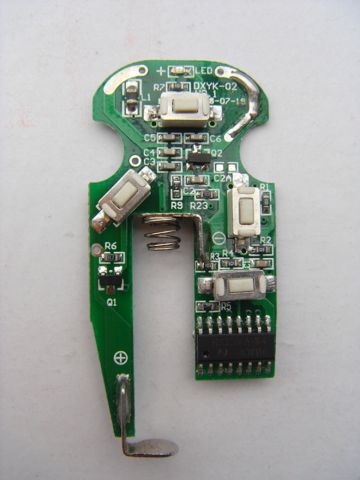

正面
下载附件 保存到相册
2012-10-16 22:51 上传
反面
不是所有的都需要有晶振，要产生一个波形的方法有很多。
去这里找找有没有跟你遥控里面一样的芯片http://www.ic-jiazhi.com/
不可以用示波器测么，小弟新人，说错话莫怪哈
用频谱分析仪即可知道它的发射频率
若没有频谱分析仪
或可将发射电晶体B 脚上的电阻(大部分使用47K)短路
再按下发射纽
且 需靠近频率计数器(500Mhz以上者)
也可读出它的发射频率
.
记得测完后
要将先前短路的地方 复原回去.
