上一篇帖子实现了修改OLED的程序，并基本摸清其程序的流程。现在厂家又提供了OLED的取模软件，我们就可以创造自己的内容了。下面进入正题：

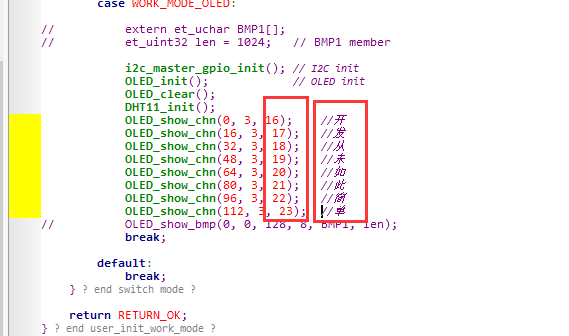

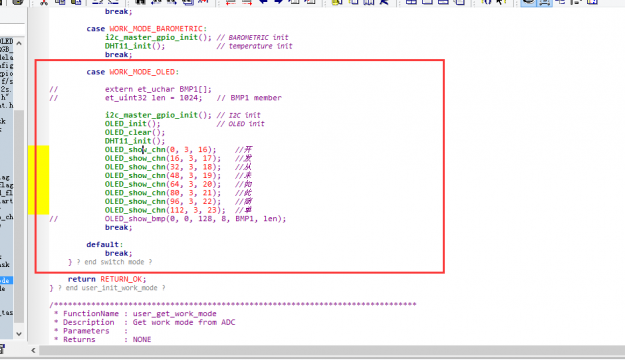

我们先将程序源码恢复到出厂时间状态，OLED的开机内容恢复到正常。然后我们去修改“开发从未如此简单”的界面。首先还是要找到控制这个内容的代码位置，如下图：

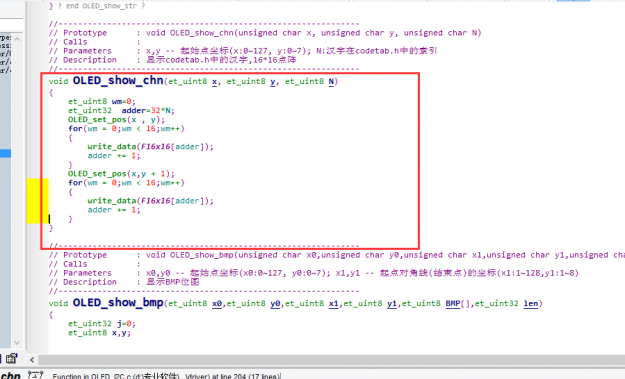

程序当中的每一个OLED_show_chn()的功能是显示一个字，后面我添加了注释，“开发从未如此简单”一共8个字，一共使用了8次OLED_show_chn();我们进入到这个函数中：

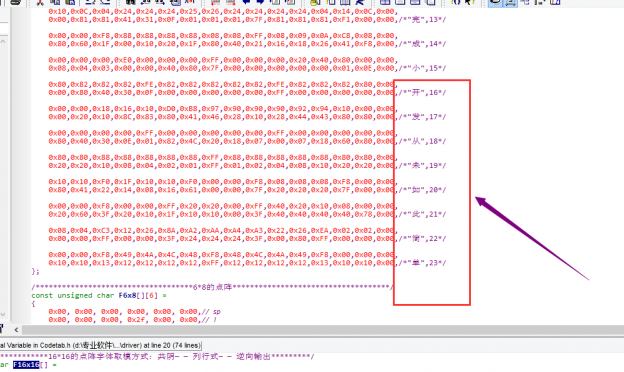

从程序员对程序的信息标注知道这段程序是用来显示汉字的，函数的3个参数代表起始点坐标和汉字内容，其中第3个参数就是选择字库当中的字了，16,17,18,19,20,21,22,23分别对应“开发从未如此简单”8个汉字。如下图：

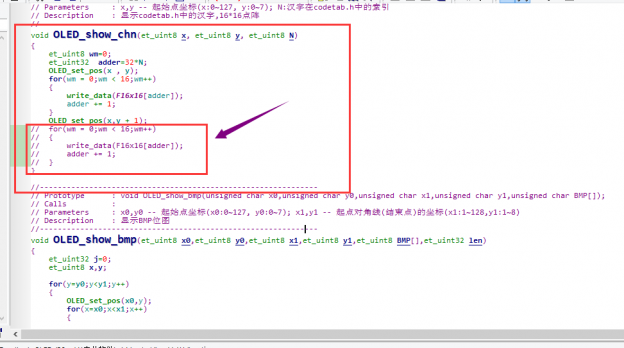

程序里面的两个for循环是逐个点亮OLED的点阵，因为使用的是16*16的字库，所以要想显示一个字每次都要刷新16次才能完整的将字体显示出来。但是为什么是两个for语句?第一感觉一个就可以的了，但是不知道为什么需要2个，那么下面就将第二个for语句注释掉，编译烧录看看现象：

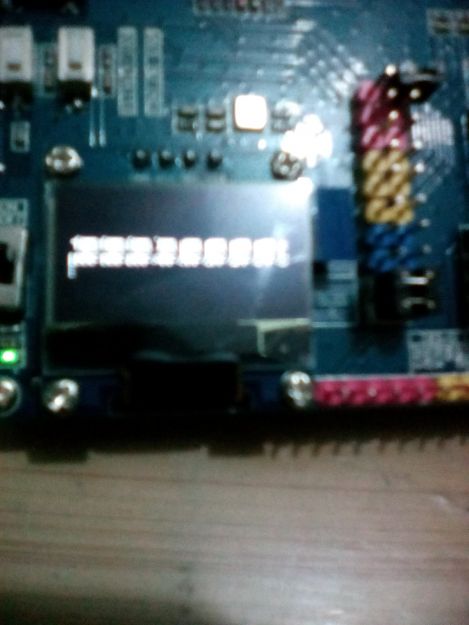

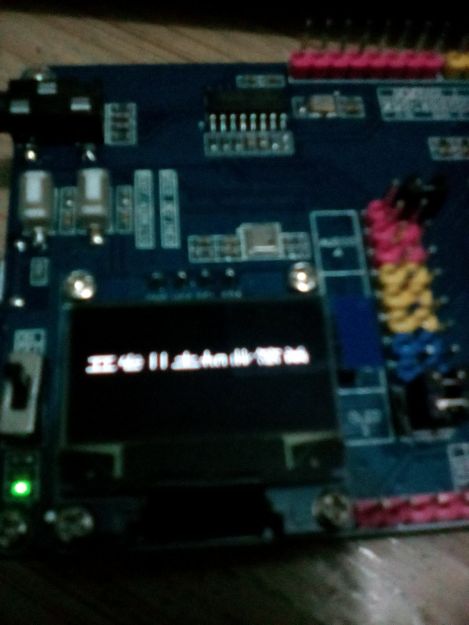

我烧录进板子之后的现象是“开发从未如此简单”的字样只显示了上面的半部分，下半部分完全消失了。由此可以看来第二个for语句是控制汉字的下半部分的，那第一个for就是控制上半部分了。OLED屏幕现象如下图（手机像素实在是差）：

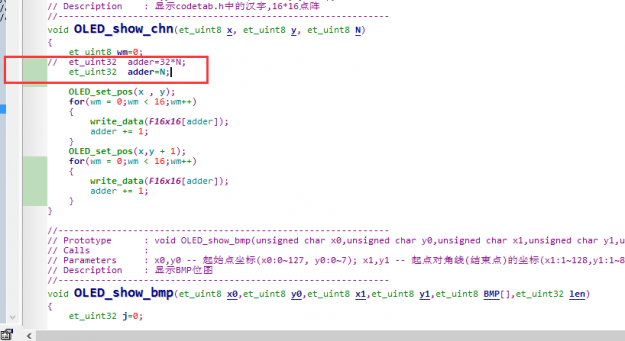

然后看到程序里面第三个参数之前都被乘32了，不知道什么原因，开始猜测可能是显示屏的硬件原因，我把那个32去掉之后OLED的显示内容就是乱码了，不成汉字。但是再观察一下16*16的字库发现，一个汉字是由32个数据组成的，程序员为了观察方面就把数据分层次了，并标注的0-23。因为我把32去掉了，本来“开”是第16行的所有32个数据的（16*32），然后就只剩下16了，就变成了第一行的第16个数据了0x04了，再扫描16次隐隐约约出现的是“温”的一部分，说白了*32就是该汉字在字库中的偏移地址。所以这个现象也解释通了，下面是修改的程序和OLED的现象：

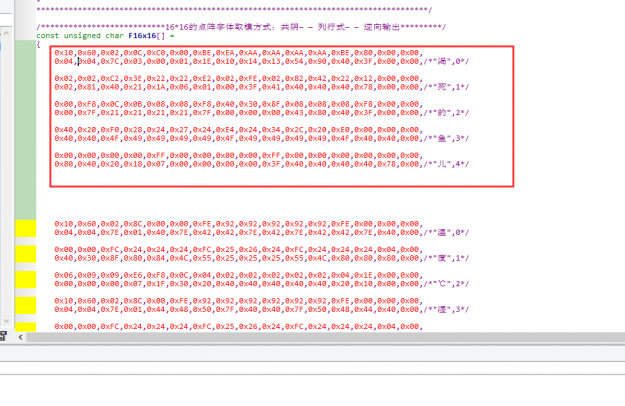

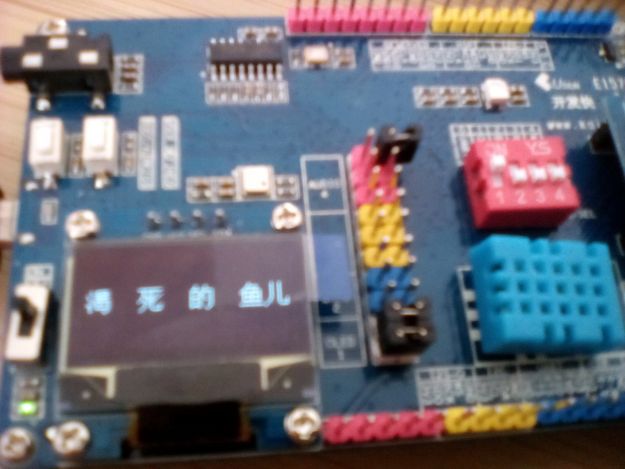

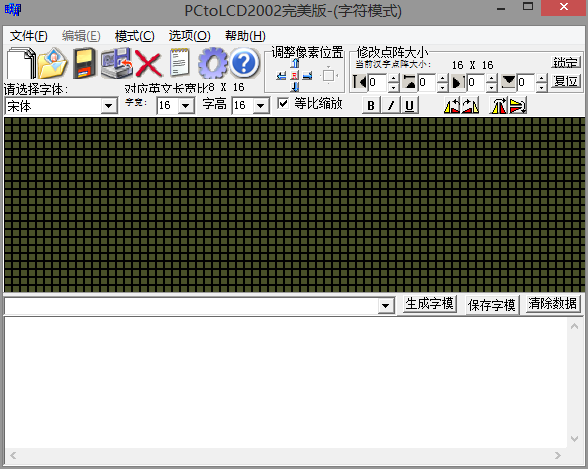

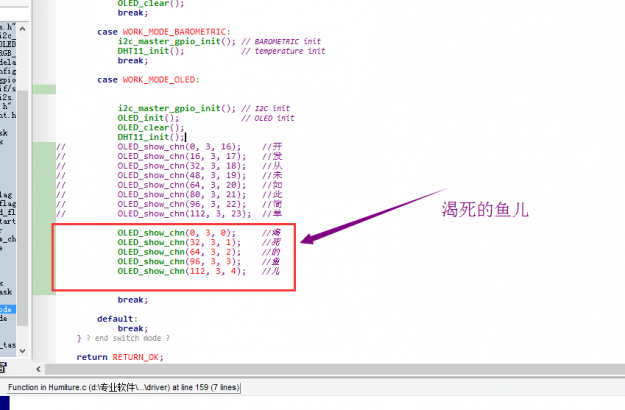

好了，现在我们已经弄清楚程序是怎么一步一步控制汉字的显示了，下面我们就用厂家提供的“取模软件”生成一些自己的汉字添加到程序当中。我用这个软件生成了几个汉字“渴死的鱼儿”，并且代替了“开发从未如此简单”的内容显示在OLED上，效果还是不错的！下面这个是软件的界面：

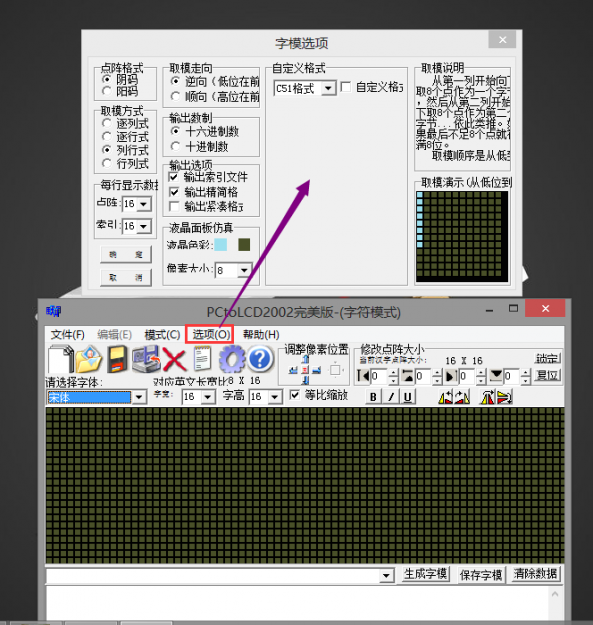

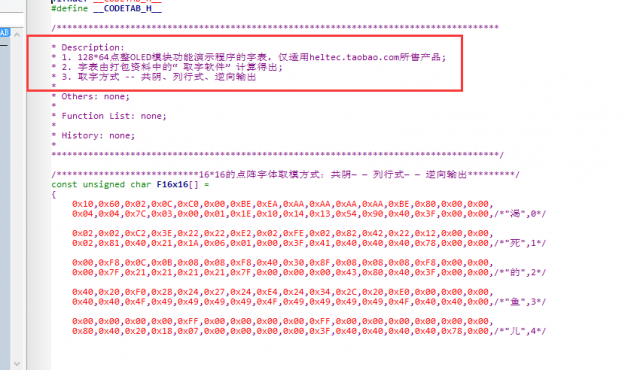

这是个是字符模式，大家可以自己摸索摸索怎么玩的。打开软件的选项菜单，在弹出的窗口里面设置好字模选项，输出方式，点阵格式，取模走向，取模方式，输出数制等等点击确定，从codetab.h的字库程序说明情况来看，对软件的取模方式是：共阴（点阵格式：阴码）、列行式（取模方式）、逆向输出（取模走向）、输出数制（16进制）、点阵选择16。如下图：
