CDMA无线直放站（中继器）方案设计--上海皇华信息科技

                                           上海皇华信息科技

直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。直放站的基本功能就是一个射频信号功率增强器。直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

采用CDMA 直放站可以扩大CDMA系统基站的覆盖范围，大大节省CDMA网络建设的投资(一个 CDMA直放站的投资约为一个CDMA基站的十分之一)。特别是在高层楼宇、地下(如地铁)、盲区等特殊环境下，CDMA 直放站将充分发挥它的优势。CDMA移动通信直放站是为CDMA网而设计的产品，它的显著特点是采用超线性功放，保证多信道工作无杂波。CDMA直放站应用于CDMA移动通信网络中，双向中继无线信号延伸无线覆盖区，实现对特殊地形覆盖消除覆盖盲区，调配小区业务，平衡各小区的话务量，在“导频污染”地区强化主导频等等，以达到低成本扩大无线网络覆盖范围、优化网络的目的。由于各地环境和条件的要求不同，所需的CDMA直放站的类型也不同。CDMA直放站的系列产品(射频、微波、光纤、移频、楼宇、小型)会适应和满足各种不同需求。CDMA移动通信直放站主要由施主天线、重发天线、馈缆系统、直放主机、电源及保护系统以及防雷、避雷系统等部分组成。

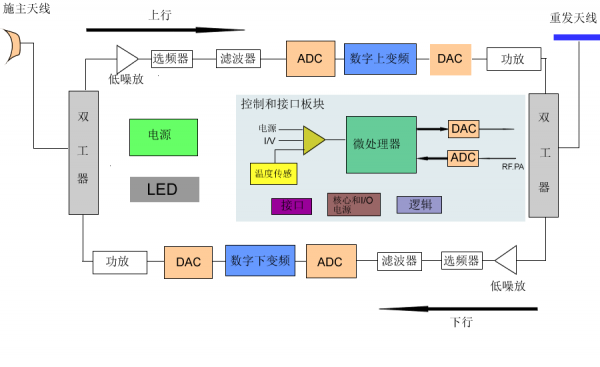

结构及技术分析

（1）低噪声电路设计技术

采用低噪声设计技术包括低噪声前级放大器和线性功放，主要考虑在较高接收灵敏度的情况下，使得信号具有更好的信噪比。

（2）线性功放技术

    CDMA系统的调制方式以及频谱的利用率，对功放的线性度也提出了很高的要求，如ACPR、IMD3等指标均与线性功放的性能有关。

（3）增益、功率控制技术

为了保证应用的直放站不会影响CDMA系统环路控制的正常工作，直放站本身必须具备增益、功率调整控制技术，这种调整可以是现场的，也可以是远端的。

（4）收发双工技术

通过双工器可以使直放站、下行收发天线共用，便于工程施工，减少工程造价，当直放站采用分体机结构时，使用双工器可以更方便的使前后端匹配。

（5）滤波技术

CDMA系统上下行频率相隔45MHz，为了避免直放站设备内部形成环路自激，保证设备稳定工作，放大链路需有足够的滤波电路，对于需要严格控制带宽的设备（如选频型），还要采用变频、中频SAW滤波等技术。

（6）光传输技术

光纤直放站利用光纤进行信号的传输，需要RF信号与光信号转换单元，以及光波分复用、光耦合及光功率分配等技术。

（7）集中控制管理技术

为了便于设备的维护管理，直放站内部应具有较为完善的智能管理单元，以提供远程的遥测、遥控功能，并可定时上传状态信息，故障自动告警等。

（8）多频合路、多模兼容技术

在室内分布应用的情况下，要考虑同已经安装的其它室内分布系统（如ＧＳＭ）的兼容工作，这需要用到多频、多模兼容技术。

主要性能特点：

1）高的系统增益且增益连续可调

2）采用先进的数字滤波技术，带外抑制特别好

3）全双工工作，很高的上/下行隔离度

4）两端口设计，安装极为方便

5）内置电源且设计有电源保护系统和免维护备用电源接口

6）采用ALC技术，输出电平连续可调，稳定可靠

7）可选智能监控，故障自动报警及远程维护

8）高线性功放，性能稳定

本文来源：http://www.ameya360.cn/resource/portal.php?mod=view&aid=118
