抄表无线传输应用案例

抄表无线传输应用案例

一、 概述

随着社会的发展，各种管网(热、水、电、油、煤气等)越来越多，管网测点数据的采集和及时传输是管网稳定、可靠运行的保证，要求计算机管网监测系统必须能够在较低费用的前提下提供及时、准确的信息。然而，在使用的过程中，传统有线、无线的管网监测系统的不足之处逐渐凸现出来。采用电话线传输数据，不能保证实时性；采用无线电台，解决误码率和波特率的矛盾尤其抗干扰是一个令人头疼的问题；采用专线电路，不可能对所有大面积分散的数据采集子站进行专线铺设，更不能承担高昂的运行费用。

针对这些问题，采用先进成熟的DTU模块为远程数传模块，依托稳定、可靠的GPRS/CDMA网络，在保证数据传输的及时、准确的前提下，将系统运行费用也降低到了最低；通信链路由专业的运营商来维护，避免了用户在使用监测系统的同时，还需要耗费很大精力去维护通信线路等问题；节约了用户的初期建设投资和运行维护费用。

二、基于无线数据传输系统

2.1系统简介

无线数据采集系统是集计算机技术、通信技术及数据采集技术于一体综合系统，通过数据采集器，获取各终端的数据，采用通信接口及传输设备将其传输到数据业务中心，实现对各终端的全面监控。

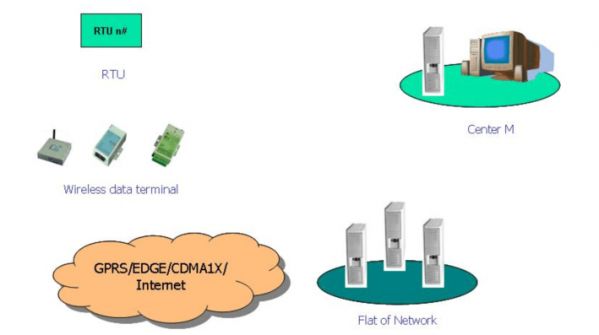

基于GPRS/CDMA网络的无线数传系统主要由三大部分组成：

(1)终端数据采集设备和无线数据终端DTU

(2)传输网络： GPRS/CDMA/EDGE等无线网络

(3)数据业务中心：实时数据收发服务器、实时数据库服务器及用户控制操作界面等。

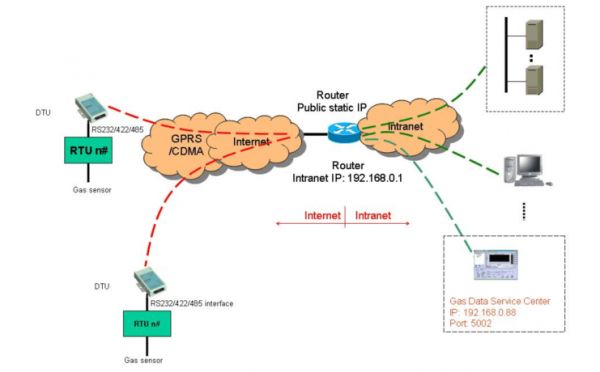

2.2基于GPRS/CDMA无线数据传输系统结构

2.3数据中心接入GPRS/CDMA网络方法介绍

2.3.1专线接入

接入成本和费用较高，接入的专线或光缆费用较高，另外用户需要支付专线的月使用费。

2.3.2ADSL拨号连接（动态公网IP地址）

2.3.3通过固定公网IP连接

2.4数据传输模式

2.4.1永远在线模式

2.4.2定时传输模式

2.4.3中心呼叫模式（轮巡方式）

2.4.4数据触发模式

2.5 GPRS DTU数据传输模块

DTU设备是基于无线网络的数据接口设备，符合IS-95A、IS-95B GPRS空中接口标准，通过RS232或RS485串行口直接与行业应用设备连接。即插即用，连接简单，可在数据中心和现场进行设置。

2.5.1基本特点

?支持800/1900MHz双频

?使用方便、灵活、可靠

?符合FCC/SAR和CDG 1/2&3标准

?数据终端永远在线或工作模式选择

?实时时钟

?外置机型直流电压输入范围宽(+7.5~26VDC)，满足复杂的应用环境

?体积小、功耗低，适合嵌入式使用

2.5.2 主要功能

?支持PPP协议、TCP/IP协议、UDP/IP协议

?透明数据传输与协议转换

?支持虚拟数据专用网

?SIM卡特殊功能配置

?短消息数据备用通道(选项)

?通过Xmodem协议进行软件升级

?支持空中软件升级和远程维护(选项)

?自动检测网络连接状况

?断线自动连接、设备自诊断、自恢复

?抗干扰设计，适合电磁环境恶劣的应用需求

?防潮设计，适合室外应用

三、   总结

电能计量是现代电力营销系统中的一个重要环节，而传统的电量结算是依靠人工定期到现场抄

取数据，在实时性、准确性和应用性等方面都存在诸多不足之处。利用现代通信技术和计算机技术

以及电能量测量技术结合在一起，便能够及时、准确、全面地反映电量使用。
