WiFi模块选型指导

录入:edatop.com     点击:

        经常会碰到一些关于wifi模块的咨询,很多刚接触wifi模块的设计人员或者用户,只知道提wifi模块,很难提具体的模块要求!希望通过文章的介绍,会做到有的放矢!咨询时一定要搞清楚自己希望使用什么主芯片/要什么接口/采用多少伏供电/需要大概的模块尺寸/天线的处理方式等问题。

        随着无线网络的不断兴起和发展,目前wifi模块的应用领域相当广泛!

        但是毕竟wifi模块毕竟是一高频性质的产品,它不象普通的消费类电子产品,生产设计的时候会有一些莫名其妙的现象和问题,让一些没有高频设计经验的工程师费劲心思,有相关经验的从业人员,往往也是需要借助昂贵的设备来协助分析!

        对于wifi部分的处理,有直接把wifi部分layout到PCB主板上去的设计,这种设计,需要勇气和技术,因为本身模块的价格不高,主板对应的产品价格不菲,当有wifi部分产生的问题,调试更换比较麻烦,直接报废可惜;所以很多设计都愿意采用模块化的wifi部分,这样可以直接让wifi部分模块化,处理起来方便,而且模块可以直接拆卸,对于产品的设计风险和具体的耗损也有很大帮助。

        具体的硬件设计应该和相关wifi模块咨询时,要考虑清楚以下方面:

        通信接口方面:目前基本是采用USB接口形式,PCIE和SDIO的也有少部分,PCIE的市场份额应该不大,多合一的价格昂贵,而且实用性不强,集成的很多功能都不会使用,其实也是一种浪费。

       供电方面:多数是用5V直接供电,有的也会利用主板设计中的电源共享,直接采用3.3V供电。

        天线的处理形式:可以有内置的PCB板载天线或者陶瓷天线;也可以通过I-PEX接头,连接天线延长线,然后让天线外置。

        规格尺寸   方面:这个可以根据具体的设计要求,最小的有nano型号(可以直接做nano无线网卡);有可以做到迷你型的12*12左右(通常是外置天线方式采用);通常是25*12左右的设计多点(基本是板载天线和陶瓷天线多,也有外置天线接头)。

        跟主板连接的形式:可以直接SMT,也可以通过2.54的排针来做插件连接(这种组装/维修方便).

        软件的调试要结合具体的方案主控,毕竟wifi部分仅仅是一个无线的收发而已。很多用户在咨询的时候,很容易混淆!可以说,目前wifi模块应用最火爆的领域就是MID市场,同时传统的一些网络领域应用市场也有渗透,比如一些工业控制领域/网络播放领域/甚至一些遥控领域也有在考虑的,基本上是能用到网络的部分都希望尝试无线化!

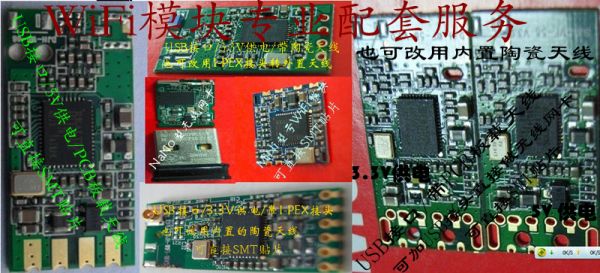

        附件是共享一些设计的wifi模块图片,希望对一些wifi模块应用者或者尝试应用人员带来适当的帮助!
