NFC天线/NFC-SWP天线

NFC天线/NFC-SWP天线

NFC是Near Field Communication缩写，即近距离无线通讯技术。是一种非接触式识别和互联技术，可以在移动设备、消费类电子产品、PC 和智能控件工具间进行近距离无线通信。NFC 提供了一种简单、触控式的解决方案，可以让消费者简单直观地交换信息、访问内容与服务。NFC由NFC模块与NFC天线组成。NFC模块一般由一个高速单片机、射频芯片与匹配电路组成。

NFC天线是以RFID射频识别技术为基础，采用变压器共耦匹配做通信的硬件处理方案，并通过处理器的通讯指令完成数据传送过程的校验，软硬件环境通过RFID调制处理，并通过匹配电路调整而设计制作成功的。最佳效果的NFC天线必须考虑高分子材料与抗干扰材料的关键性能指标的有效性与稳定性，同时制造工艺的稳定性是产品性能指标一致的关键，完善针对性的评测与检验设备是产品品质的保障。[1]

NFC天线一般由绕线/印刷/蚀刻工艺制作的电路线圈与抗干扰能力的铁氧体材料组成。

NFC技术是物联网发展基础，应用广泛，目前已渗透手机终端、POS机终端、便携式数码终端移动支付；工业自动化传感器智能化数据传输；智能一卡通身份识别；功能激活标签（蓝牙速配、汽车电子信息等）；

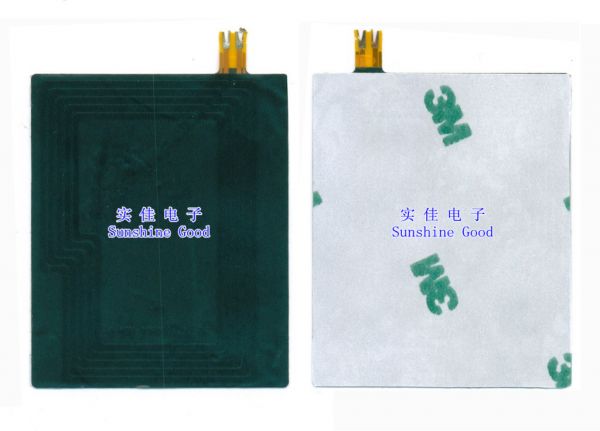

三星Galaxy手机NFC天线

产品名称：NFC天线/SWP-NFC天线               产品状态：组装成品              工作频率：13.56Mhz

材料结构：双面胶+低损耗黑色覆盖膜+（线路铜＋胶＋高频介质聚酰亚胺基材＋胶＋线路铜）+低损耗黑色覆盖膜+树酯铁氧体复合吸波材料/铁氧体烧结片材料

智能卡芯片提供商：英飞凌、NXP、华虹芯片、复旦微电子、其他

场强环境：1.94~2.44A/M(感应距离3~4cm)

参考标准：EMV/PBOC、ISO14443 TYPE A/B、JIS C2561/ ASTM A342/A 342M、IPC-TM650、QJ/Z 76 /IPC-2223A

IPC-TM650、QJ/Z 76 /IPC-2223A

深圳市实佳电子有限公司成立于2005年，早期专注于柔性印制线路板（FPCB）、印刷电子标签（RFID）的研发与生产，现已发展为集产品研发设计、FPCB/RFID生产制造、NFC天线项目、PCBA封装加工、评测分析于一体的高科技民营企业，为客户提供一站式服务。

公司2013年购置了EMV/NFC协议、EMV/NFC射频天线、EMV/NFC终端认证评测系统，公司现已发展成中国区域EMV/NFC技术模块设计、制造、评测的优质领先的供应商。

我们可以免费提供的服务项目有天线电子电路的设计、抗干扰材料评测、天线性能标准化的制定、EMV/NFC协议认证评测、EMV/NFC射频天线认证评测、环境终端评测分析、终端EMV/NFC认证等。我们有成熟的操作流程模式,可根据客户特定的需求,调配出适合客户的方案。

NFC匹配有什么讲究吗?
