自己设计的2.4G，不通，请高手
录入：edatop.com 点击：
以前没做过射频，第一次做，结果就挂了，信号出不来，请高手指点
我用的ATMEGA128RFA1，参考“Atmel AVR2044 RCB128RFA1 – Hardware User Manual.pdf”来设计的

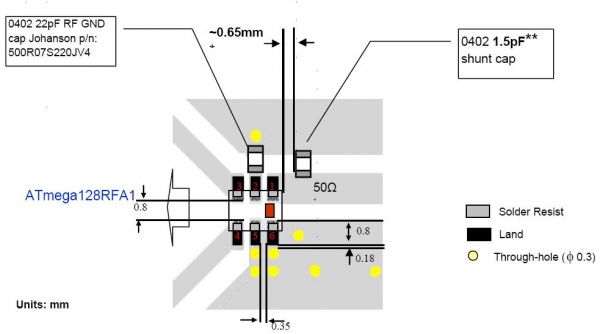

我也设计的双面板，单片机射频信号出来之后直接接Balun，然后Balun直接接天线。版图如下：
放大之后如下：
Balun之后的线宽为0.89mm，线到两边地的距离为0.17mm。Balun之前的线宽为0.2mm。

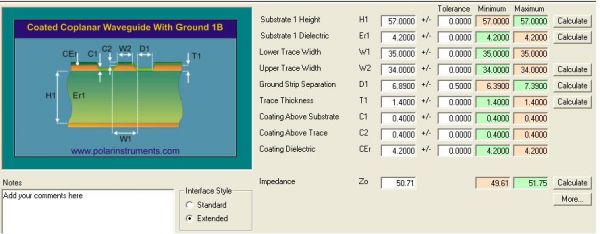

阻抗匹配计算参数如下：
我的Balun选用的是2450FB15L0001（平衡端口（3，4脚）没有要求阻抗，第一脚要求输出50欧阻抗）。Balun的资料如下：
现在两个板要紧挨着才能通信，读出来接收板的ED值为8，我把Balun拆了，两个板还是挨着，读出来ED值仍旧为8.
我怀疑Balun和天线根本没有起作用。发射功率都跳到了最大。
我实在不知道该如何调试，PCB设计也肯定有问题了。请各位高手指点。万分感谢。
我用的ATMEGA128RFA1，参考“Atmel AVR2044 RCB128RFA1 – Hardware User Manual.pdf”来设计的
我也设计的双面板，单片机射频信号出来之后直接接Balun，然后Balun直接接天线。版图如下：
放大之后如下：
Balun之后的线宽为0.89mm，线到两边地的距离为0.17mm。Balun之前的线宽为0.2mm。
阻抗匹配计算参数如下：
我的Balun选用的是2450FB15L0001（平衡端口（3，4脚）没有要求阻抗，第一脚要求输出50欧阻抗）。Balun的资料如下：
现在两个板要紧挨着才能通信，读出来接收板的ED值为8，我把Balun拆了，两个板还是挨着，读出来ED值仍旧为8.
我怀疑Balun和天线根本没有起作用。发射功率都跳到了最大。
我实在不知道该如何调试，PCB设计也肯定有问题了。请各位高手指点。万分感谢。
高手帮我指点阿
没人帮我阿
虽然不懂，但是帮小编顶一下
虽然我没到那境界，但小编我顶你！
你看看元件有没有搞坏的，是不是高频板子高频损耗太大?频率是不是不准了?做射频电路你的要有相关的测试仪器，不然很难从理论上分析出原因的。分析上一万种理由，也的通过测试来找原因。模电基础一定要好。
多谢楼上指点，我还在查，还没搞定，明天想办法用频谱仪去看看
做的时候有无静电防护
