xDSL 调制解调器/DSLAM德州仪器 (TI) 的 xDSL(数字用户线)调制解调器/DSLAM 解决方案方框图 (SBD)

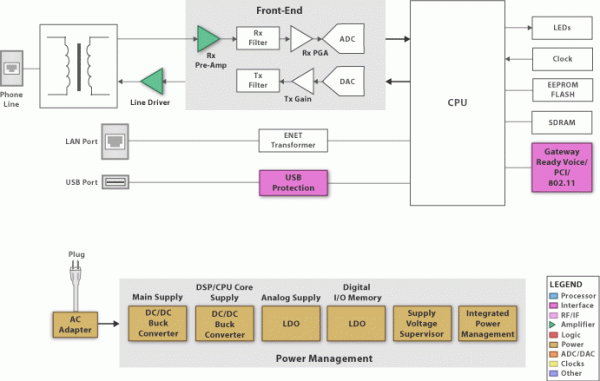

方框图
设计注意事项
ADSL 调制解调器
ADSL(非对称数字用户线)调制解调器是一种超高速数据连接,所使用的电线与常规电话线相同。ADSL 将电话线上提供的可用频率分开,使高速通道速率范围在 1.5Mbps 至 10Mbps 之间,而低速通道速率范围在 16Kbps 至 1Mbps 之间。
核心子系统包括:
DSP/CPU
- 执行回声抵消、误差校正、数字编码、速率适应和高速器件接口。
发送通道前端
- 此前端的功能是放大和过滤数模转换器 (DAC) 产生的模拟信号,并按适当的功率级将其传输至电话线。
接收通道前端
- 此前端的功能是前置放大、过滤和数字化从电话线传来的模拟信号。
混合耦合
- 通过使用变压器和无源组件将 Tx 信号与 Rx 信号分开,从而允许调制解调器执行全双工操作。
网络接口
- 允许调制解调器与高速器件(如 802.11 路由器、以太网路由器、VoIP 和 USB 等)连接。
电源转换
- 转换 AC 适配器的输入电源以运行各种功能块。
