基于FIBOCOM无线通信模块的电力采集器设计方案

录入:edatop.com     点击:

基于FIBOCOM无线通信模块的电力采集器设计方案

中国电力采集器市场,每年分批集采,采集器终端每年需求量在几百万台,且呈飞速增长态势。采集器各省电力公司独立招标,每年会有3-4次招标。通信模块作为采集器的重要组成部分,其市场规模巨大。

采集器通信模块有如下几个特点:

(1)     功能方面,要求简单。仅进行数据通信,功能上只需要SIM卡接口,9线串口,以及指示灯。

(2)     性能方面,要求较高。由于电力系统设备工作环境相对恶劣,故在ESD、EMC、高低温等方面都需要有优良的通信性能。

(3)     成本方面,有较高的成本优势。

模块介绍

FIBOCOM G610是业界领先的M2M无线通信方案提供商——深圳市广和通,推出的超低功耗小体积GPRS通信模块,休眠模式下功耗仅为1.6mA,采用两边SMT邮票口封装,体积为31.3 x 20.2 x 3.0mm,便于设计和生产。

FIBOCOM G610模块支持全球通用的850/900/1800/1900MHz四频,内置TCP/IP协议栈,众多扩展接口如IIC及可定义的GPIO,可以方便地与外围设备相集成。同时G610可选的Open AT软件平台,允许用户使用模块内部资源,可以节省外部CPU和Flash,节约成本和减小体积,产品设计更加灵活简便。

G610模块符合工业级要求,可适应高温高湿、电磁干扰等恶劣的工作环境,同时产品设计亦符合欧盟的ROHS指令。

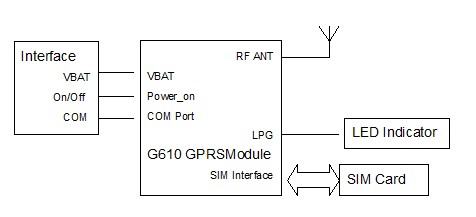

方案简单说明

在采集器设计中,有以下几个方面:

(1)     电源部分

G610模块的工作电压范围为3.3V~4.5V。完全满足电力采集器通信模块设计需求。并且模块在耗电小,节约能源。

(2)     SIM Card

G610模块内部包含SIM_IO上拉,外部只需要做滤波即可。并且SIM卡部分在塑胶壳内,不易接触到静电,故ESD防护相应需求较低。

(3)     COM Port

G610模块内部有完整的9线串口,并且电平满足一般采集器的需求,只需要相应的与采集器接口连通即可。

(4)     On/Off

G610内部有Power on信号,可以根据需求通过外围电路进行电平更改,以适应不同On/off信号的设计控制需求。

(5)     LED

采集器需要工作指示。G610内部提供了一个LPG信号用来进行工作状态的指示。

总结

在此方案中,选择Fibocom G610 GPRS module,Fibocom G610为SMT封装模块,节省了B2B连接器,并且可选用低价格的RF连接器,可以有效降低成本并实现工业级的应用。



学习中,谢谢分享。

谢谢关注
