用LNA改善GPS的灵敏度
录入：edatop.com 点击：
在GPS应用中，通常需要在天线的附近放置LNA(低噪声放大器)，这是因为从GPS卫星接收到的GPS信号非常微弱，需要LNA将它放大。要实现这个目的，可以使用一段式LNA(大约15dB)或者两段式LNA(大约27dB)。采用两段式LNA可以增加信号放大的能力，但是同时也会增加噪声系数和功耗。

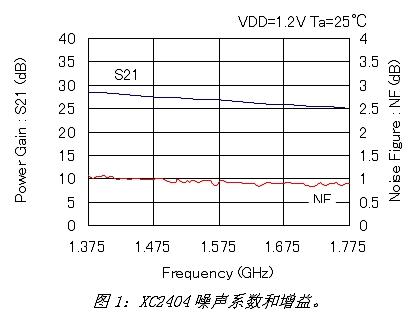

和大多数使用GaAs、SiGe或SiGe BiCMOS工艺的LNA不同，Torex公司新推出的两段式LNA XC2404采用了0.13um的CMOS工艺，该工艺的优点在于使产品达到了12.0mW(固定偏置时)超低功耗。XC2404的噪声系数只有0.94dB@1.6GHz，因此适用于对噪声敏感的GPS应用。此外，XC2404的增益高达26.5dB，因此该产品集低噪声系数、低功耗多种优点于一身。

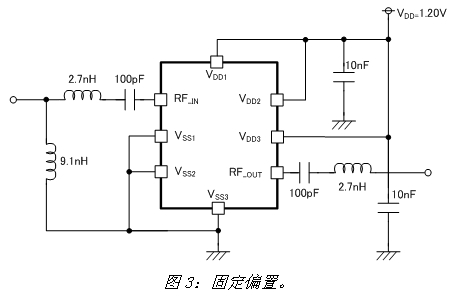

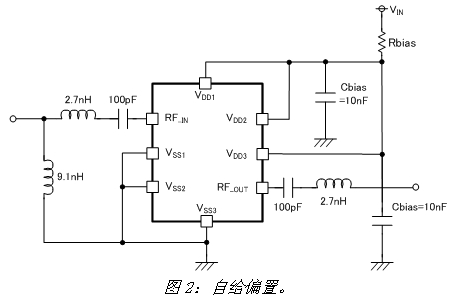

XC2404的工作电压是1.14V～1.26V(1.2V typ，固定偏置时)。当系统有更高的电压如1.8V或2.85V，XC2402在输入端增加1个电阻即可进行自给偏置，以增加使用灵活度。
