Hi-Fi芯片有这么多猫腻?一文理清所有型号

录入:edatop.com     点击:

自vivo在vivo X1引入独立DAC之后,Hi-Fi手机开始崛起,之后连续几款vivo手机都用上了独立的Hi-Fi芯片。同时,消费者也开始被这些不明觉厉的芯片型号给搞混了:DAC、ADC和DSP,运放和耳放,解码器和独立DAC。除此以外,Hi-Fi芯片的组合方案更是一绝,同一家厂商不同功能Hi-Fi芯片,相同功能Hi-Fi芯片分别有啥不同。

不同厂商不同功能或者相同功能Hi-Fi芯片又有啥区别?今天我们先从简单入手,重点聊聊DAC、ADC、DSP、解码器、运放、耳放这6个术语是什么。

ADC和DAC、DSP

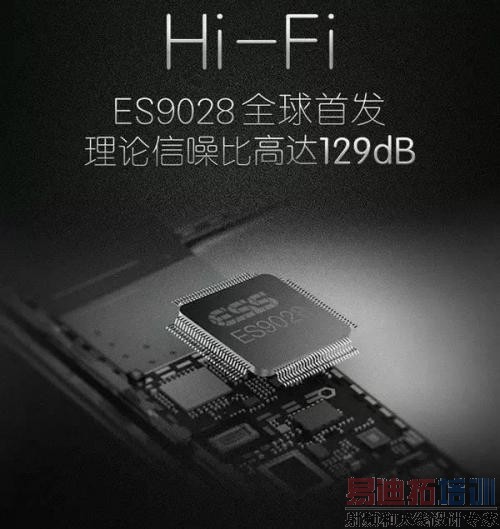

ADC是模拟转数字信号编码芯片,例如TLV320ADC,DAC是数字转模拟信号解码芯片,例如ES9028,前者一般用于录音而后者一般用于解码音频。

中间数字信号处理过程交由DSP进行操作。

模拟信号从ADC输入,经过编码变成数字信号,交由DSP进行运算和处理,最终交给DAC将数字信号重新解码为模拟信号后输出。

运放和耳放

耳放是一类产品的名称,而不是芯片类型。一个耳放里面可能会有多个运放芯片,例如OPA1612和OPA2604。

另外,运放芯片之间也有分类,有些只作用于外放而不作用于耳机,例如NXP的TFA9890。有些只作用于耳机而不作用于外放,例如Maxim的MAX97220。

OPA1612和OPA2604这两块运放芯片能够同时作用于耳机和外放。

解码器和独立DAC

一直以来我们总以为解码器一定是集成在SoC之中的,独立DAC则是外置于SoC,所以通过芯片之间位置排列能够很好地识别解码器和独立DAC,其实这是错误的想法。

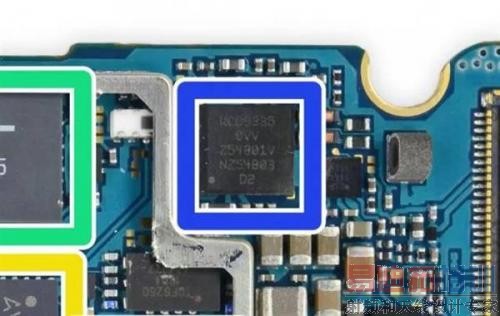

解码器也能够独立于SoC,例如三星和苹果手机的解码器一般都独立于SoC,也算是独立的音频芯片。换句话说,三星S7(骁龙820版)那颗Qualcomm家的WCD9335 解码器也是独立的音频芯片,只是解码效果没有CS4398之类的芯片好而已。同理,vivo Xplay5同时拥有WCD9335 解码器和CS4398 DAC两颗解码芯片。

为啥解码器没有独立的DAC那么好?

解码器同时集成ADC、DAC以及其它各种音频相关模块,例如AK4961就是同时集成ADC、DAC和amp功能,是一套完整的音频方案,按道理应该比只懂得解码,无法独立使用的独立DAC要强大吧?

问题就在专注度上。解码器整合功能多了,兼顾的事情就自然多了,运算量自然会被多种功能模块分摊调度,解码效率和效果自然就不及独立DAC好了。

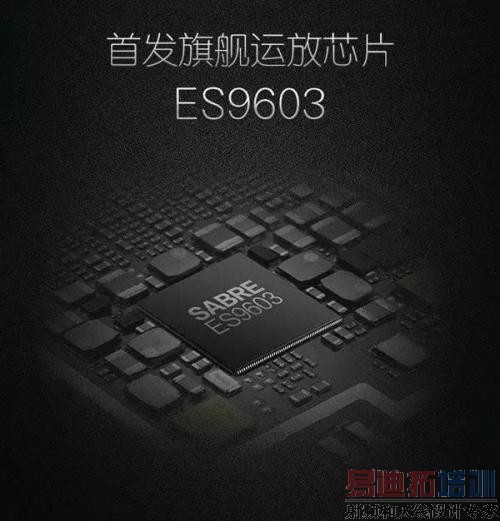

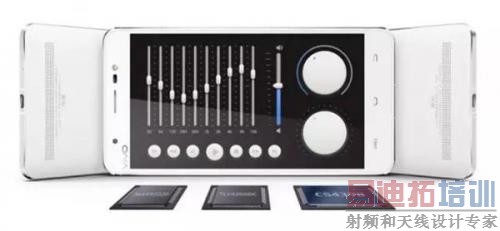

前几年仿佛更流行三种芯片都独立出来的Hi-Fi方案,例如vivo Xshot,TLV320ADC CS4398 MAX97220。自SABRE9018Q2C和ES9118这些高整合了运放芯片的DAC出现之后,业界仿佛也开始关注起这种全新的Hi-Fi方案。

这样做最大的好处就是节省了手机内部空间,同时也能够继续满足消费者喜欢在Hi-Fi电路上堆料的心病,集成度在解码器和独立DAC之间,兼顾解码效果和效率。

最后让我们看看市面上独立DAC、整合了运放芯片的DAC和解码器三种方案的主流Hi-Fi芯片,以及对应的机型都有哪些?
